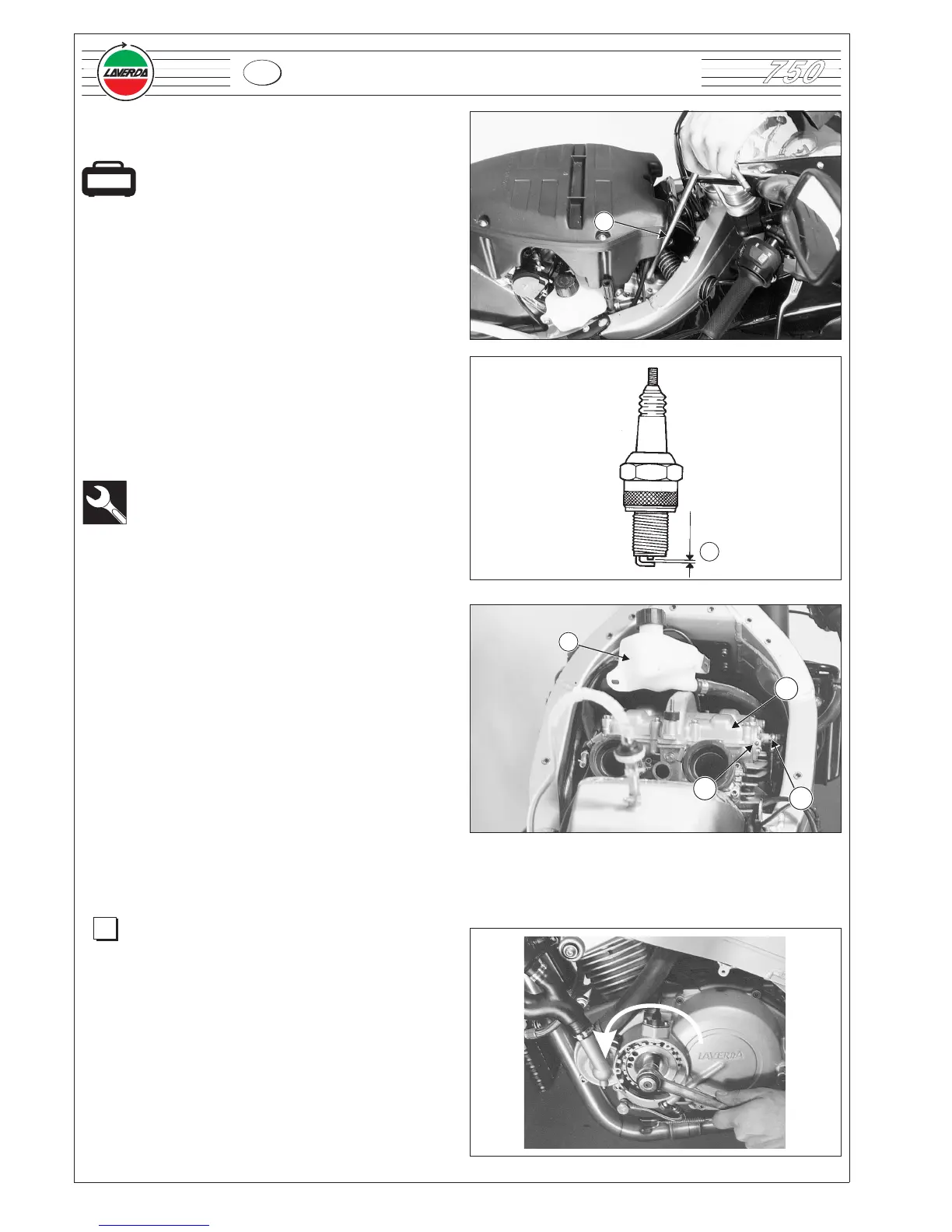

svitare e rimuovere le candele con l’apposito attrezzo
speciale 1;
Chiave montaggio/smontaggio candela
cod. 061008000032
Le candele di accensione sono CHAMPION RA4HC
oppure RA59GC
•
se la candela presenta depositi carboniosi, pulire con
una spazzola in ferro;
•
controllare l’usura o il grado di cottura degli elettrodi. Se
sono estremamante usurati o bruciati sostituire la
candela;
•
sostituire la candela se presenta la filettatura
danneggiata;
•
riavvitare le candele con l’attrezzo speciale specificato a
§ 2.3.2 rispettando la coppia di serraggio indicata.
Distanza degli elettrodi A= 0,6 mm
n° 2 candele 18 Nm (1,8 kgm)
2.3.3 Gioco valvole
Per la verifica del gioco valvole è necessario:
• rimuovere lo schienale e la sella (v.§ 6.1.2);
• togliere il coprifiltro (v. § 6.1.2);
• togliere la carenatura ant. (V.§ 6.1.2);
•
rimuovere il gruppo corpo farfallato (v. § 4.4.3);
•
togliere il gruppo bobine (v. § 4.2.14);
•
rimuovere le candele (v. § 2.3.2);
•
posizionare la nourrice 1;
•
rimuovere la tubazione olio in testa 2;
•
rimuovere la flangia assi a cammes 3;
•
rimuovere il coperchio testa 4;
Misurazione del gioco valvole
NOTA
il gioco delle valvole deve essere misurato a
motore freddo.
Gioco previsto: valvola aspirazione 0,20 - 0,25
valvola scarico 0,25 - 0,30
•
togliere il coperchio ispezione rotore;
•
ruotare l’albero motore in senso antiorario affinchè
l’asse a cammes che comanda le valvole interessate
alla misura, si trovi nella posizione indicata;
