Laverda 750S - Albero a Camme; Tenditore Catena Distribuzione

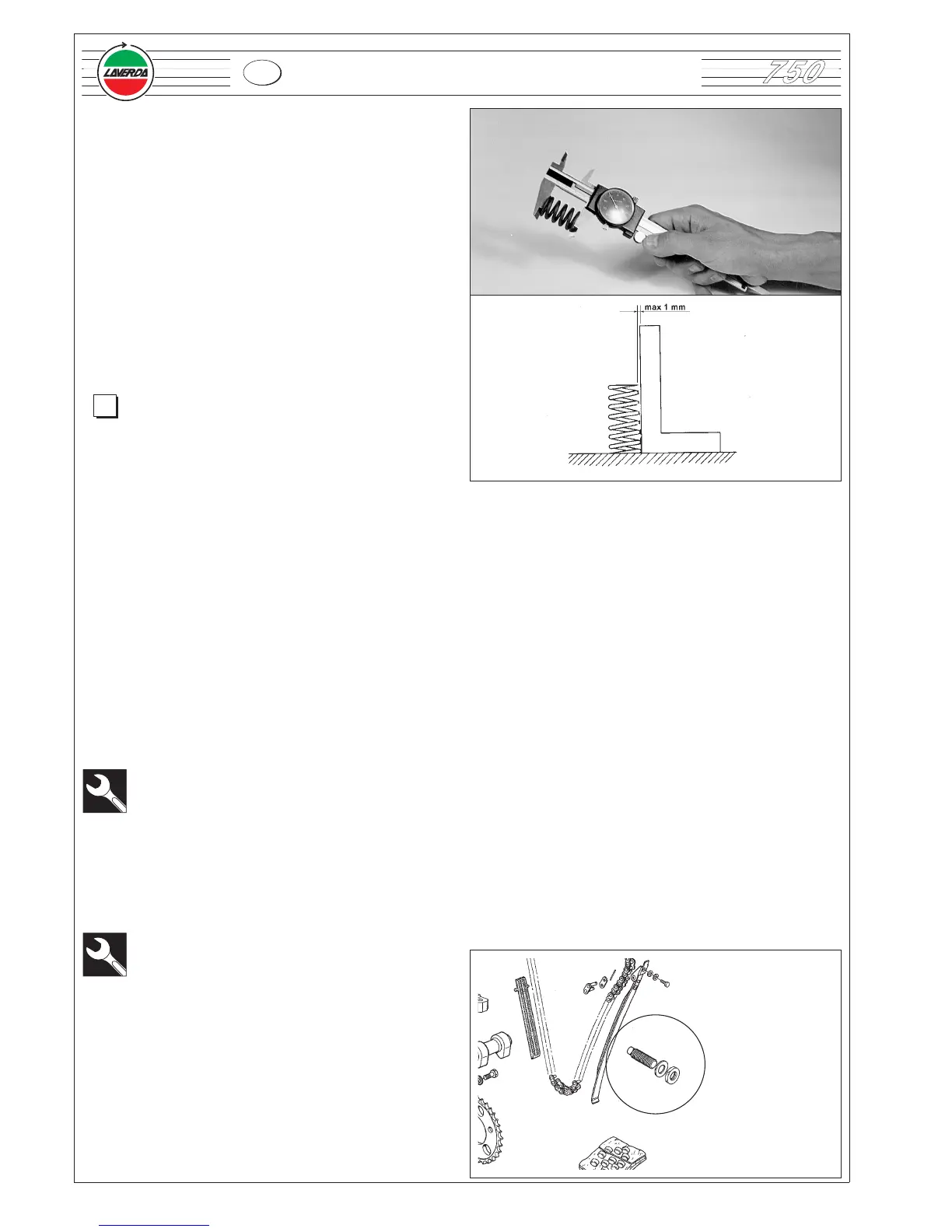

Molla valvola
•
Misurare la lunghezza libera della molla valvola;
lunghezza minima consentita 33 mm (se fuori specifica
procedere alla sostituzione)
•
Verificare lo squadro della base della molla (v.fig.);
massimo fuori squadro ammesso 1mm(se fuori
specifica procedere alla sostituzione)
NOTA : Non devono essere presenti incrinature,
deformazioni o cedimenti.
3.4.3 Albero a camme
•
controllare che le superfici di lavoro degli eccentrici
siano prive di striature, solchi, scalini o scheggiature;
Misurazione del gioco albero a cammes - cappello
Installare
• albero a cammes di aspirazione;
• albero a cammes di scarico;
•
cappelli degli alberi a cammes;
• serrare i dadi fissaggio cappelli assi a cammes
rispettando la coppia di serraggio sotto indicata.
N° 8 dadi fissaggio cappelli: 12 Nm (1,2 kgm)
Gioco dell’albero a cammes / cappello max 0,07
•
inserire la corona comando assi a cammes;
•
ispezionare le corone comando assi a cammes;
viti fissaggio corona assi a cammes: 25 Nm
(2,5 kgm)
3.4.4 Tenditore catena distribuzione
Ispezionare tutte le parti (in caso di danno o usura
procedere alla sostituzione)
