Laverda 750S - Carters Accoppiati; Carter Inferiore

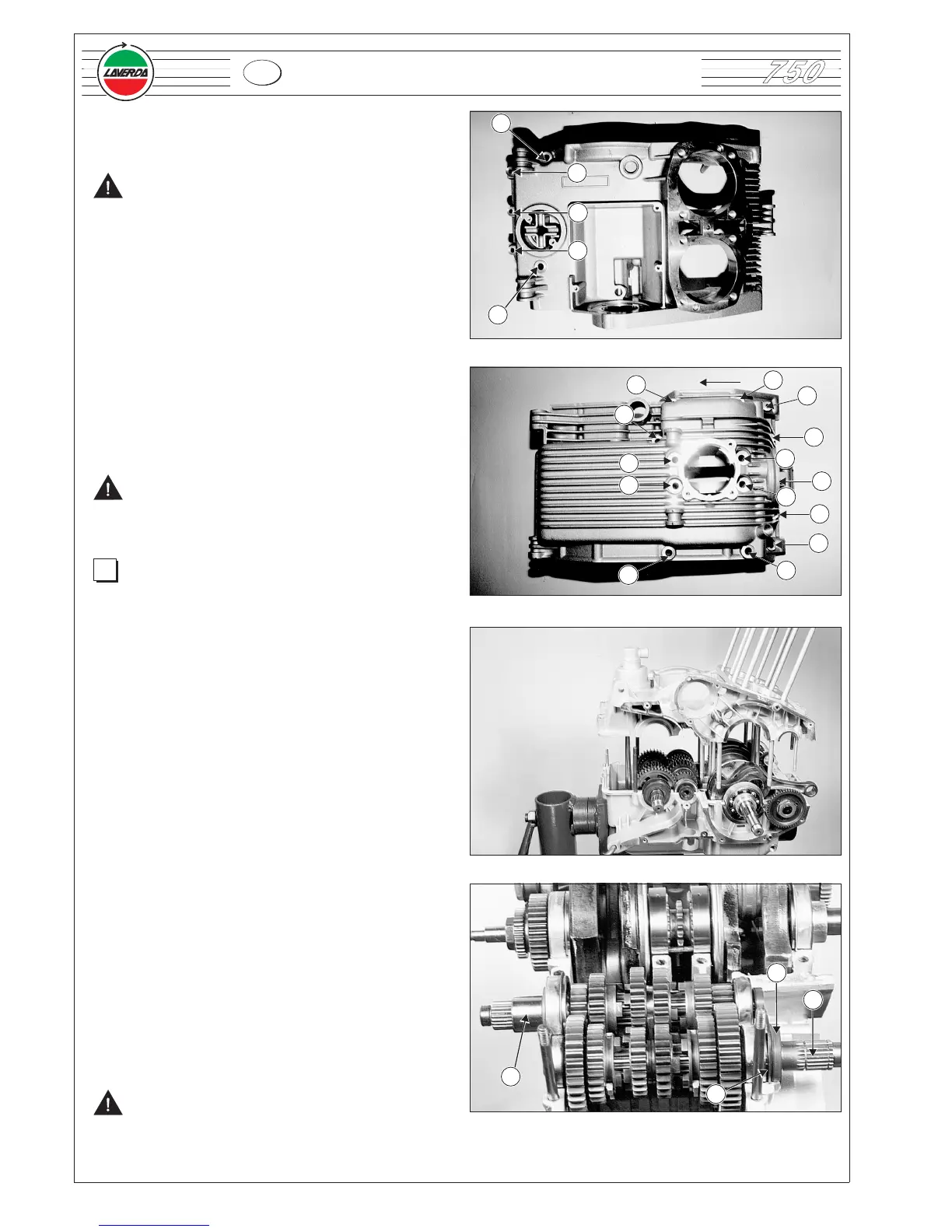

3.3.12 Carters accoppiati
ATTENZIONE : i numeri indicati nelle figure designano la
sequenza di serraggio del carter
Togliere
•
dadi carter superiore
•
dadi carter inferiore
ATTENZIONE : Per estrarre il carter superiore, bisogna
necessariamente posizionare verso il
basso la massa controrotante lato
avviamento.
NOTA estrarre il carter superiore utilizzando un martello
di gomma;
•
dadi M6
•
dadi M8
•
dadi M9
3.3.13 Carter inferiore
Smontaggio albero cambio primario-secondario
Togliere
•
gruppo albero primario 1;
•
gruppo albero secondario 2;
•
guarnizione paraolio 3;
ATTENZIONE : nell’estrazione del gruppo albero
secondario, fare attenzione all’anello
seeger 4.
80
750
3 - MOTORE
I
1
2
3
1
2
5
4
3
7
9
10
11
8
4
12
13
5
6
2
3
4
1
14
