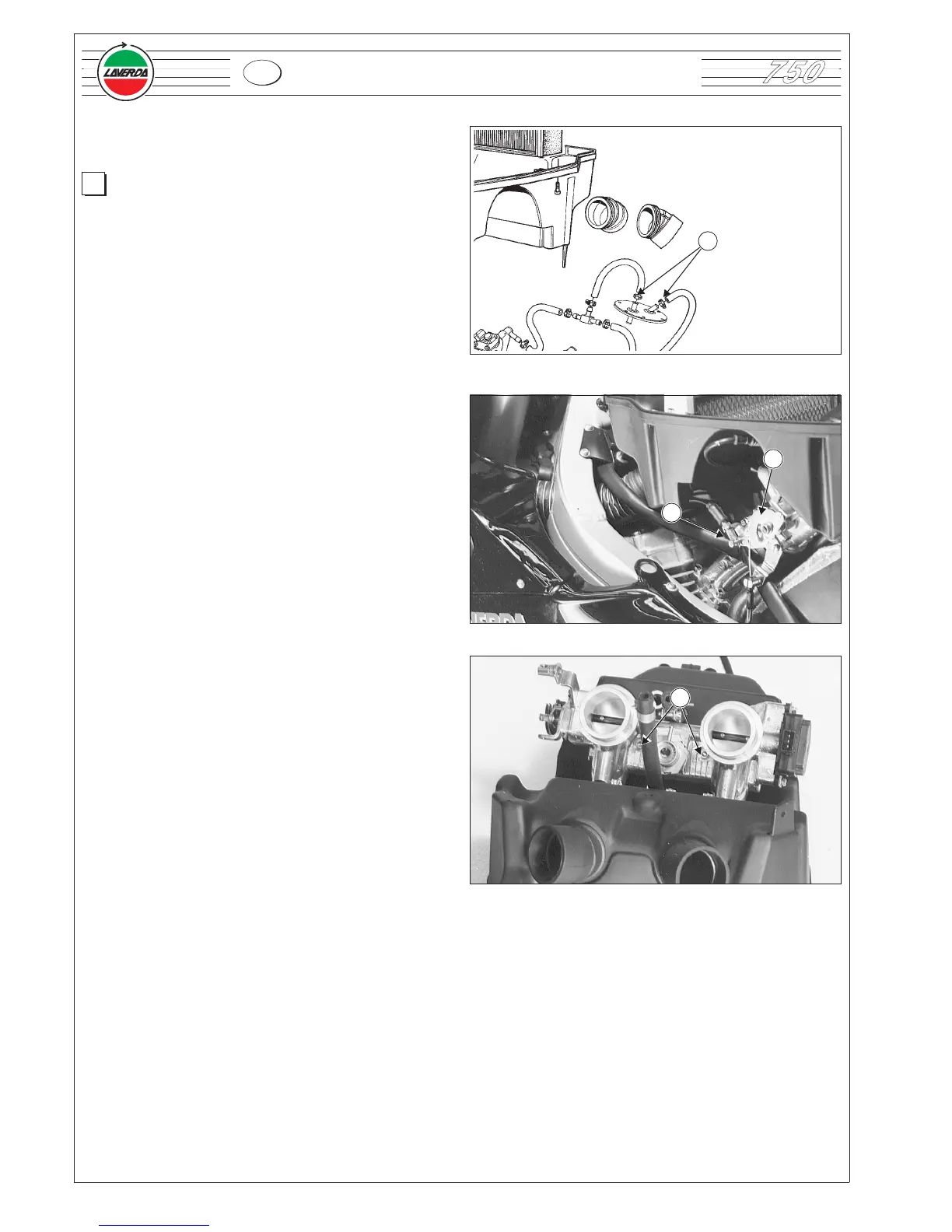

4.4.3 Rimozione completa gruppo corpo farfallato
NOTA : Questa sequenza di operazioni consente la
rimozione del gruppo dal motociclo.
•
ripetere le stesse operazioni di § 4.4.2 non sfilando però
il gruppo;
•
allentare le due fascette tubazioni benzina sulla flangia
serbatoio 1;
•
sganciare il cavo comando gas sull’ancora della farfalla
2;
•
svitare il registro 3 sganciando poi il cavo comando aria;
•
scollegare i due connettori degli iniettori (colore verde)
ed il connettore del potenziometro a farfalla (colore
nero);
•
sfilare e togliere dai collettori di aspirazione il gruppo
corpo farfallato;
4.4.4 Smontaggio gruppo corpo farfallato
Il gruppo corpo farfallato è composto da:
•
corpo farfallato
•
cassa filtro aria
Per lo smontaggio del gruppo è sufficiente svitare le 4 viti 1
(due per collettore), che uniscono il corpo farfallato alla
cassa filtro aria.
4.4.5 Pulizia corpo farfallato
Pulire i condotti e le farfalle con dello spray apposito per
carburatori.
