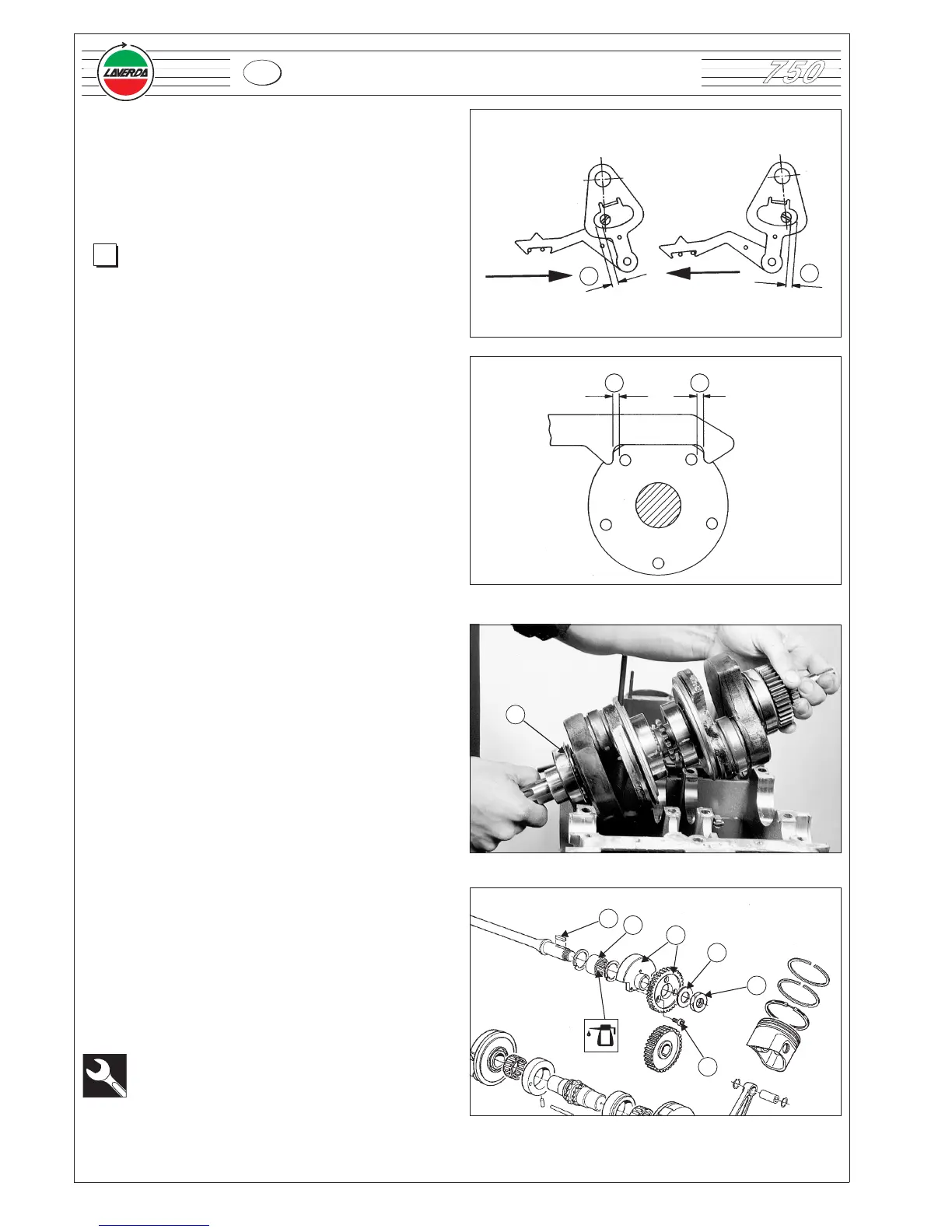

Laverda 750S - Montaggio Albero Motore; Montaggio Albero Masse Controrotanti

•
montare la levetta comando cambio;
•
verificare che il gioco N tra eccentrico ed asola sia
equamente ripartito;
•
provare l’inserimento di tutti i rapporti ed eventualmente
aggiustare il gioco N tra eccentrico ed asola;
NOTA : per la regolazione, togliere l’alberino selettore ed
allentare il controdado dell’eccentrico.
•
verificare che la levetta scatto marce abbia lo stesso
gioco M rispetto ai rulli del selettore;
•
nel caso ciò non si verificasse piegare lievemente i
bracci della molla richiamo levetta selettore.
3.5.6 Montaggio albero motore
Installare l’albero motore.
• assicurarsi che l’anello del cuscinetto 1 sia
correttamente inserito nella scanalatura di
posizionamento del semicarter inferiore;
•
assicurarsi che i rulli di centraggio degli anelli centrali
vadano ad alloggiarsi correttamente nelle sedi ricavate
nel carter inferiore;
•
agire con un mazzuolo sui cuscinetti di banco per un
migliore assestamento degli stessi;
3.5.7 Montaggio albero masse controrotanti
Installare :
•
linguetta 1;
•
gabbia a rulli 2 (lubrificare con olio motore);
•
massa controrotante lato avviamento con ingranaggio
3;
•
fissare la vite di bloccaggio 4;
viti fissaggio ingranaggio massa: 12 Nm
(1,2 kgm)
116
750
3 - MOTORE
I
N
N
M M
1
1
2
3
6
5
4
OIL
