Laverda 750S - Pompa Olio; Pompa Acqua; Coperchio Lato Avviamento; Gruppo Avviamento

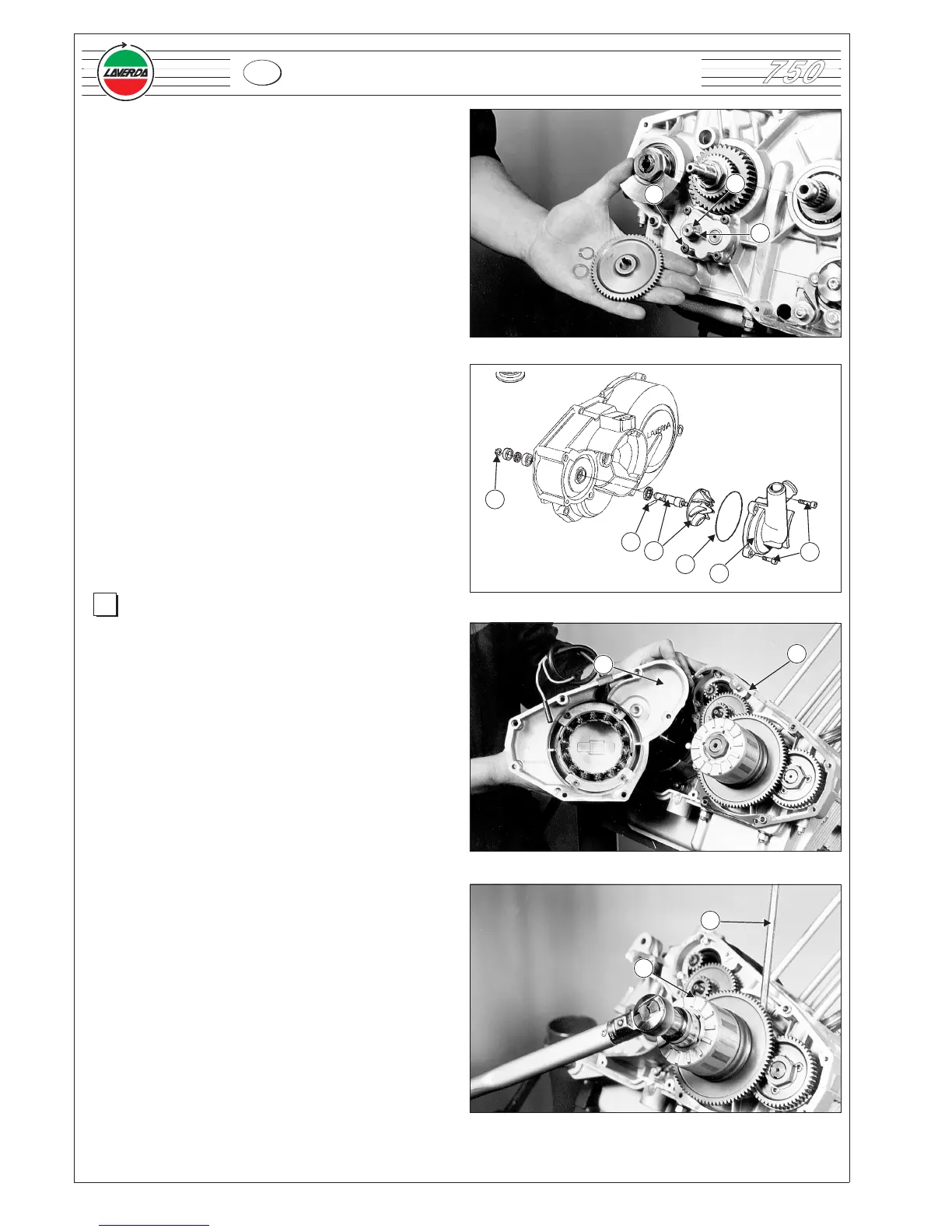

3.3.7 Pompa olio
Togliere
•
coppia ingranaggi pompa olio (v.§3.3.6);
•
rullo 1;
•
rondella 2;
•
viti TCEI 3;
•
corpo pompa olio completa;
3.3.8 Pompa acqua
Togliere
•
viti TCEI 1;
•
coperchio pompa acqua 2;
•
guarnizione OR 3;
•
rullo 4;
•
anello seeger 5;
•
kit alberino pompa + girante 6;
NOTA : In caso di sostituzione della guarnizione OR 3
togliere le viti 1 e procedere alla sostituzione.
3.3.9 Coperchio lato avviamento
Togliere
•
viti TCEI;
•
coperchio lato avviamento 1;
•
guarnizione coperchio lato avviamento 2;
3.3.10 Gruppo avviamento
Interporre una barretta di metallo tenero 1 tra gli
ingranaggi di trascinamento dell’albero controrotante.
Togliere
•
dado M18 x 1 sx;
•
barretta 1;
•
rondella alternatore lato esterno;
•
volano alternatore 2;
76
750
3 - MOTORE
I
5
4
6
3
2
2
1
2
1
1
2
3
1
