Laverda 750S - Circuito Elettrico; Ispezione Regolatore; Scatola Fusibili, Rele, Intermittenza, Centralina Cavalletto; Fusibili

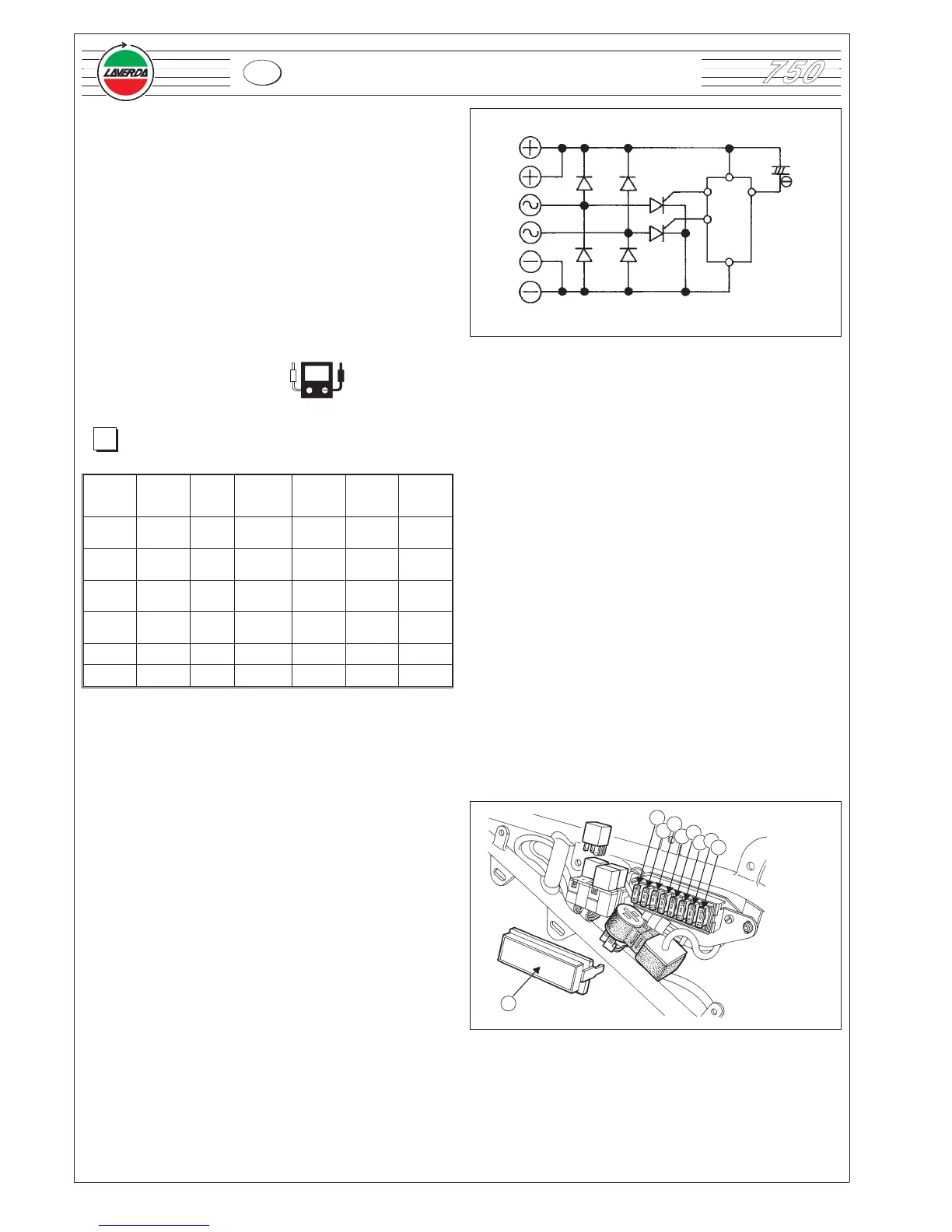

7.9.1 Circuito elettrico
E’ costituito da una scatola contenente i diodi per
raddrizzare la corrente prodotta dal generatore.
7.9.2 Ispezione regolatore
NOTA: I valori di resistenza riportati in tabella sono
espressi in kOhm;
-/+ GIAL. 1 GIAL. 2
ROSS0
BIANCO1
ROSSO
BIANCO
2
VERDE 1 VERDE 2
GIALLO
1
30-150 1-10 1-10 20-100 20-100
GIALLO
2
30-150 1-10 1-10 20-100 20-100
ROSSO/
BIAN.1
20-100 20-100 0 15-50 15-50
ROSSO/
BIAN.2
20-100 20-100 0 15-50 15-50
VERDE 1 1-10 1-10 2-20 2-20 0
VERDE 2 1-10 1-10 2-20 2-20 0
7.10 SCATOLA FUSIBILI, RELE’,
INTERMITTENZA, CENTRALINA
CAVALLETTO
7.10.1 Fusibili
Per accedervi è necessario:
•
rimuovere la carenatura posteriore (v.§ .6.1.2);
•
togliere il coperchio di protezione A;
1 Alimentazione batteria (12V-30A)
2 Alimentazione elettroventola (15A)
3 Alimentazione servizi (15A)
4 Alimentazione strumenti (15A)
5 Alimentazione faro anabbagliante (20A)
6 Alimentazione centralina di sicurezza cavalletto
(7,5A)
7 Alimentazione luci di posizione (7,5A)
8 Alimentazione iniezione (15A)
256
750
7 - IMPIANTO ELETTRICO
I
Ω
+
1
2
3
4
5
6
7
8
A
