Laverda 750S - Ingranaggi Pompa Olio

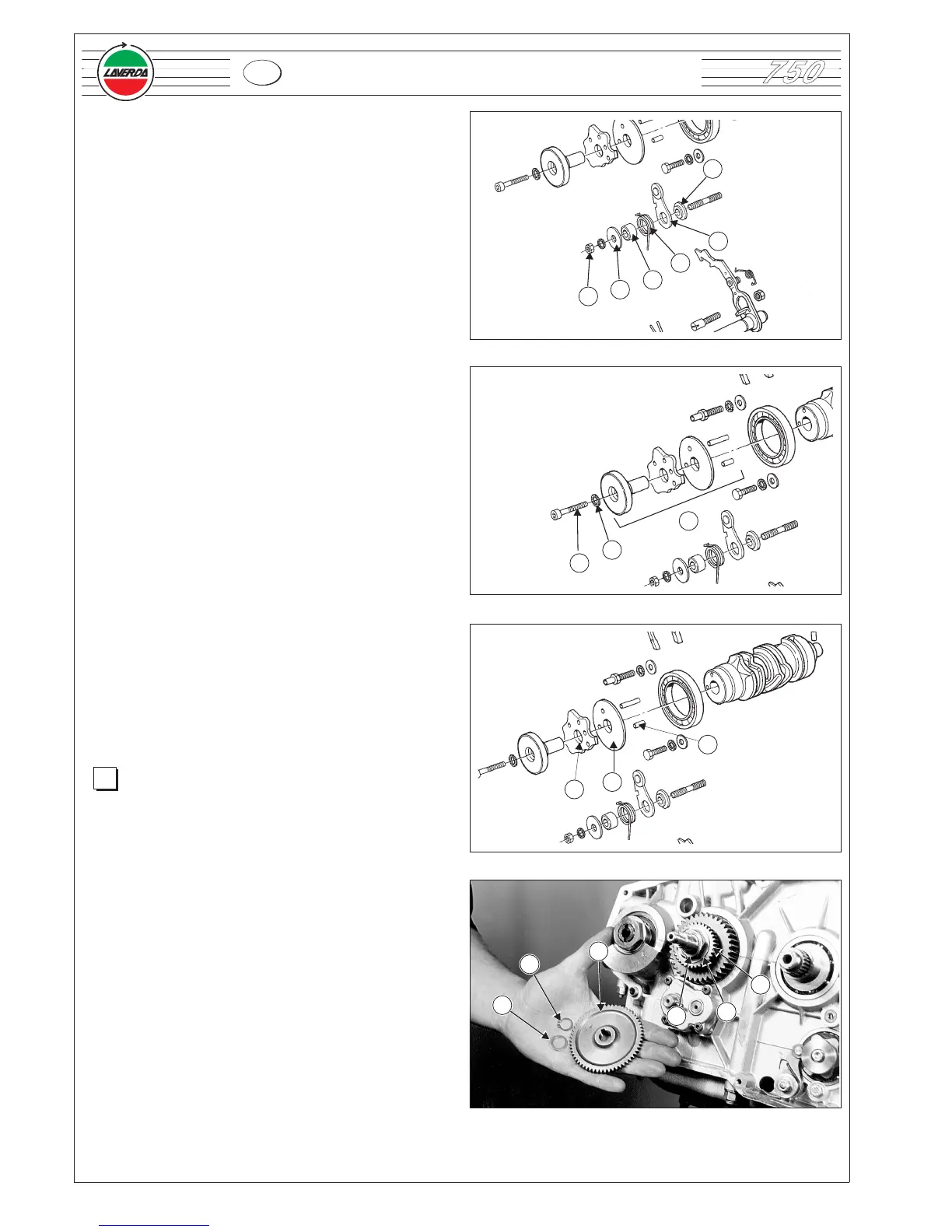

Smontaggio levetta scatto marce
Togliere
•
dado 1;
•
rondella 2;
•
molla levetta scatto marce 3;
•
distanziale molla 4;
•
levetta con rullo scatto marce 5;
•
distanziale levetta porta rullo 6;
Smontaggio selettore cambio
Togliere
•
vite TCEI 1;
•
rondella dentellata 2;
•
gruppo selettore 3;
Smontaggio gruppo selettore
Togliere
•
distanziale selettore 1;
•
selettore 2;
•
rullo 3;
NOTA : Smontare il selettore cambio, solo se
indispensabile, per non dover procedere poi alla
regolazione.
3.3.6 Ingranaggi pompa olio
Togliere
•
anello seeger 1;
•
rondella 2;
•
ingranaggio condotto pompa olio 3;
•
dado bloccaggio pignone albero motore 4;
•
rondella bloccaggio pignone albero motore 5;
•
ingranaggio comando pompa olio 6;
74
750
3 - MOTORE
I
1
2
4
3
5
6
1
2
3
2
1
3
2
1
3
4
5
6
