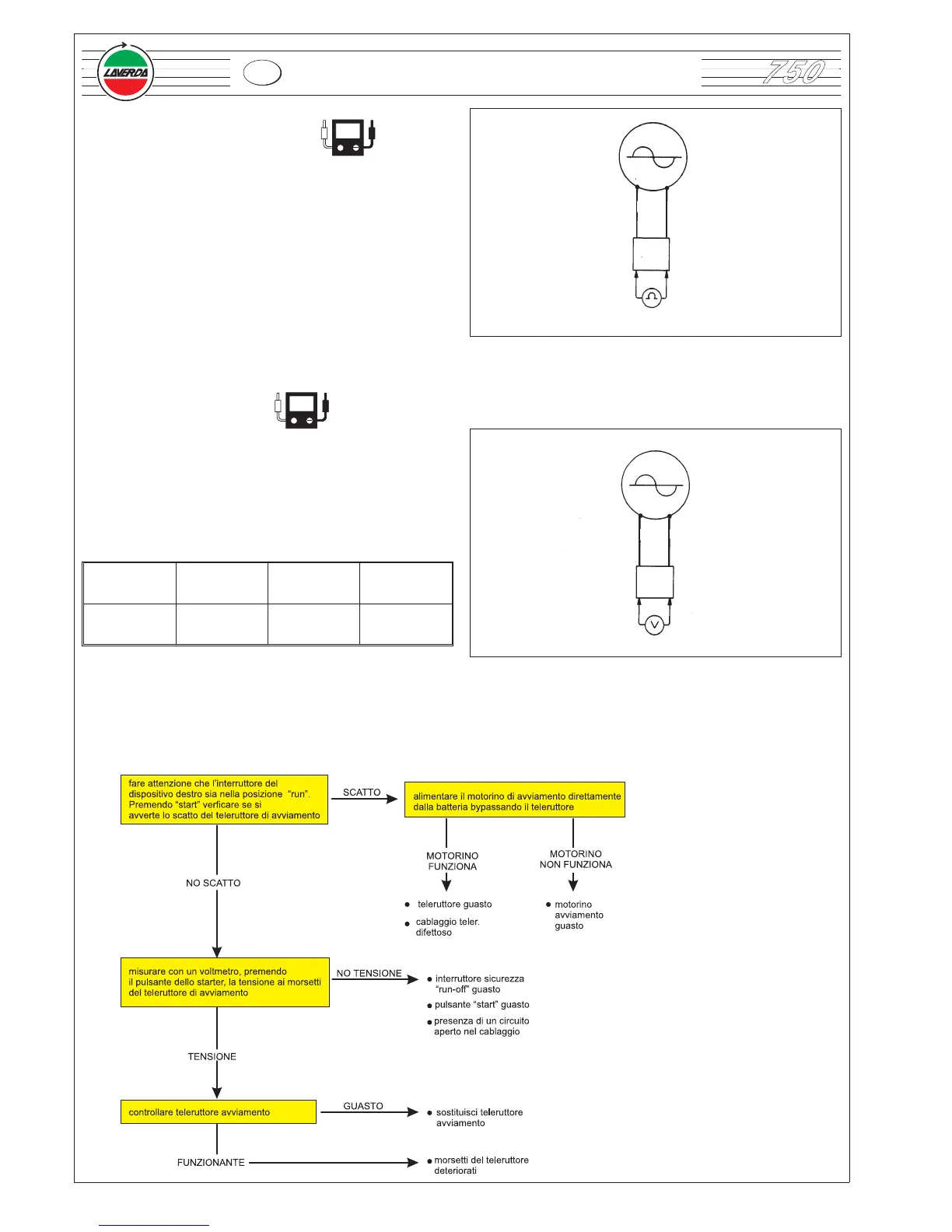

7.3.1 Misura resistenza bobina
•
applicare un ohmetro tra i due fili gialli provenienti dal
generatore;
•
misurare la resistenza.
valore corretto: 0,2-0,4 Ohm
•
se i valori di resistenza non sono corretti sostituire il
generatore;
7.3.2 Misura di tensione
•
la tensione regolare misurata ai capi dei due cavi gialli
deve rientrare nei valori indicati nella tabella sottostante.
Se i valori espressi fossero considerevolmente inferiori,
controllare che il rotore non sia smagnetizzato o che le
spire dell’avvolgimento siano in cortocircuito; in questo
caso si dovrà sostituire l’intero generatore.
Giri motore
1500 3000 6000
Volt regolari
>35 >70 >140
7.4 LOCALIZZAZIONE GUASTI MOTORINO
AVVIAMENTO
248
750
7 - IMPIANTO ELETTRICO
I
Ω
+
V
+
Il motorino d’avviamento non funziona
