Laverda 750S - Montaggio Tamburo; Selettore Cambio

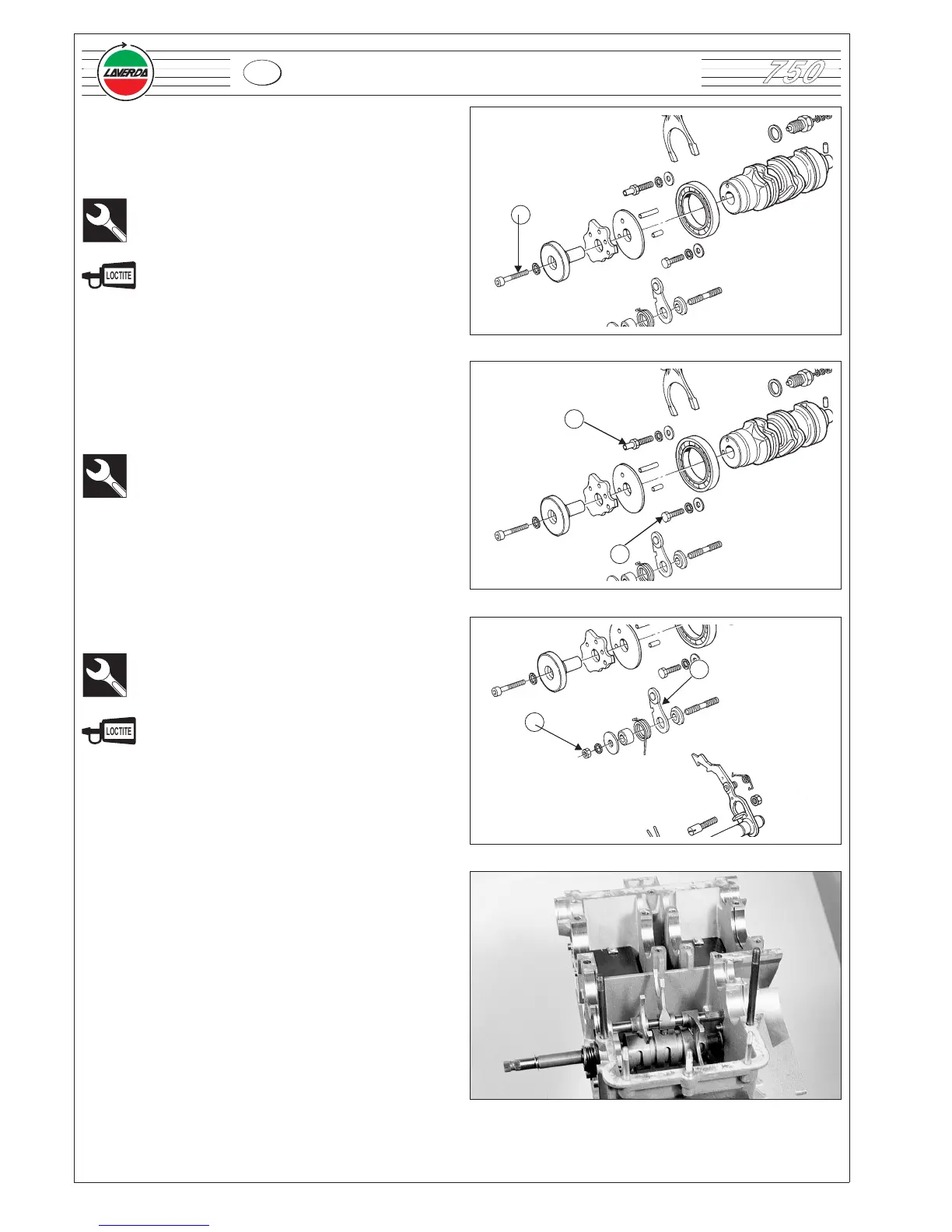

3.5.3 Montaggio tamburo / selettore cambio
•
montare il tamburo cambio forcelle con il cuscinetto
•
avvitare la vite con Loctite;
vite 1 fissaggio selettore esterno: 12 N.m
(1,2 kgm)
Loctite 270
•
installare il tamburo, già assemblato, nel carter inferiore;
•
fissare le viti 1 e 2 al carter inferiore;
viti fissaggio cuscinetto tamburo: 12 N.m
(1,2 kgm)
• installare levetta 3 con rullo scatto marce;
dado A fissaggio levetta: 12 N.m (1,2 kgm)
Loctite 270
•
montare l’albero e le forcelle comando ingranaggi
cambio nell’ordine inverso alla rimozione;
•
posizionare le forcelle come indicato;
•
installare il gruppo albero selettore cambio procedendo
nell’ordine inverso alla rimozione (v. § 3.3.5)
112
750
3 - MOTORE
I
LOCTITE
LOCTITE
A
1
3
1
2
