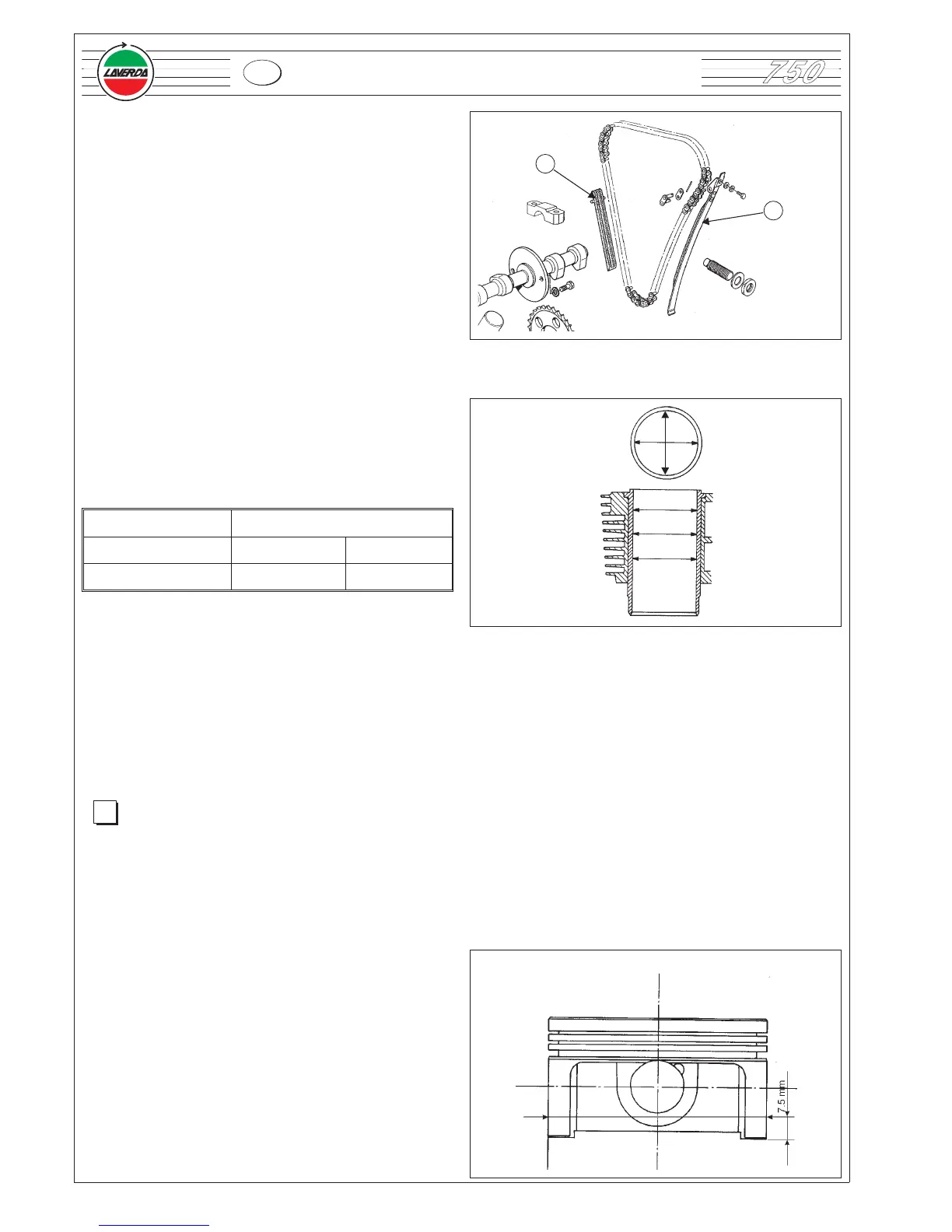

3.4.5 Guida catena
Ispezionare
:
•
pattino anteriore catena distribuzione 1;
•
pattino posteriore catena distribuzione 2;
(in caso di danno o usura procedere alla sostituzione)
3.4.6 Cilindro e pistone
Cilindro
•
controllare che le parti siano perfettamente liscie;
•
effettuare la misurazione del diametro della canna a tre
altezze diverse in direzione dello spinotto ed in senso
longitudinale in due direzioni a 90°;
standard
alesaggio cilindro classe A classe B
83 83
Identificazione
•
classe A = pallino blu
• classe B = pallino nero
•
Verificare la conicità
max conicità (limite d’usura) = 0,05 mm
•
Verificare l’ovalizzazione
max ovalizzazione (limite d’usura) = 0,05 mm
NOTA
: Se la canna risulta fuori dai limiti di usura
sostituirla con il kit completo canna cilindro +
pistone (cod. 019001000052)
Pistone
•
pulire accuratamente il cielo del pistone e le cave dei
segmenti dalle incrostazioni carboniose;
•
verificare visivamente che non vi siano rigature, tracce
di forzamenti, segni di surriscaldamento, crepe;
•
misurare il diametro del pistone a 7,5 mm dalla base del
mantello in direzione perpendicolare allo spinotto.
94
750
3 - MOTORE
I
1
2
+0.01
0
+0.020
+0.011
