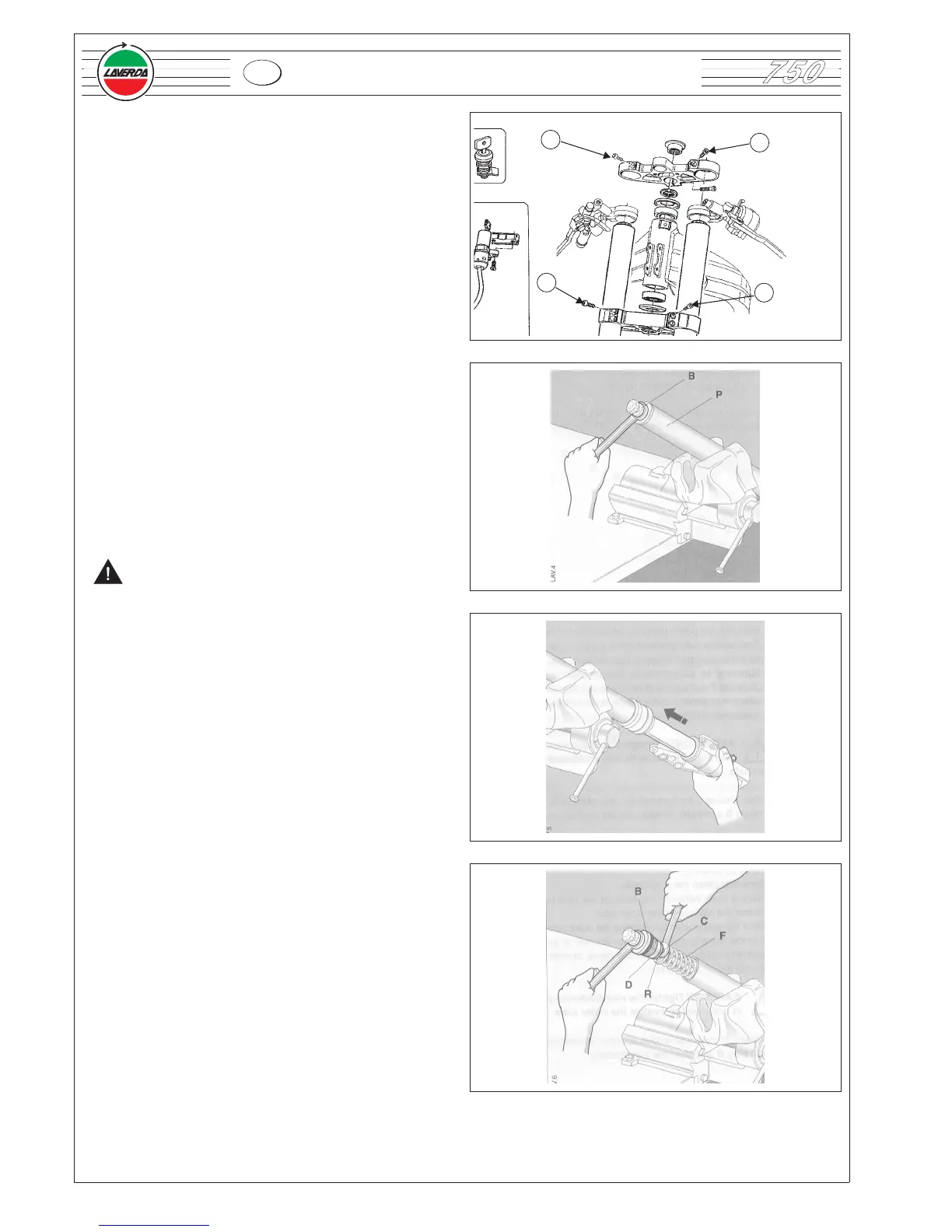

6.3.2 Rimozione
•
Togliere il parafango anteriore (v.§6.1.2);
•
togliere la ruota anteriore (v.§6.2.2);
•
allentare le due viti A e le quattro viti B;
•
sfilare i due gambali;
6.3.3 Smontaggio e sostituzione olio
•
Eseguire una pulizia generale della sospensione;
•
Posizionare sulle ganasce della morsa un panno per
proteggere la superficie del gambale;
•
bloccare la sospensione, immorsandone il gambale P
nella zona di fissaggio del trapezio inferiore inclinato
come in figura, onde evitare la fuoriuscita dell’olio;
ATTENZIONE
: Stringere moderatamente la morsa in
modo da non ovalizzare il gambale.
• con chiave a forchetta di 27 mm sbloccare il tappo B e
svitarlo completamente;
•
per agevolare l’uscita del tappo spingere verso l’alto il
gambaletto come da figura;
•
Estrarre il tappo B a sufficienza per intervenire sul
controdado C;
•
abbassare con forza la molla mantenendo il distanziale
D e la rondella appoggia molla R a battuta sul tappo B
quindi inserire una chiave a forchetta di 14mm sul
controdado C ed una chiave a forchetta di 27mm sul
tappo B effettuare lo sbloccaggio dei due componenti;
202
750
6 - VESTIZIONE / CICLISTICA
I
A
A
B
B
