Laverda 750S - Rimontaggio; Serbatoio Carburante; Costruzione; Rimozione

6.11.4 Rimontaggio
Procedere nell’ordine inverso alla rimozione rispettando le
coppie di serraggio indicate a § 6.31.
6.12 SERBATOIO CARBURANTE

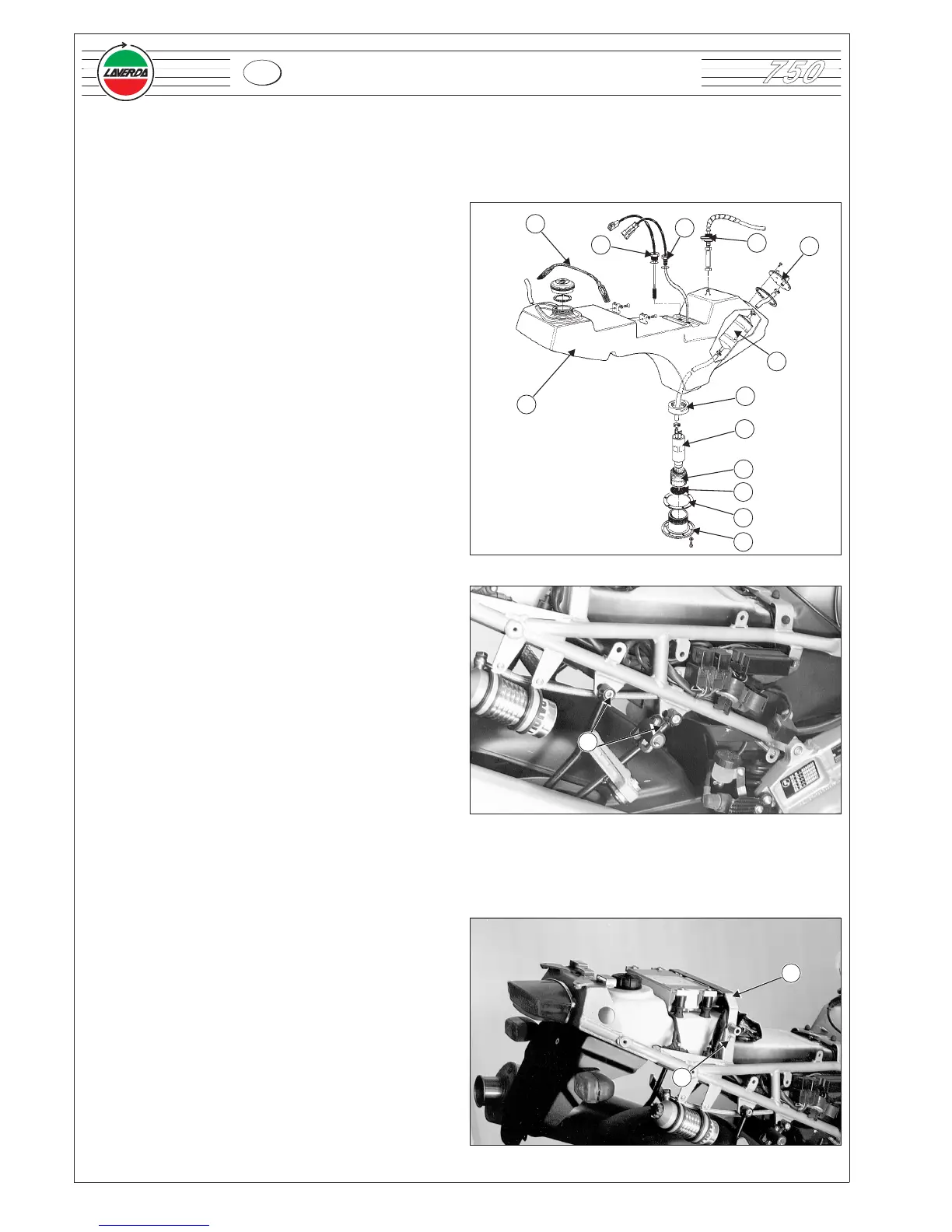

6.12.1 Costruzione
1 serbatoio carburante
2 guarnizione supporto pompa carburante
3 rete prefiltro benzina
4 tampone supporto pompa carburante
5 pompa carburante
6 flangia fissaggio pompa carburante
7 filtro carburante
8 raccordo entrata-uscita serbatoio
9 valvola di non ritorno benzina
10 cavo alimentazione pompa benzina
11 sensore benzina
12 elastico fissaggio serbatoio
13 supporto pompa
6.12.2 Rimozione
• rimuovere la carenatura posteriore (v.§6.1.2);
•
rimuovere il coprifiltro (v.§6.1.2);
• rimuovere le due molle fissaggio silenziatori;
•
svitare le viti A fissaggio supporto silenziatori;
•
sfilare i silenziatori con i supporti;
•
rimuovere la batteria (v.§7.7.1);
•
tagliare le fascette in plastica fissaggio cablaggi;
•
svitare le due viti E;
•
rimuovere il ponte 19;
236
750
6 - VESTIZIONE / CICLISTICA
I
12
1
11
10
9
8
7
6
5
4
3
2
13
A
E
19
