Laverda 750S - Pompa Freno Anteriore E Frizione; Costruzione; Spurgo Pompa Freno Anteriore

•
applicare olio nel circuito freno posteriore e spurgare
(v.§6.9.2);
descrizione quantità Nm kgm
vite fissaggio pinza 2 20 2,0
vite fiss.tubazione
olio
1 25 2,5

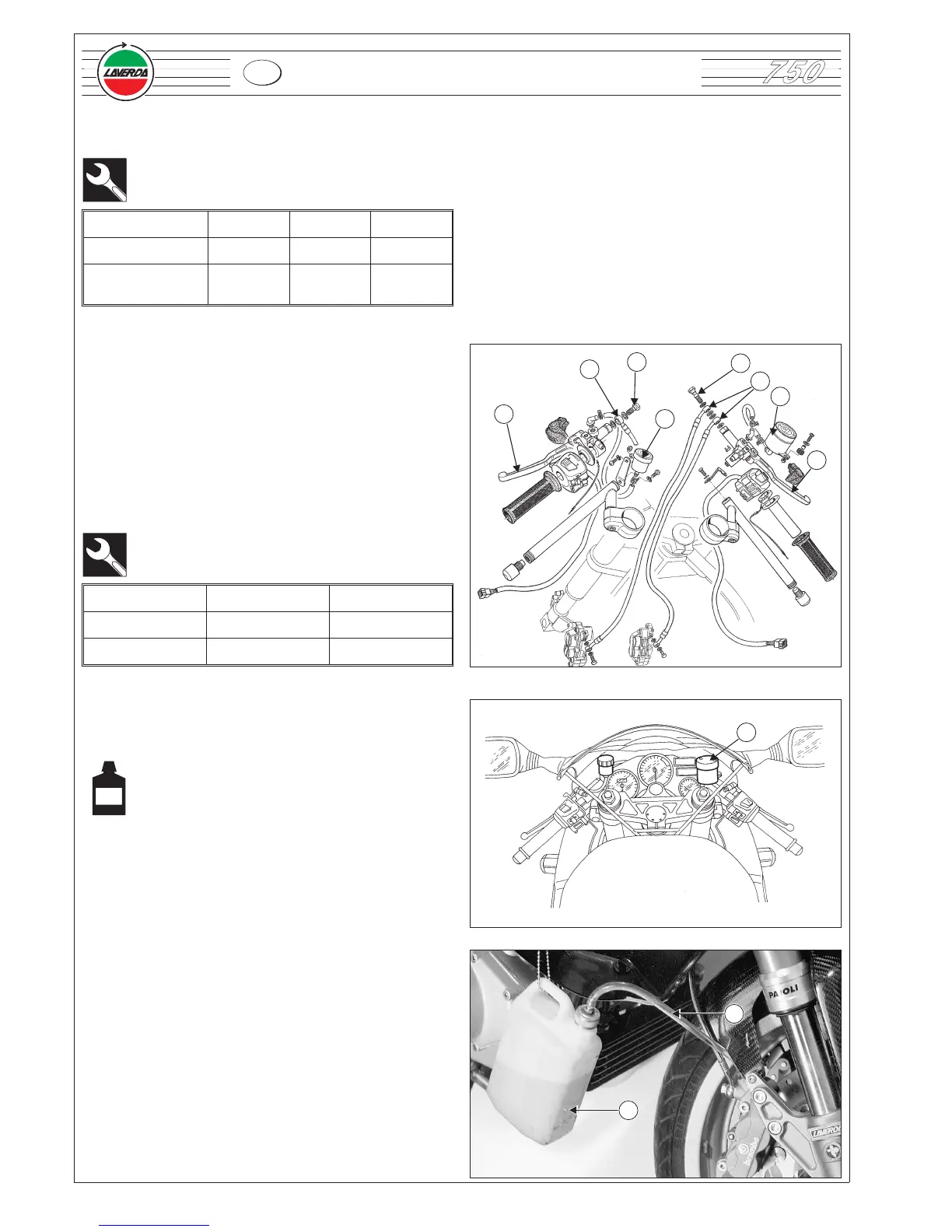

6.8 POMPA FRENO ANTERIORE E FRIZIONE
6.8.1 Costruzione
1 Leva frizione
2 Leva freno
3 Serbatoio olio frizione
4 Serbatoio olio freno anteriore
5 Tubo flessibile frizione
6 Tubi flessibili freno anteriore
simbolo Nm kgm
A 25 2,5
B 25 2,5
6.8.2 Spurgo pompa freno anteriore
•
se vuoto, riempire il serbatoio 1 con olio specifico;
Utilizzare AGIP BRAKE FLUID DOT 4
•
reinstallare il coperchio del serbatoio per evitare
l’ingresso di sporco;
•
applicare un tubetto trasparente 2 alla valvola di spurgo
della pinza ed inserire l’altra estremità del tubetto in un
contenitore 3;
