scollegare il connettore a quattro fili del fanale anteriore;
•
scollegare i lampeggiatori anteriori;
•
allentare le fascette fissaggio tubazioni prese d’aria;
•
sfilare le tubazioni dalle prese d’aria del cupolino;
•
svitare le due viti B fissaggio carenatura anteriore;
•
svitare le quattro viti C fissaggio specchi retrovisori;
•
rimuovere gli specchi retrovisori;
•
rimuovere la carenatura anteriore;

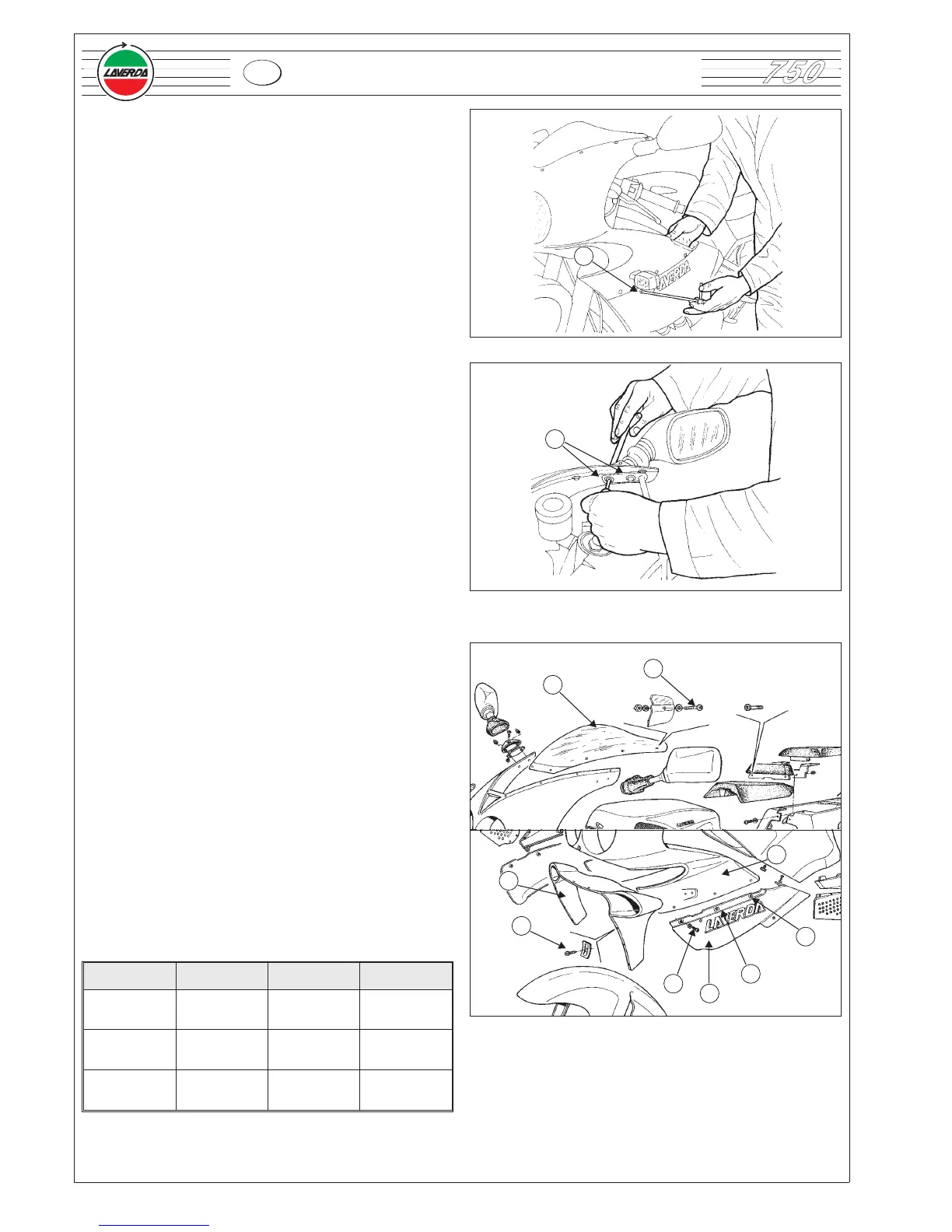

Smontaggio carena anteriore
• visiera carena 1
svitare le otto viti D e rimuovere la visiera.
D n° 8 viti TCBEI M5x16
•
schermo con prese aria 2
svitare le otto viti autofilettanti E fissaggio
schermo.
E n° 8 viti autofilettanti 2,9x13
•
fianchetti anteriori 3
svitare le quattro viti F e le due viti G che fissano i
fianchetti al cupolino 4.
F n°4 viti TCBEI M5x16
G n°2 viti TCBEI M5x12
Rimontaggio carena anteriore
Procedere nell’ordine inverso alla rimozione
simbolo descrizione locazione quantità
C
vite TCEI
M6x25
specchi
retrovisori
4
B
vite TCBEI
M6x10
fianchetti
anteriori
2
A
vite TCBEI
M5x16
fianchetti
anteriori
2
190
750
6 - VESTIZIONE / CICLISTICA
I
B
C
1
D
E
G
3
F
F
2
4
