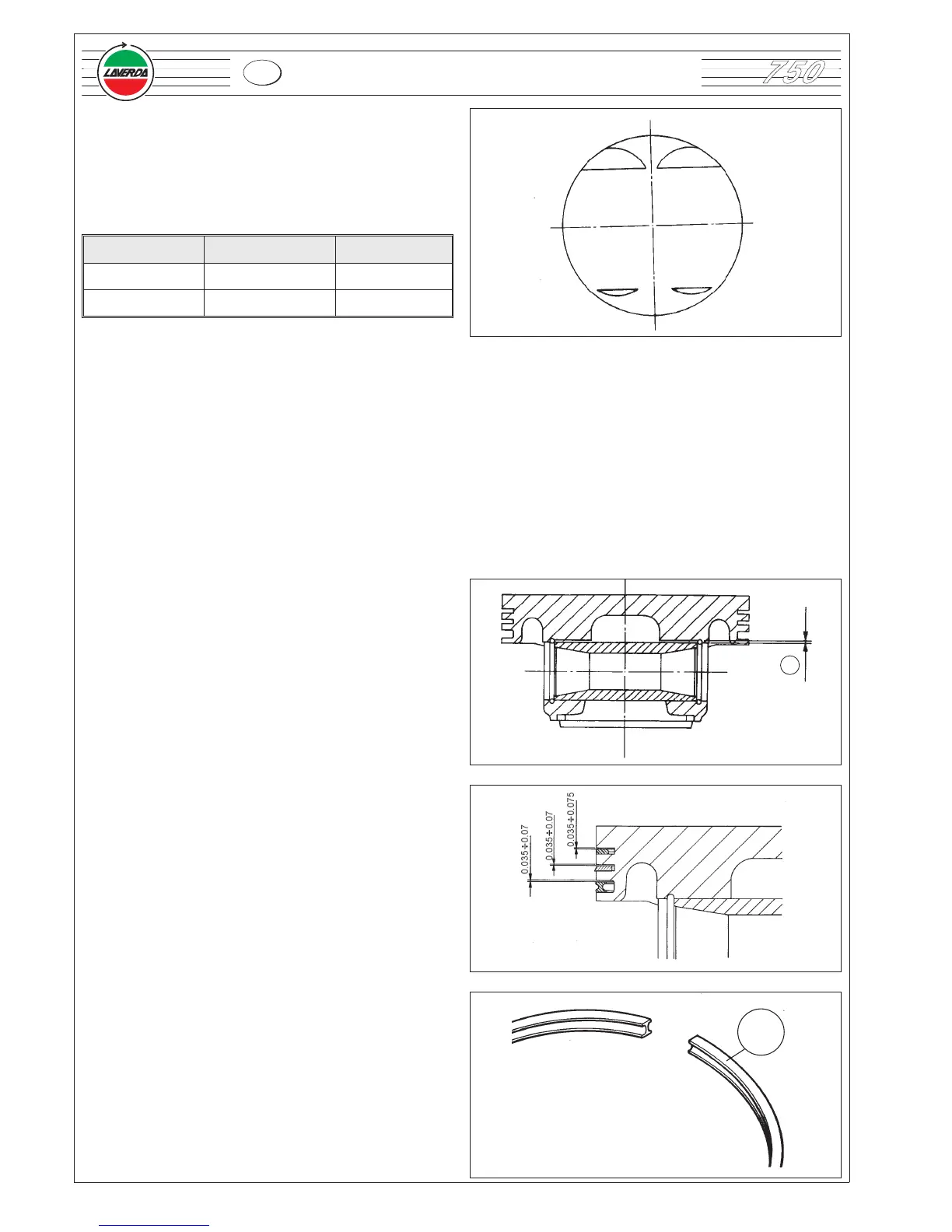

Accoppiamento pistone-cilindro
I pistoni sono contrassegnati da una lettera indicante la
classe di appartenenza (stampigliata sul cielo del pistone).
L’ accoppiamento canna cilindro / pistone va sempre
eseguito tra classi uguali.
Accoppiamenti
Pistone Canna cilindro
Classe A A Pallino blu
Classe B B Pallino nero
Gioco di accoppiamento: 0,03 - 0,045 mm
Gioco massimo: 0,140 mm
Spinotti
Non devono presentare rigature, scalini, scheggiature o
colarazioni bluastre.
Devono essere perfettamente levigati.Lo spinotto ben
lubrificato deve poter scorrere all’interno delle sedi del
pistone senza forzature.
Al montaggio, il gioco A di accoppiamento tra spinotto e
pistone deve essere di 0,005 mm - 0,013 mm;
limite max di usura ammesso 0,030 mm
Segmenti
Devono essere integri, senza scheggiature, striature e
tracce di forzamenti.
Verificare il gioco fra fascia elastica e cava nel pistone.La
figura mostra il gioco assiale dei segmenti.
Il limite di usura massimo ammesso é di 0,15 mm.
La scritta “TOP” sulla fascia va posta verso l’alto
nell’accoppiamento pistone-segmenti.
