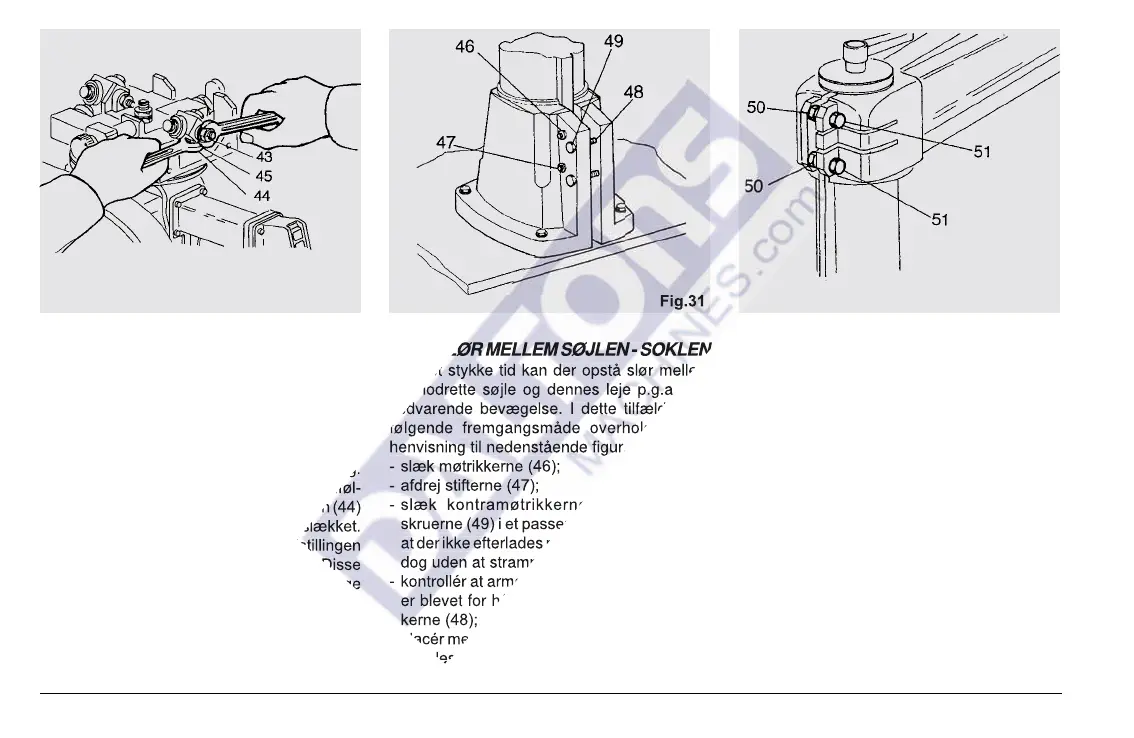

Fig.30 Fig.31 Fig.32

4-3 UDBEDRING AF SLØR

4-3.1 VOGNENS SLØR PÅ SKINNERNE

Vognens slør under glidning på skinnerne fjer-

nes under afprøvning på fabrikken. Hvis der

opstår slør efter transport eller efter længere-

varende brug, skal dette slør fjernes i overens-

stemmelse med følgende vejledning (se fig.

30): slæk møtrikken (43) med den medføl-

gende nøgle, og indstil ved hjælp af skruen (44)

efter at kontramøtrikken (45) er blevet slækket.

Stram kontramøtrikken (45), når indstillingen

er afsluttet, og derefter møtrikken (43). Disse

handlinger skal udføres samtidigt på begge

vognens enheder, fordi de har indbyrdes ind-

virkning.

4-3.2 SLØR MELLEM SØJLEN - SOKLEN

Efter et stykke tid kan der opstå slør mellem

den lodrette søjle og dennes leje p.g.a. den

vedvarende bevægelse. I dette tilfælde skal

følgende fremgangsmåde overholdes med

henvisning til nedenstående figur.

- slæk møtrikkerne (46);

- afdrej stifterne (47);

- slæk kontramøtrikkerne (48) og stram

skruerne (49) i et passende omfang, således

at der ikke efterlades mellemrum i samlingen,

dog uden at stramme helt.

- kontrollér at armens lodrette bevægelse ikke

er blevet for hård, og stram derefter møtrik-

kerne (48);

- placér messingstifterne (47) uden at blokere,

således at sløret fjernes, og stram derefter

kontramøtrikkerne.

4-3.3 SLØR MELLEM ARMEN OG DEN

LODRETTE SØJLE

På grund af den vedvarende rotation af armen,

kan der opstå et vist slør i samlingen. I denne

henseende bedes man se figur 32.

Slæk de to interne kontramøtrikker (50) og stram

de to skruer (51), indtil sløret fjernes, dog uden

at skabe for stor friktion, der derefter vil forhindre

rotationen. Efter at have strammet de to kontra-

møtrikker (50) igen, skal man kontrollere, at

armen drejer uden hindring; hvis dette ikke er

tilfældet, skal man slække de to skruer (51) en

smule. Herefter vil det også være nødvendigt at

kontrollere blokeringsstangens to regulerings-

stifter. Stangen skal være i stand til at dreje, men

må ikke have slør. Hvis der er behov for at røre

ved stifterne, skal dette ske, mens man samtidigt

kontrollere, at man ikke fjerner armens vinkel-

rette indstilling i forhold til anslaget.

Fig.31
