Maggi JUNIOR 640 - Aansluiting Draden Aan Het Klemmenblok

77
NL

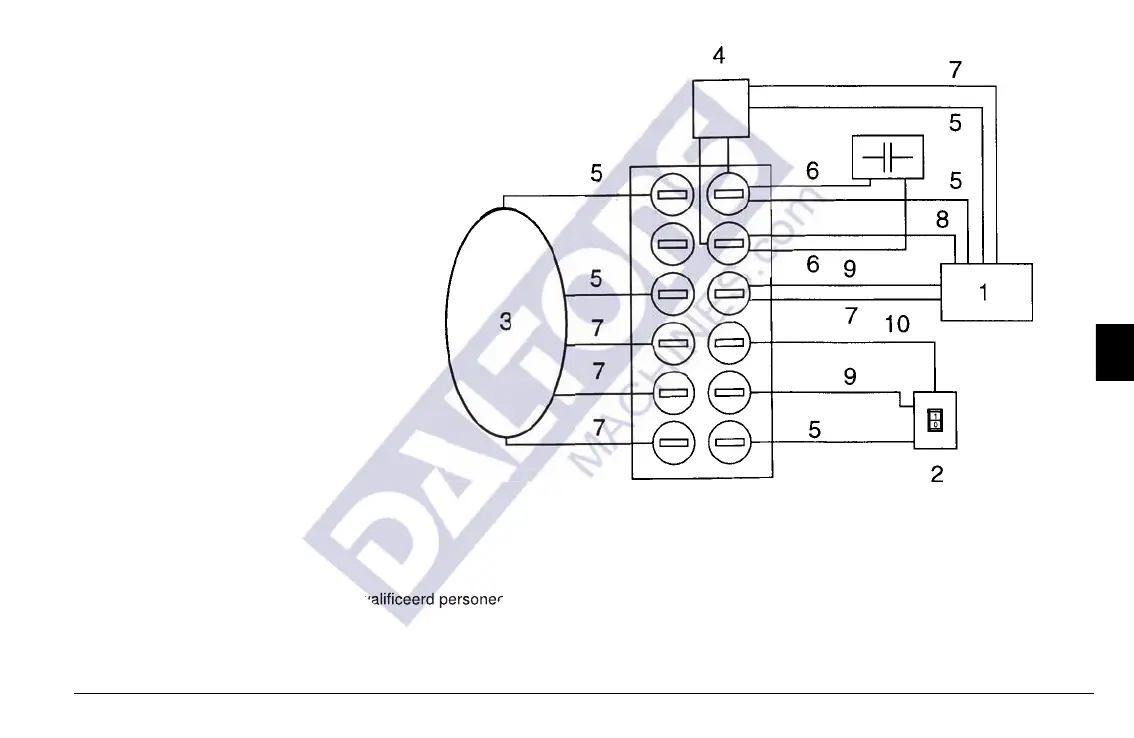

5-2 AANSLUITING DRADEN AAN HET KLEMMENBLOK
N.B.: Dit type aansluiting moet door gekwalificeerd personeel worden uitgevoerd
MOTOR MONOFASE
V 220 50 Hz. HP 3
1 - MONOFASE MOTOR
2 - Schakelaar
3 - Motorbeveiliging
4 - Voeding motorrem
5 - Zwart
6 - Wit
7 - Rood
8 - Groen
9 - Blauw
10 - Bruin
Dit type aansluiting moet door gekwalificeerd personeel worden uitgevoerd
