Maggi JUNIOR 640 - Neigungseinstellung Werk- Zeug zu Arbeitsplatte; Parallelstellung Sägeblatt zu Agenlaufrichtung; Radialeinstellung Werkzeug Entsprechend Schneidwinkel

To Next Page

To Previous Page

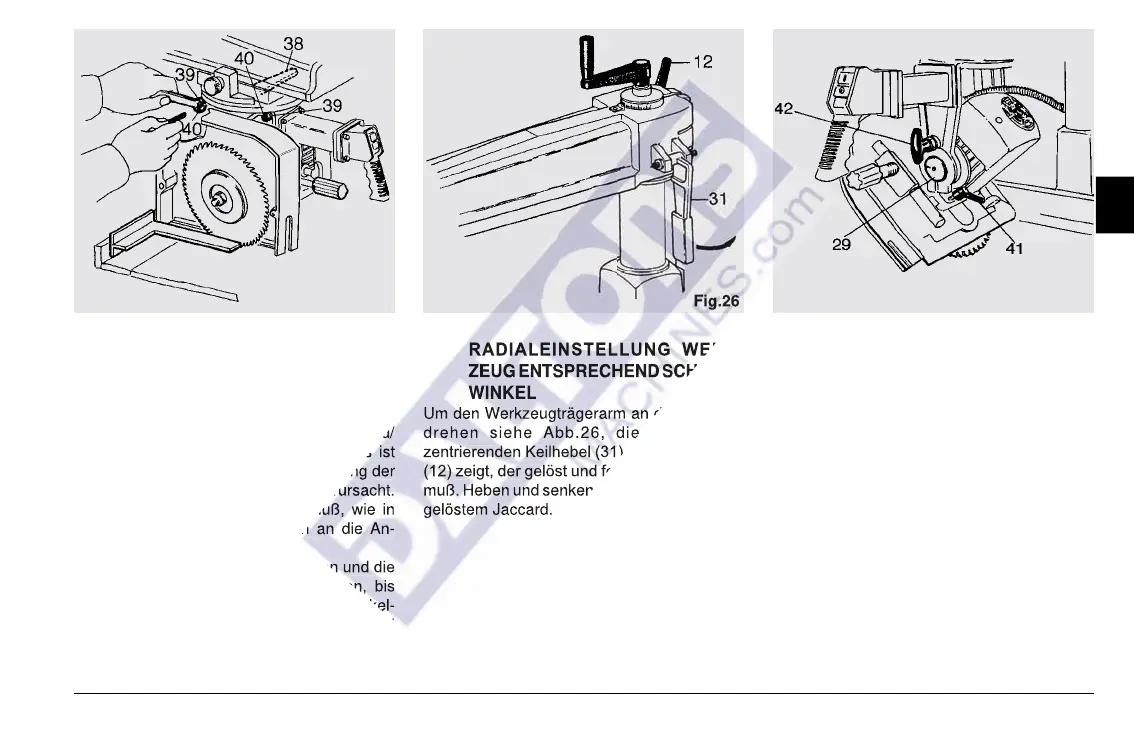

Fig.25 Fig.26 Fig.27

3-3 PARALLELSTELLUNG SÄGE-

BLATT ZU AGENLAUFRICH-

TUNG

Erhalten Sie einen Sägeschnitt, dessen Breite

größer ist als die Dicke des Sägeblattes, und/

oder der hintere Teile des Sägeschnittes ist

markiert, ist dieses durch die Abweichung der

hinteren Zähne des Sägeblattes verursacht.

Zur Beseitigung dieses Fehlers muß, wie in

Abb.25 gezeigt, ein Winkeleisen an die An-

schlagleiste angelegt werden.

Hebel (38) und die Muttern (39) lösen und die

Einstellschrauben (40) soweit betätigen, bis

das Sägeblatt genau Senkrecht zum Winkel-

eisen ausgerichtet ist. Muttern (39) und Hebel

(38) dann festziehen.

3-4 RADIALEINSTELLUNG WERK-

ZEUG ENTSPRECHEND SCHNEID-

WINKEL

Um den Werkzeugträgerarm an der Säule zu

drehen siehe Abb.26, die den selbst-

zentrierenden Keilhebel (31) und den Jaccard

(12) zeigt, der gelöst und festgezogen werden

muß. Heben und senken Sie den Hebel nur bei

gelöstem Jaccard.

3-5 NEIGUNGSEINSTELLUNG WERK-

ZEUG ZU ARBEITSPLATTE

Die Maschine sieht einen Neigungswinkel des

Sägeblattes zwischen 0° und 45° zur Arbeits-

platte vor. Zur Einstellung des Neigungswin-

kels wie in Abb. 27 beschrieben vorgehen.

- Blockiergriff (41) lösen.

- Zapfen (42) ziehen und so die Werkzeug-

einheit lösen.

- Die Einheit soweit drehen, bis auf der Anzei-

ge (29) der gewünschte Neigungswinkel an-

gezeigt wird.

- Zum Schluß Blockiergriff (41) wieder festzie-

hen.

Fig.26
