LUKU 3 - KÄYTTÖ JA SÄÄDÖT
ÄLÄ SUORITA KOSKAAN SÄÄTÖJÄ JOIS-
TA MAINITAAN ALLAOLEVISSA KOHDIS-
SA KONEEN OLLESSA KYTKETTYNÄ
SÄHKÖVERKOSTOON.

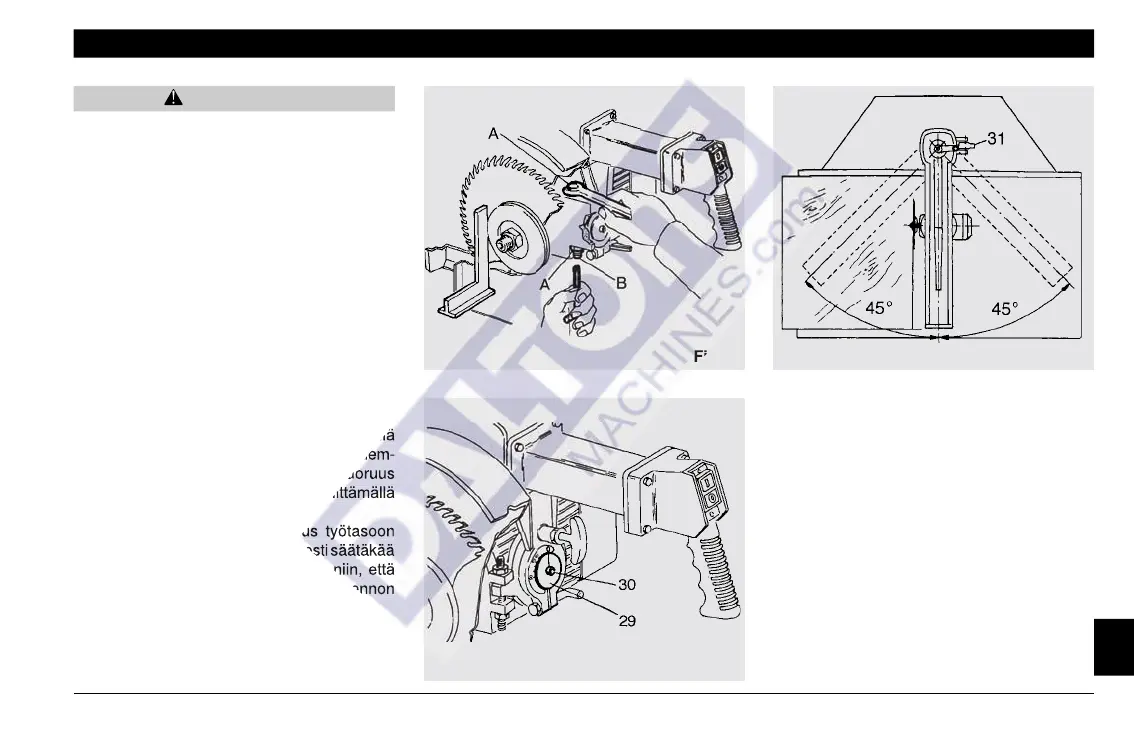

3-1 TYÖTASON KOHTISUORAISUUS
TYÖVÄLINEEN KANSSA
- Avaa suojalaite kuten kuvattu kappaleessa 2-
7 poistamalla alemman suojalaitteen etuosa
ruuvaamalla auki 4 kiinnitysruuvia.
- Asenna terä suojalaitteen ollessa auki.
- Tarkistakaa kulmamitalla, että terä on täs-
mälleen kohtisuorassa tasoon nähden (katso
kuva 19). Jos näin ei ole kääntäkää mutteria
(A) 13 avosuisella avaimella ja kannatonta
ruuvia (B) pulttiavaimella. Löysentämällä
ylempää kannatonta ruuvia , kiristämällä alem-
paa tai päinvastoin, sitten kun kohtisuoruus
on saavutettu, kiristä mutteri (A) kiinnittämällä
kannattomat ruuvit paikoilleen.
- Kun on saavutettu kohtisuoruus työtasoon
nähden, tarkistakaa ja mahdollisesti säätäkää
osoitin (29) avaamalla ruuvia (30) niin, että
musta linja on yhtäpitävä mustan asennon
kanssa (katso kuva 20).
TARKKAAVAISUUS
Fig.19
Fig.20
3-2 VARREN ASETTAMINEN
SUORAANKULMAAN
PIDIKELISTAN KANSSA
- Aseta varsi 0° kuten kuvassa 21 ja pysäytä
pyörimisliike asettamalla vipu (31) asianomai-
seen koloon.
- Aseta lauta pidikelistaa vasten, leikkaa se
koko kärryn mitalta ja tarkista, että leikkaus-
jälki osoittautuu suorakulmaiseksi (katso kuva
21).
Fig.21
