2-4 MONTERING AF VÆRKTØJS-
HOLDERARMEN OG TILHØ-
RENDE BETJENINGSAN-
ORDNINGER
Montering af armen kan medføre visse risici
p.g.a. genstandens vægt (cirka 60-90 kg).
Udfør monteringen ved hjælp af et løfte-
redskab, eller i det mindste med hjælp fra en
anden person.

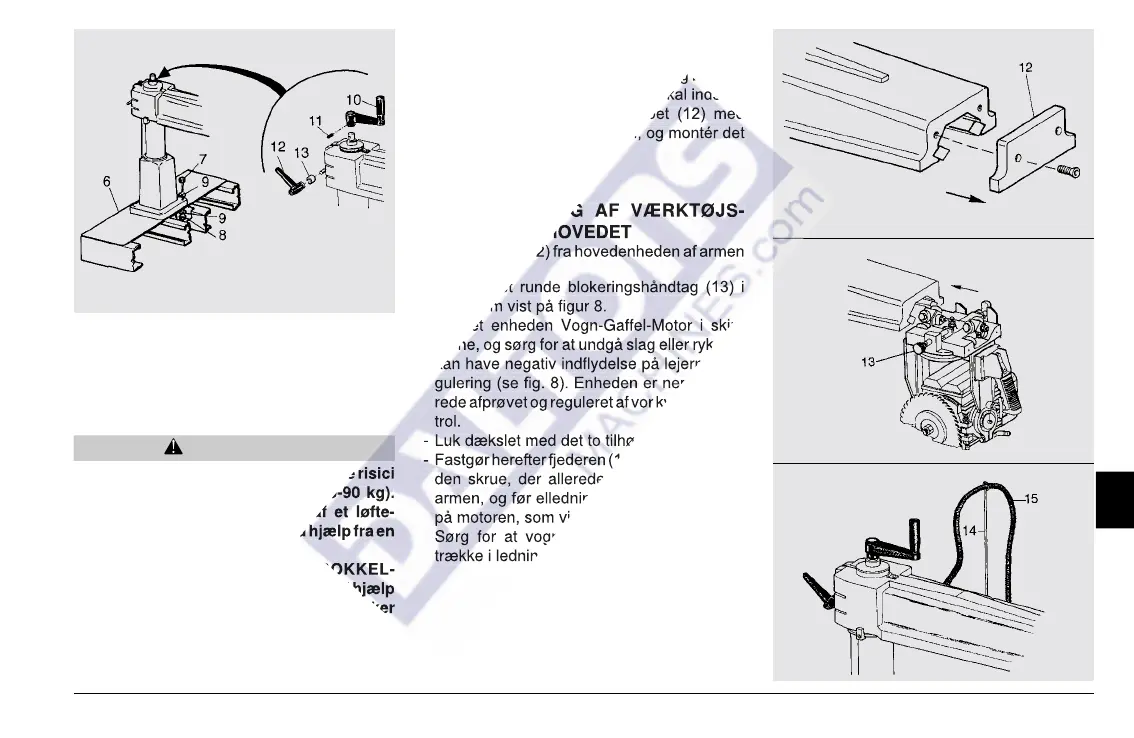

Fastgør soklen på enheden SOKKEL-
SØJLE-ARM, som vist på figuren, ved hjælp
af fire skruer (7) med tilhørende møtrikker
(8) og spændskiver (9) til bordet (6).
PAS PÅ
Fig.6
Hvad angår monteringen af de forskellige min-
dre komponenter, skal man derefter indsætte
håndtaget (10) til løftning af armen, og blokere
med den tilhørende stift (11), der skal indsæt-
tes med en hammer. Tag grebet (12) med
afstandsstykket (13) fra posen, og montér det
i tapbolten påskruet armen.
2-5 MONTERING AF VÆRKTØJS-
HOLDERHOVEDET
Fjern dækslet (12) fra hovedenheden af armen
(se fig. 7).
- Indsæt det runde blokeringshåndtag (13) i
lejet, som vist på figur 8.
- Indsæt enheden Vogn-Gaffel-Motor i skin-
nerne, og sørg for at undgå slag eller ryk, der
kan have negativ indflydelse på lejernes re-
gulering (se fig. 8). Enheden er nemlig alle-
rede afprøvet og reguleret af vor kvalitetskon-
trol.
- Luk dækslet med det to tilhørende skruer.
- Fastgør herefter fjederen (14) på armen v.h.a.
den skrue, der allerede er skruet på selve
armen, og før elledningen gennem øjet (15)
på motoren, som vist på fig. 9.
Sørg for at vognen kan glide frit uden at
trække i ledningen.
Fig.7
Fig.8
Fig.9
håndtaget (10) til løftning af armen, og blokere
med den tilhørende stift (11), der skal indsæt-
tes med en hammer. Tag grebet (12) med
afstandsstykket (13) fra posen, og montér det
i tapbolten påskruet armen.
2-5 MONTERING AF VÆ2-5 MONTERING AF V
Fjern dækslet (12) fra hovedenheden af armen
- Indsæt det runde blokeringshåndtag (13) i
lejet, som vist på figur 8.
- Indsæt enheden Vogn-Gaffel-Motor i skin-
nerne, og sørg for at undgå slag eller ryk, der
redskab, eller i det mindste med hj
kan have negativ indflydelse på lejernes re-
gulering (se fig. 8). Enheden er nemlig alle-
rede afprøvet og reguleret af vor kvalitetskon-
- Luk dækslet med det to tilhørende skruer.
- Fastgør herefter fjederen (14) på armen v.h.a.
den skrue, der allerede er skruet på selve
armen, og før elledningen gennem øjet (15)
på motoren, som vist på fig. 9.
Sørg for at vognen kan glide frit uden at
