Maggi JUNIOR 640 - Anschluss der Radialsäge an das Stromnetz

42
ACHTUNG

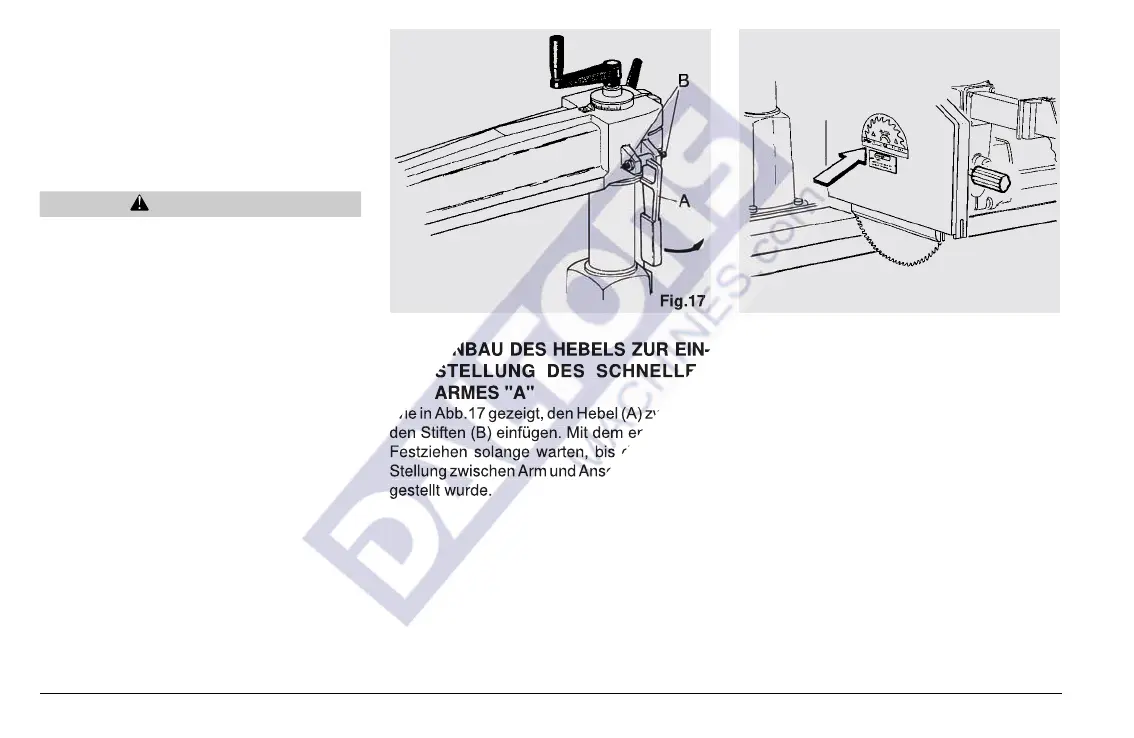

Fig.17
2-9 EINBAU DES HEBELS ZUR EIN-
STELLUNG DES SCHNELLEN
ARMES "A"
Wie in Abb.17 gezeigt, den Hebel (A) zwischen
den Stiften (B) einfügen. Mit dem endgültigen
Festziehen solange warten, bis die lotrechte
Stellung zwischen Arm und Anschlagleiste ein-
gestellt wurde.
2-10 ANSCHLUSS DER RADIALSÄGE
AN DAS STROMNETZ
Die Maschine wird mit abgezogenem Netzan-
schluß geliefert. Nach Kontrolle und Vergleich
der Voltspannung und Frequenz am mit-
gelieferten Motor und an der Versorgungslei-
tung am Aufstellungsort, brauch das Stromka-
bel nur an der Hauptleitung angeschlossen
werden.
Die Werte der benötigten Stromversorgung
sind auf dem entsprechenden Schild am Motor
angegeben.
Nach Anschluß der Maschine an das Strom-
netz muß die richtige Drehrichtung des Säge-
blattes überprüft werden. Beachten Sie hierzu
das Schildchen auf der Sägeblattabdeckung
(siehe Abb. 18).
Fig.18
(B) abgezogen werden und Sie gelangen an
den eigentlichen Sitz des Sägeblattes (D). Das
Sägeblatt (D) muß jetzt durch leichtes Neigen
vom Motor entfernt werden. Am Ende der Motor-
welle das Sägeblatt anheben. Zum Anbringen
eines neuen Sägeblattes müssen die o. a.
Arbeitsschritte in umgekehrter Reihenfolge
ausgeführt werden.
Achten Sie sehr genau auf die Ausrichtung
der Zähne am Sägeblatt; überprüfen Sie,
daß die Ausrichtung der Zähne mit der Zeich-
nung 16 übereinstimmt. Die Sägeblätter
müssen eine Mittelbohrung von Ø 30 mm (Ø
1") und einen maximalen Durchmesser von
Ø 400 mm (Ø 14"), Ø 450 mm (Ø 16") je nach
eingebauter Sägeblattabdeckung und
Motorwelle (Welle in Zoll) haben.
Fig.17
Fig.17
2-9 EINBAU DES HEBELS ZUR EIN-
STELLUNG DES SCHNELLEN
ARMES "A"
Wie in Abb.17 gezeigt, den Hebel (A) zwischen
den Stiften (B) einfügen. Mit dem endgültigen
Festziehen solange warten, bis die lotrechte
Stellung zwischen Arm und Anschlagleiste ein-
gestellt wurde.
