Maggi JUNIOR 640 - Terän Kokoaminen Ja Vaihtami- Nen; Teränsuojan Kokoaminen

119
SF

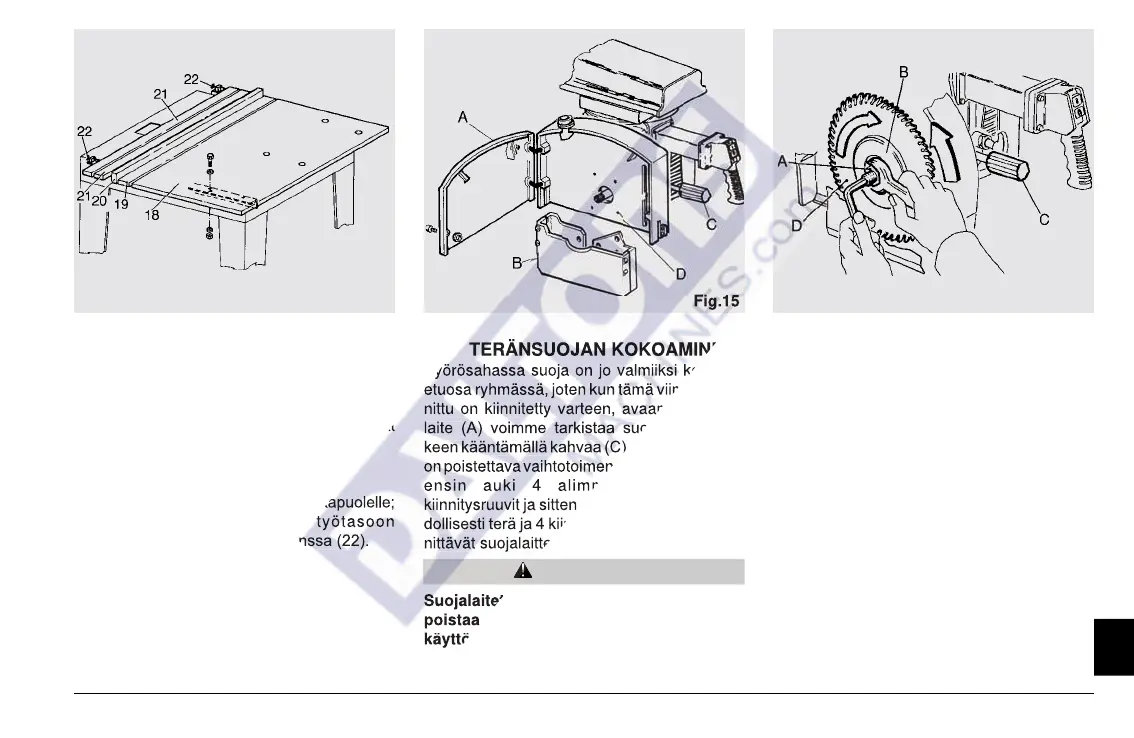

3) Kiristä hyvin kaikki kulmamittaimien ruuvit
ja suorita työtason kiinnitys. Aseta puutaso
(18) kuten osoitettu kuvassa 14 ja kiinnitä
se osoitetuilla ruuveilla, prikoilla ja
muttereilla. Lopuksi kokoa seuraavat osat
osoitetussa järjestyksessä :
- etummainen tanko (19);
- pidikelista (20);
- kaksi listaa (21), pidikelistan takapuolelle;
- Kiinnitä lopuksi kaikki työtasoon
kiinnitysiipimuttereiden kanssa (22).
Fig.14
2-7 TERÄNSUOJAN KOKOAMINEN
Pyörösahassa suoja on jo valmiiksi koottuna
etuosa ryhmässä, joten kun tämä viimeksimai-
nittu on kiinnitetty varteen, avaamalla suoja-
laite (A) voimme tarkistaa suojalaitteen liik-
keen kääntämällä kahvaa (C). Mikäli suojalaite
on poistettava vaihtotoimenpiteitä varten, avaa
ensin auki 4 alimman suojalaitteen
kiinnitysruuvit ja sitten etene poistamalla mah-
dollisesti terä ja 4 kiinnitysruuvia (D) jotka kiin-
nittävät suojalaitteen laippaan.
Suojalaitetta ei pidä missään tapauksessa
poistaa muusta etuosaryhmästä normaali
käyttöolosuhteissa.
Fig.15
TARKKAAVAISUUS
2-8 TERÄN KOKOAMINEN JA VAIH-
TAMINEN
Avaa teränsuojalaite, käännä kahvaa (C) löy-
sää kiinnitystä ja vie alimmainen suojalaite
toiseen päähän kiinnittämällä se tähän asen-
toon. Suojalaitteen ollessa näin kiinnitettynä
sinulla on tarpeeksi tilaa terän kiinnityslaipan
(B) kuljettamiseen. Jotta voit avata mutterin
jossa on vasemmanpuolinen kierre (A) kuvas-
sa 16 pidä paikallaan koneen akselia asetta-
malla ruuviavain kuten kuvassa 16 ja käännä
avoimella avaimella vastapäivään. Kun suoritat
tätä toimenpidettä varo satuttamasta itseäsi
terään. On suositeltavaa käyttää käsineitä.
Poista ulommainen laippa (B) niin että pääs-
tään terän luokse (D). Vedä terä (D) kauemmas
moottorista kallistamalla terää ja nostamalla se
Fig.16
muttereilla. Lopuksi kokoa seuraavat osat
- kaksi listaa (21), pidikelistan takapuolelle;
- Kiinnitä lopuksi kaikki työtasoon
kiinnitysiipimuttereiden kanssa (22).
2-7 TER
Ä
NSUOJAN KOKOAMINEN
Pyörösahassa suoja on jo valmiiksi koottuna
etuosa ryhmässä, joten kun tämä viimeksimai-
nittu on kiinnitetty varteen, avaamalla suoja-
laite (A) voimme tarkistaa suojalaitteen liik-
keen kääntämällä kahvaa (C). Mikäli suojalaite
on poistettava vaihtotoimenpiteitä varten, avaa
ensin auki 4 alimman suojalaitteen
kiinnitysruuvit ja sitten etene poistamalla mah-
dollisesti terä ja 4 kiinnitysruuvia (D) jotka kiin-
nittävät suojalaitteen laippaan.
Suojalaitetta ei pid
poistaa muusta etuosaryhm
k
ä
ytt
ö
olosuhteissa.
Fig.15
Fig.15
