Maggi JUNIOR 640 - Einphasiger Motor - Kasten Motorabsicherung; Elektrischer Schaltplan

50
KAPITEL 5 - ELEKTRISCHER SCHALTPLAN

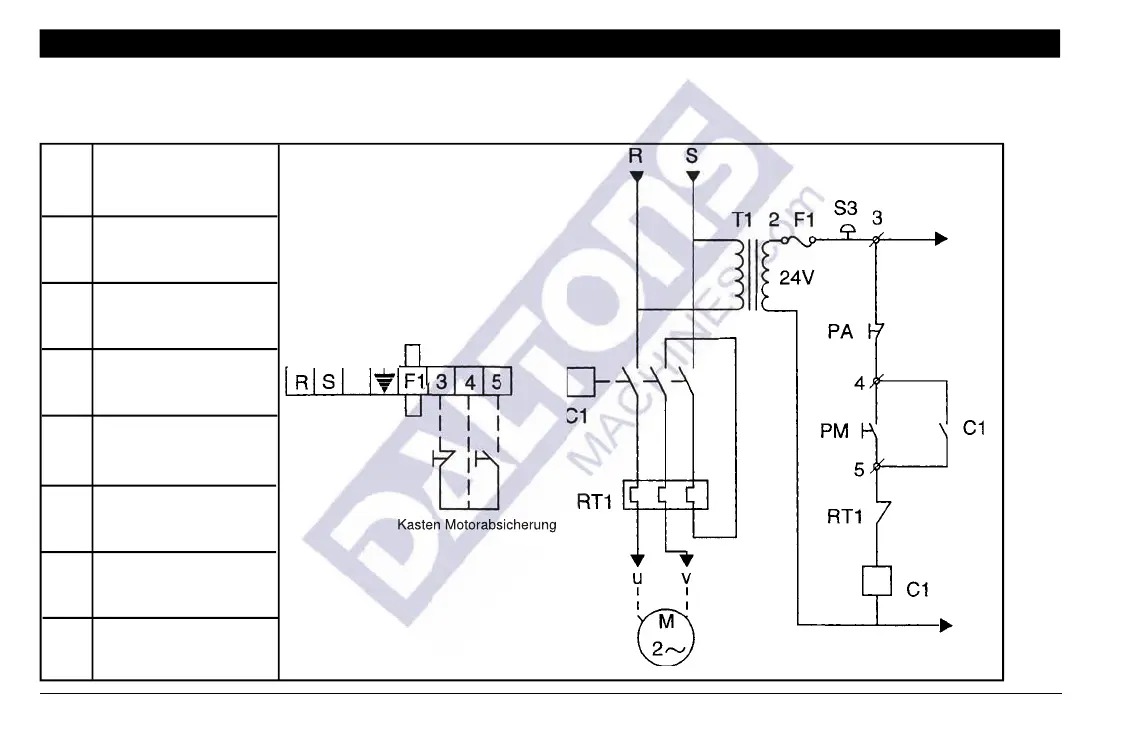

5-1 EINPHASIGER MOTOR - KASTEN MOTORABSICHERUNG
Notausschalter
Schalter Anhalten
Schalter Betrieb
Kontaktgeber
Thermisches Relais
Transformator
Sicherung
Motor
S3
PA
PM
C1
RT1
T1
F1
M
LINIE
Klemme
Kasten Motorabsicherung
Kasten Motorabsicherung
