97
DK

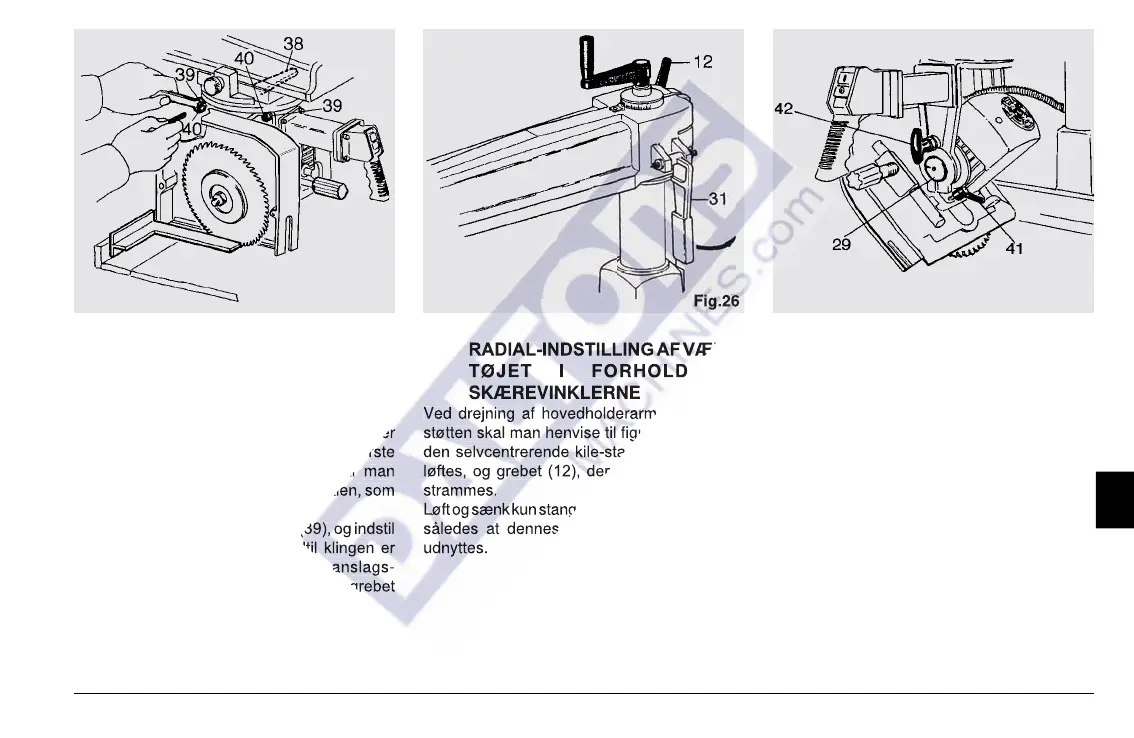

Fig.25 Fig.26 Fig.27
3-3 PARALLELSTILLING AF KLIN-
GEN I FORHOLD TIL VOGNENS
LØBEBANE
Hvis snittet er bredere end klingens tykkelse
og/eller bagkanten af snittet er mærket, er
dette afledt af udsvingning af klingens bagerste
tænder. For at fjerne denne fejl, skal man
lægge en vinkelmåler på anslagslinealen, som
vist på figur 25.
Slæk grebet (38) og møtrikkerne (39), og indstil
reguleringsskruerne (40), indtil klingen er
stillet fuldstændig vinkelret mod anslags-
linealen. Stram møtrikkerne (39) og grebet
(38), når indstillingen er afsluttet.
3-4 RADIAL-INDSTILLING AF VÆRK-
TØJET I FORHOLD TIL
SKÆREVINKLERNE
Ved drejning af hovedholderarmen på søjle-
støtten skal man henvise til figur 26, der viser
den selvcentrerende kile-stang (31), der skal
løftes, og grebet (12), der skal slækkes eller
strammes.
Løft og sænk kun stangen, når grebet er slækket,
således at dennes selvcentrerende funktion
udnyttes.
3-5 INDSTILLING AF VÆRKTØJETS
LDNING I FORHOLD TIL AR-
BEJDSBORDET
Maskinen har mulighed for at hælde klingen i
forhold til arbejdsbordet fra 0° til 45°, med
mulighed for automatisk blokering ved de to
endemål. Ved indstilling af klingehældningen
bedes man følge fremgangsmåden på fig. 27.
- Slæk blokeringshåndtaget (41).
- Træk i dornen (42) for at udløse værktøjsen-
heden.
- Drej enheden, indtil den ønskede vinkel aflæ-
ses på viseren (29).
- Stram altid blokeringshåndtaget (41) til sidst.
Fig.26
og/eller bagkanten af snittet er mærket, er
dette afledt af udsvingning af klingens bagerste
tænder. For at fjerne denne fejl, skal man
lægge en vinkelmåler anslagslinealen, som
Slæk grebet (38) og møtrikkerne (39), og indstil
reguleringsskruerne (40), indtil klingen er
stillet fuldstændig vinkelret mod anslags-
linealen. Stram møtrikkerne (39) og grebet
3-4 RADIAL-INDSTILLING AF V
Æ
3-4 RADIAL-INDSTILLING AF VÆ3-4 RADIAL-INDSTILLING AF V
RK-
T
Ø
JET I FORHOLD TIL
SK
Æ
SKÆSK
REVINKLERNE
Ved drejning af hovedholderarmen søjle-
støtten skal man henvise til figur 26, der viser
den selvcentrerende kile-stang (31), der skal
løftes, og grebet (12), der skal slækkes eller
strammes.
Løft og sænk kun stangen, når grebet er slækket,
således at dennes selvcentrerende funktion
udnyttes.
Fig.26
