Maggi JUNIOR 640 - Page 97

96

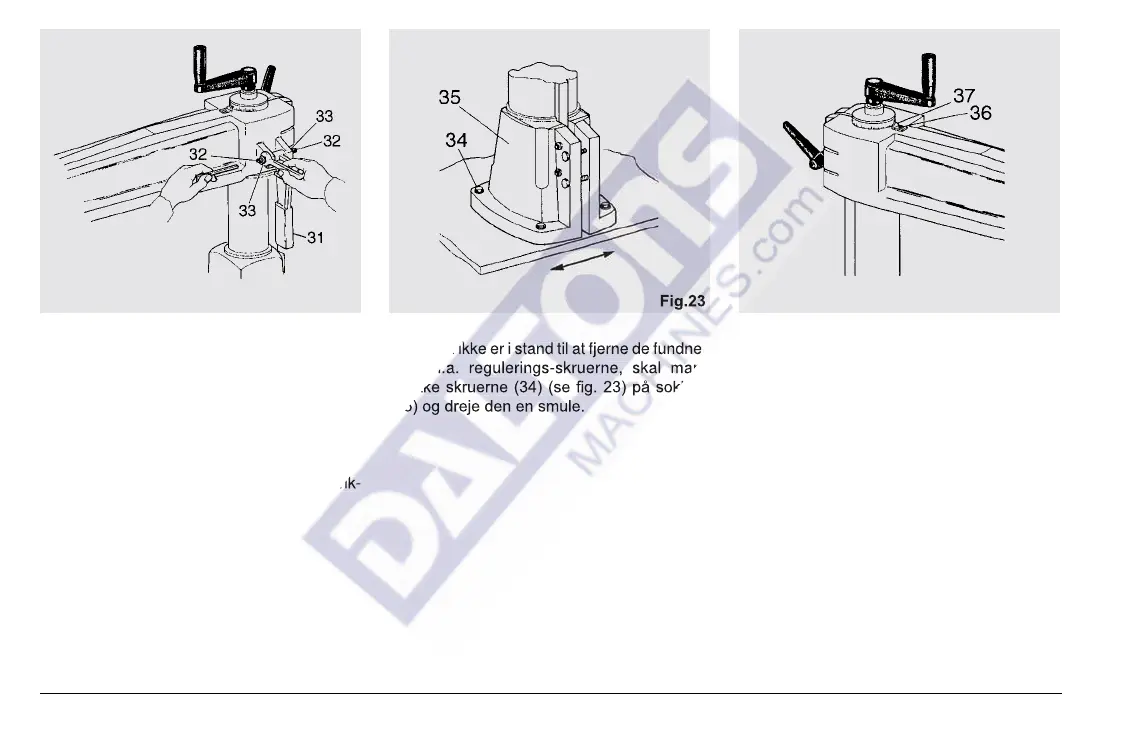

Fig.22
Hvis vinkelretheden ikke er korrekt, bedes man
følge nedenstående fremgangsmåde:
- Løft håndtaget til blokering af armen (31) (se
figur 22).
- Indstil på reguleringsstifterne (32), således at
stangen flyttes, for at fjerne de fundne fejl.
- Sænk kile-stangen og stram kontramøtrik-
kerne (33).
Hvis man ikke er i stand til at fjerne de fundne
fejl v.h.a. regulerings-skruerne, skal man
slække skruerne (34) (se fig. 23) på soklen
(35) og dreje den en smule.
Når den vinkelrette indstilling af armen i forhold
til anslagslinealen er nået, skal man placere
viseren på armen (se fig. 24). Slæk skruen (36)
og flyt viseren (37) til position 0 på den trin-
inddelte skydelære.
Fig.23 Fig.24
- Sænk kile-stangen og stram kontramøtrik-
Hvis man ikke er i stand til at fjerne de fundne
fejl v.h.a. regulerings-skruerne, skal man
slække skruerne (34) (se fig. 23) på soklen
(35) og dreje den en smule.
