Maggi JUNIOR 640 - Tilslutning Af Ledninger Til Klemrækken

105
DK

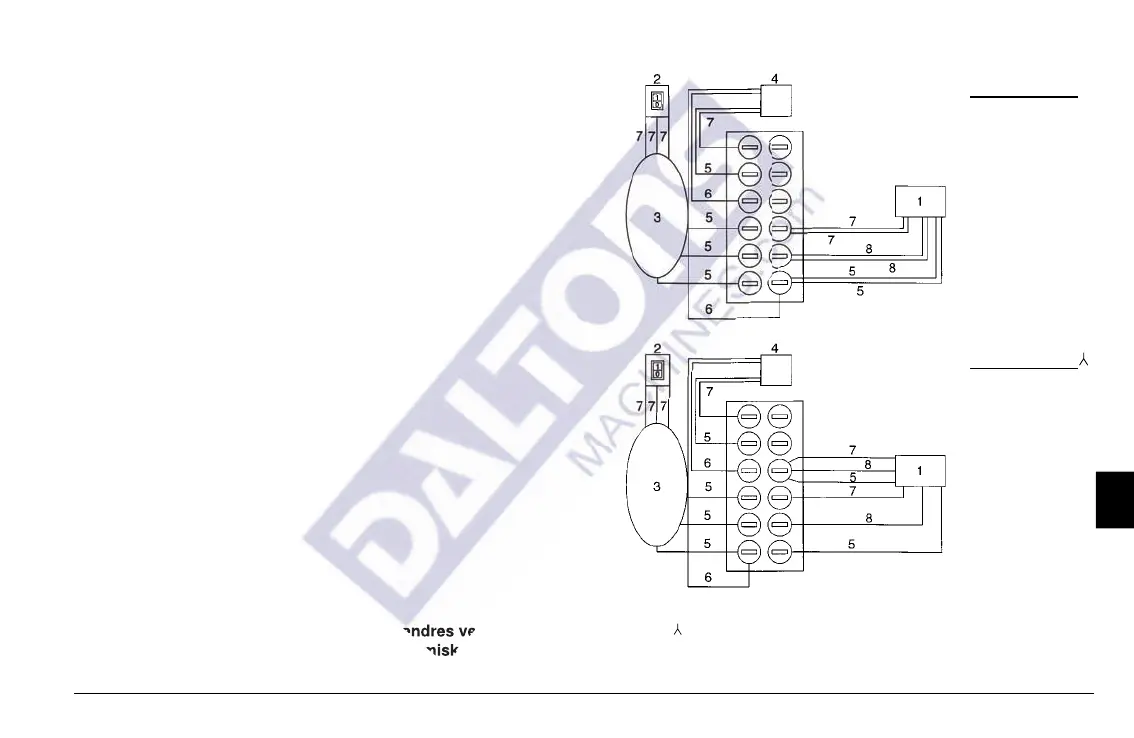

5-4 TILSLUTNING AF LEDNINGER TIL KLEMRÆKKEN
1 - Trefaset motor
2 - Afbryderkontakt
3 - Motorbeskyttelse
4 - Forsyning til motorbremse
5 - Sort
6 - Hvid
7 - Rød
8 - Grøn
N.B. Hvis motorens forsyningsspænding ændres ved at skifte forbindelsen ∆- på klemrækken, skal man kontrollere optagningen (A)
på motorskiltet og ændre den magnettermiske afbryder i motorbeskyttelses-dåsen! Følgende handling skal udføres af kvalificeret
personale.
Trefaset motor ∆
V 220 - 60 Hz
V 220 - 50 Hz
Trefaset motor
V 440 - 60 Hz
V 380 - 50 Hz
æ
ndres ved at skifte forbindelsen
ndre den magnettermiske afbryder i motorbeskyttelses-d
