KAPITEL 2 - EINBAU
2-1 HINWEISE ZUM EINBAU
In diesem Kapitel sind alle erfordlichen Infor-
mationen zum richtigen Einbau der Maschine
enthalten.
Entscheiden Sie zunächst, wo die Maschine
aufgestellt werden soll. Berücksichtigen Sie
dabei die Maschinenmaße, die in der Abbil-
dung unter Punkt 1-9 angegeben sind.
Die Freiräume für den Sicherheitsabstand von
der Maschine sind unter Punkt 2-2 angegeben.
Stellen Sie die Maschine in einem geschlosse-
nen Raum und an einer Stelle auf, die für die
Arbeit und zum leichten Anschluß an das Strom-
netz geeignet ist.
Der Raum, wo sich die Maschine befindet,
sollte für die Arbeit und Wartung ausreichend
beleuchtet sein.
Verwenden Sie bitte nur die von uns mitge-
lieferten oder angegebenen Schrauben, und
befolgen Sie bitte sorgfältig unsere Hinwei-
se zum Aufbau der Maschine. Der falsche
Aufbau der Maschine kann große Gefahren-
situationen schaffen..

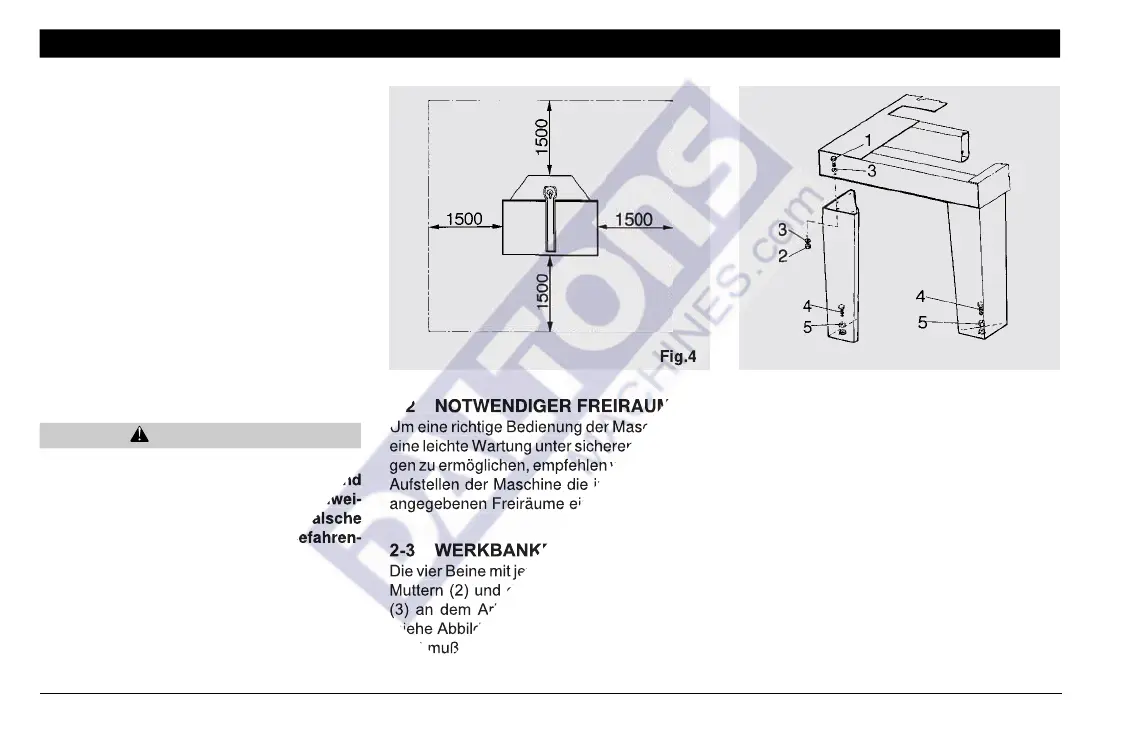

2-2 NOTWENDIGER FREIRAUM
Um eine richtige Bedienung der Maschine und
eine leichte Wartung unter sicheren Bedingun-
gen zu ermöglichen, empfehlen wir Ihnen beim
Aufstellen der Maschine die in der Abbildung
angegebenen Freiräume einzuhalten.
2-3 WERKBANKEINBAU
Die vier Beine mit jeweils 3 Schrauben (1), drei
Muttern (2) und den sechs Unterlegscheiben
(3) an dem Arbeitstisch Bank festschrauben
(siehe Abbildung).
Jetzt muß die Maschine ausgerichtet werden.
Mit Hilfe einer Wasserwaage die Maschine
ACHTUNG
Fig.4
Fig.5
durch Drehen der Schrauben (4) ausrichten.
Anschließend die (5) Kontermuttern festziehen
(Abb.5).
Um die größte Sicherheit und Leistung der
Maschine zu gewährleisten, muß diese auf
einem gut ausnivelliertem Zementfußboden
aufgestellt werden. Andernfalls muß für eine
Zementsockelbasis gesorgt werden.
Verwenden Sie bitte nur die von uns mitge-
lieferten oder angegebenen Schrauben, und
ltig unsere Hinwei-
se zum Aufbau der Maschine. Der falsche
e Gefahren-
