Maggi JUNIOR 640 - Työkaluvarren Kokoaminen Ja Sitä Vastaavat Ohjaus- Laitteet

117
SF
2-4 TYÖKALUVARREN KOKOAMI-
NEN JA SITÄ VASTAAVAT
OHJAUSLAITTEET
Varren kokoaminen voi aiheuttaa erinäisiä
riskejä johtuen sen kohtalaisesta painosta
(noin 60-90 kg). Suorita kokoaminen
nosturin kanssa tai ainakin toisen henkilön
avustuksella.

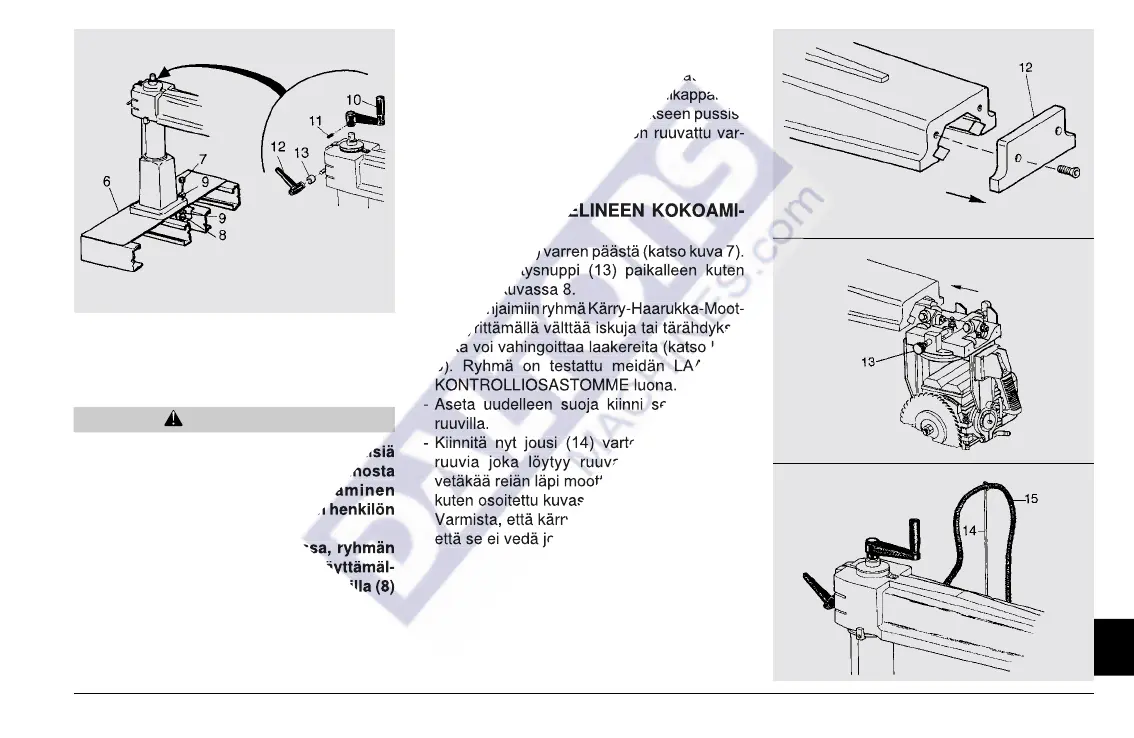

Kiinnitä, kuten osoitettu kuvassa, ryhmän
alusta ALUSTA-TOLPPA-VARSI käyttämäl-
lä neljä ruuvia (7) vastaavilla muttereilla (8)
ja prikoilla (9) työpöytään (6).
TARKKAAVAISUUS
Fig.6
Viittaamalla nyt yksityiskohtaan , aseta kahva
(10) varren nostamista varten ja kiinnitä se
asianmukaisella tapilla (11) joka hakataan si-
sälle vasaralla. Ota kädensija (12) välikappaleen
kanssa (13) joka on toimitettu erikseen pussis-
sa ja asenna se pulttiin joka on ruuvattu var-
teen.
2-5 TYÖKALUTELINEEN KOKOAMI-
NEN
Poista suoja (12) varren päästä (katso kuva 7).
- Aseta kiinnitysnuppi (13) paikalleen kuten
osoitettu kuvassa 8.
- Aseta ohjaimiin ryhmä Kärry-Haarukka-Moot-
tori, yrittämällä välttää iskuja tai tärähdyksiä
jotka voi vahingoittaa laakereita (katso kuva
8). Ryhmä on testattu meidän LAADUN-
KONTROLLIOSASTOMME luona.
- Aseta uudelleen suoja kiinni sen kahdella
ruuvilla.
- Kiinnitä nyt jousi (14) varteen käyttämällä
ruuvia joka löytyy ruuvattuna varteen ja
vetäkää reiän läpi moottorin sähköjohto (15)
kuten osoitettu kuvassa 9.
Varmista, että kärry voi liikkua vapaasti niin,
että se ei vedä johtoa.
Fig.7
Fig.8
Fig.9
