Maggi JUNIOR 640 - Het Zaagblad; Montage of Vervanging Van; Montage Van de Beschermkap

67
NL

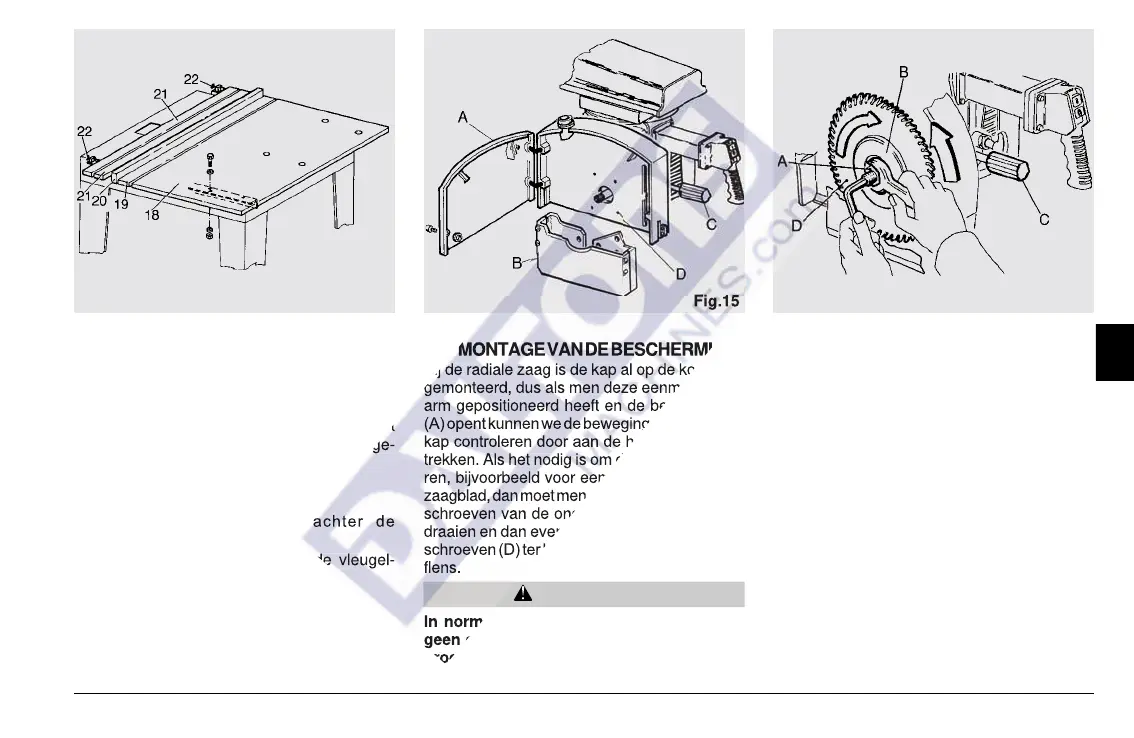

3) Draai goed de schroeven van de rechthoe-
ken aan en zet het werkvlak vast. Positioneer
het houten vlak (18) zoals aangegeven in
figuur 14 en maakt het met schroeven,
ringen en moeren vast. Tenslotte monteert
men de volgende onderdelen in de aange-
geven volgorde:
- de voorstang (19);
- de aanslaglineaal (20);
- de twee linealen (21), achter de
aanslaglineaal;
- bevestig tenslotte alles met de vleugel-
moeren aan de werktafel (22).
Fig.14
2-7 MONTAGE VAN DE BESCHERMKAP
Bij de radiale zaag is de kap al op de kopgroep
gemonteerd, dus als men deze eenmaal op de
arm gepositioneerd heeft en de beschermkap
(A) opent kunnen we de beweging van de onder-
kap controleren door aan de handgreep (C) te
trekken. Als het nodig is om de kap te verwijde-
ren, bijvoorbeeld voor een vervanging van het
zaagblad, dan moet men eerst de 4 bevestigings-
schroeven van de onderste beschermkap los-
draaien en dan eventueel het zaagblad en de 4
schroeven (D) ter bevestiging van de kap aan de
flens.
In normale gevallen moet men de kap om
geen enkele reden van de rest van de kop-
groep verwijderen.
Fig.15
OPGELET
2-8 MONTAGE OF VERVANGING VAN
HET ZAAGBLAD
Open de beschermkap van het zaagblad, trek
aan de handgreep (C), maak de bevestiging
los en zet de onderste beschermkap helemaal
naar onder en vergrendel hem daar. Doordat
de beschermkap in deze positie vast zit, heeft
u de noodzakelijke ruimte om de bevestigings-
flens van het zaagblad er langs te bewegen (B).
Om de moer met linkse schroefdraad los te
draaien (A) (zie fig. 16) moet men de motoras
met een inbussleutel vasthouden, zoals in fig.
16, en met een open sleutel in de richting van
de klok draaien. Tijdens deze operatie moet
men goed opletten dat men niet met de handen
tegen de zaagblad stoot. Het is dus raadzaam
om handschoenen aan te doen. Schuif dan de
Fig.16
