KAPITEL 3 - BRUG OG INDSTILLINGER

UDFØR ALDRIG NEDENSTÅENDE INDSTIL-

LINGER MENS MASKINEN ER TILSLUTTET

DEN ELEKTRISKE FORSYNING.

3-1 VINKELRETHED AF ARBEJDS-

BORDET I FORHOLD TIL VÆRK-

TØJET

- Åbn dækkepladen, som beskrevet i afsnit 2-

7, ved at skrue de 4 fastgøringsskruer af

forsiden på dækkepladen forneden og fjerne

den.

- Montér klingen mens dækkepladen er åben.

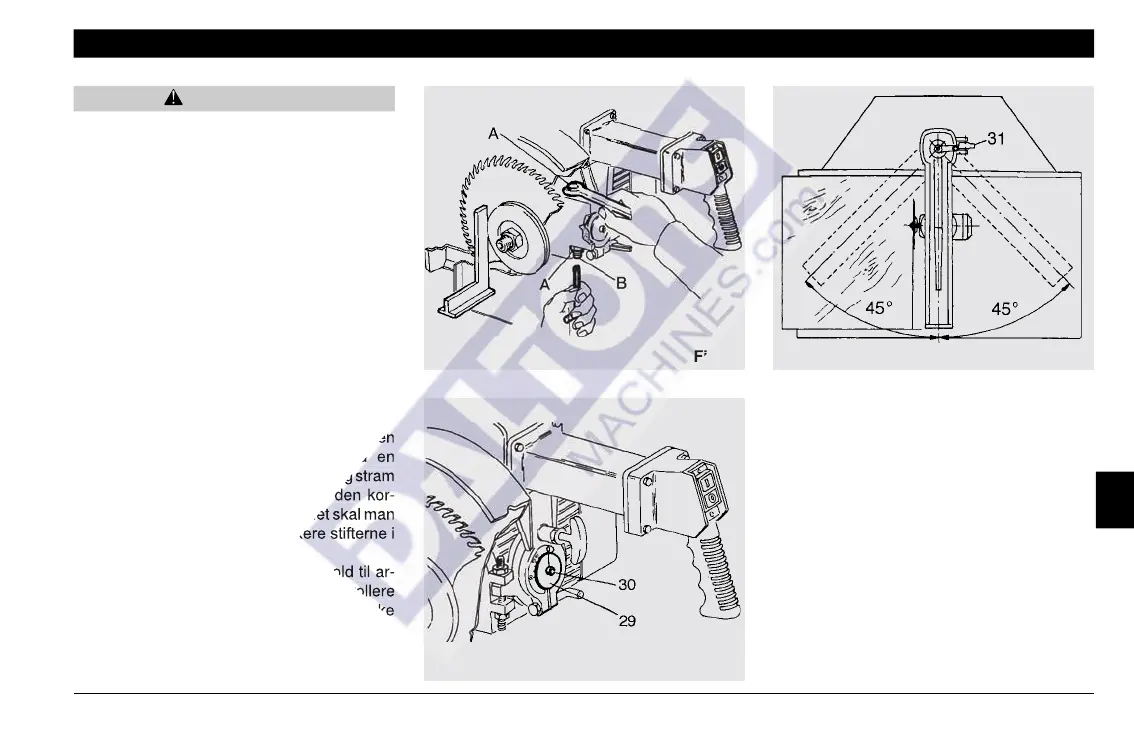

- Kontrollér ved hjælp af en vinkelmåler, at

klingen er fuldstændigt vinkelret mod bordet

(se fig. 19). Hvis dette ikke er tilfældet, skal

man indstille på møtrikken (A) med en åben

nøgle på 13, og på stiften (B) med en

unbrakonøgle. Slæk den øverste stift og stram

den nederste, eller viceversa; når den kor-

rekte vinkelrette indstilling er fundet skal man

stramme møtrikken (A) og blokere stifterne i

positionen.

- Når den vinkelrette indstilling i forhold til ar-

bejdsbordet er opnået, skal man kontrollere

og eventuelt justere viseren (29) ved at slække

skruen (30), således at den sorte linje står ud

for nul-positionen (se figur 20).

PAS PÅ

Fig.19

Fig.20

3-2 VINKELRET INDSTILLING AF

ARMEN MED ANSLAGS-

LINEALEN

- Placér armen på 0°, som vist på figur 21 og

blokér rotationen ved at indsætte stangen

(31) i det specielle rum.

- Læg en plade mod anslagslinealen, skær

pladen i hele vognens løbebane, og kontrollér

at skæringen er vinkelret (se figur 21).

Fig.21
