Maggi JUNIOR 640 - Johtojen Liittäminen Liitäntäkoteloon

131
SF

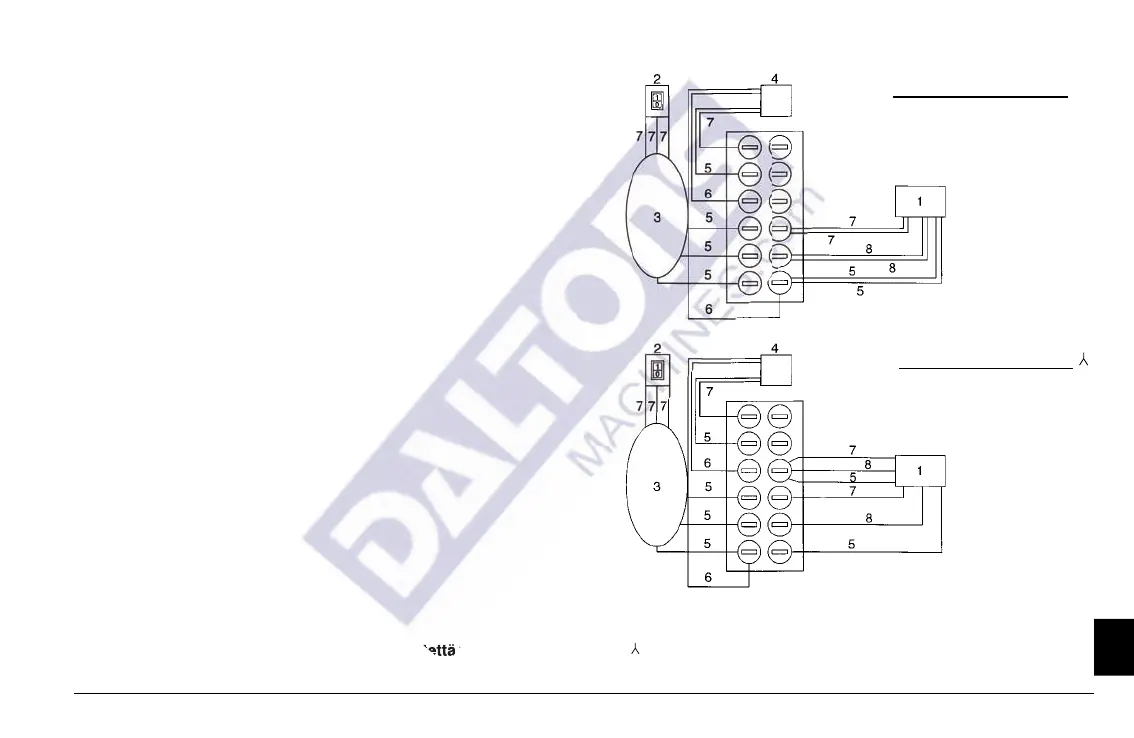

5-4 JOHTOJEN LIITTÄMINEN LIITÄNTÄKOTELOON
1 - Kolmivaiheinen moottori
2 - Katkaisija
3 - Moottorinsuojain
4 - Moottorin jarrun syöttäjä
5 - Musta
6 - Valkoinen
7 - Punainen
8 - Vihreä
HUOMIOI: Jos muutat moottorin syötön jännitettä vaihtamalla liitäntää ∆- liitäntäkoteloon tarkistakaa absorptio (A) moottorin laatassa
muuttamalla magneettitermiä moottorin suojainlaatikossa! Tämän toimenpiteen voi suorittaa vain pätevä henkilö
Kolmivaiheinen moottori ∆
V 220 - 60 Hz
V 220 - 50 Hz
Kolmivaiheinen moottori
V 440 - 60 Hz
V 380 - 50 Hz
