KAPITEL 3 - EINSTELLUNGEN
VOR EINSTELLUNGSARBEITEN AN DEN
NACHFOLGENDEN PUNKTEN MUSS DIE
MASCHINE STETS VOLLSTÄNDIG VON DER
STROMVERSORGUNG ABGESCHALTET
SEIN.
3-1 LOTRECHTE STELLUNG AR-
BEITSEBENE ZUM WERKZEUG
- Die Sägeblattabdeckung wie im Abschnitt 2-
7 beschrieben öffnen. Lösen Sie dafür die 4
Befestigungsschrauben und entfernen Sie
den vorderen Teil der Abdeckung.
- Das Sägeblatt bei offener Abdeckung ein-
bauen.
- Mit einem Winkel überprüfen, daß das Säge-
blatt genau senkrecht zur Arbeitsfläche steht
(Fig. 19). Andernfalls diese Einstellung über
Mutter (A) mit einem 13er-Maulschlüssel und
Stift (B) mit einem Inbusschlüssel vorneh-
men. Den oberen Stift lösen und den unteren
festziehen (oder umgekehrt), ist die senk-
rechte Stellung einmal gefunden worden, wer-
den die Stifte durch Festziehen der Mutter (A)
in ihrer jeweiligen Stellung blockiert.
- Ist die lotrechte Stellung zur Arbeitsplatte
hergestellt worden, muß Index (29) überprüft
und eventuell eingestellt werden. Hierzu
Schraube (30) soweit lösen, daß die schwar-
ze Linie mit der Nullstellung zur Deckung
kommt (siehe Abb.20).
ACHTUNG

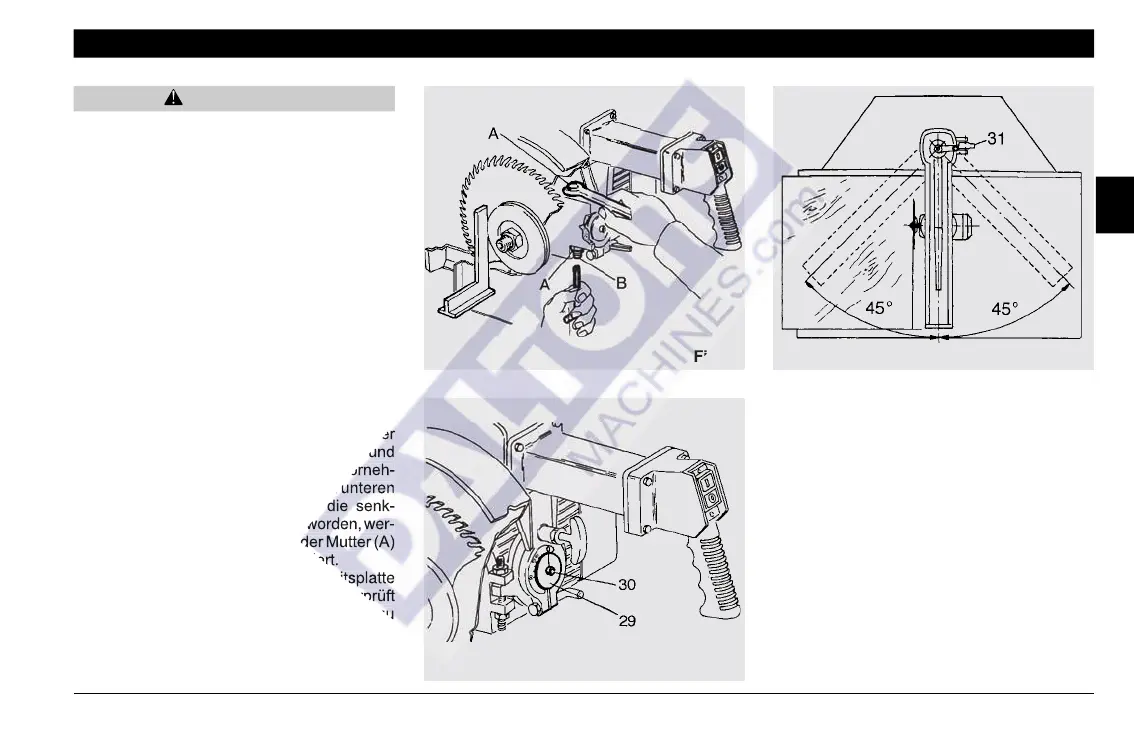

Fig.19
Fig.20
3-2 SENKRECHTE STELLUNG ARM
ZUR ANSCHLAGLEISTE
- Wie in Abb.21 gezeigt den Arm auf 0° stellen
und die Drehung durch Einschub des Hebels
(31) in die entsprechende Aussparung blok-
kieren.
- Ein Brett gegen die Anschlagleiste legen und
über die gesamte Länge des Wagenlaufes
sägen. Überprüfen, ob der Schnitt rechtwink-
lig ist (siehe Abb.21).
Fig.21
blatt genau senkrecht zur Arbeitsfläche steht
(Fig. 19). Andernfalls diese Einstellung über
Mutter (A) mit einem 13er-Maulschlüssel und
Stift (B) mit einem Inbusschlüssel vorneh-
men. Den oberen Stift lösen und den unteren
festziehen (oder umgekehrt), ist die senk-
rechte Stellung einmal gefunden worden, wer-
den die Stifte durch Festziehen der Mutter (A)
in ihrer jeweiligen Stellung blockiert.
- Ist die lotrechte Stellung zur Arbeitsplatte
hergestellt worden, muß Index (29) überprüft
und eventuell eingestellt werden. Hierzu
