Maggi JUNIOR 640 - Page 45

44

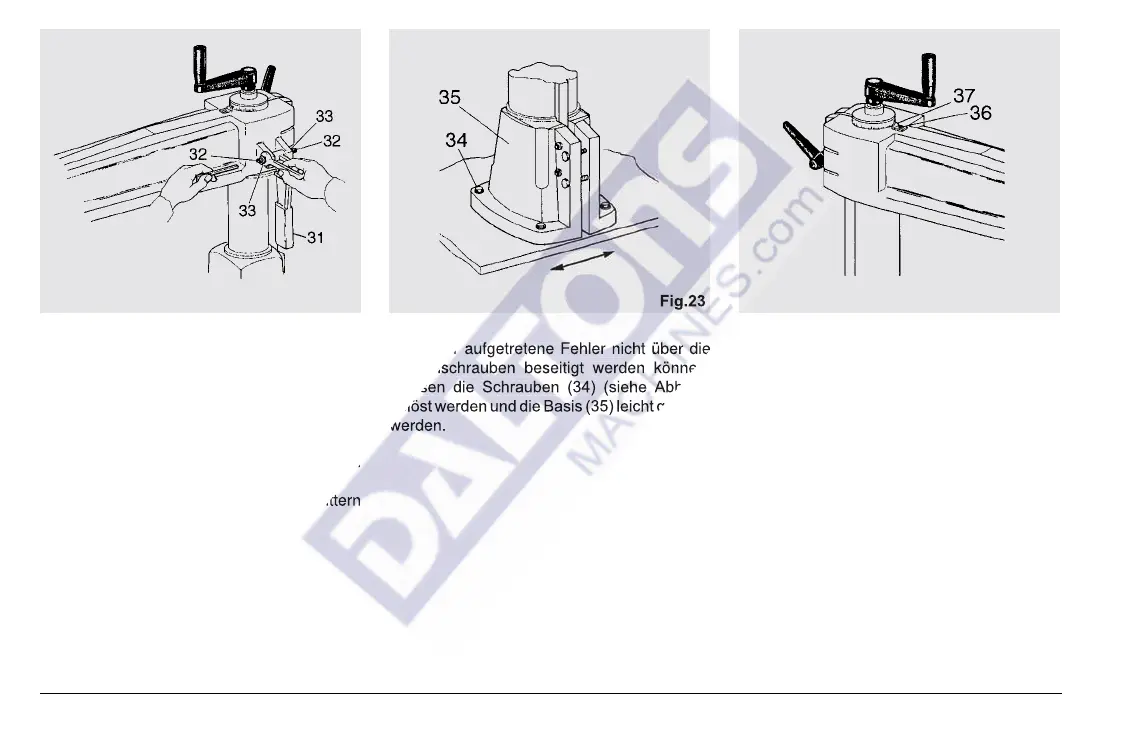

Fig.22
Bei nicht rechtwinkligem Schnitt wie folgt vor-
gehen:
- Blockierhebel des Arms anheben (31) (siehe
Abb.22).
- Einstellstifte (32) betätigen, daß der Hebel
soweit verstellt wird bis der Fehler behoben
ist.
- Hebel wieder ablassen und Kontermuttern
(33) festziehen.
Sollte der aufgetretene Fehler nicht über die
Einstellschrauben beseitigt werden können,
müssen die Schrauben (34) (siehe Abb.23)
gelöst werden und die Basis (35) leicht gedreht
werden.
Ist die senkrechte Stellung des Arms zur An-
schlagleiste eingestellt worden, muß der Index
am Arm (siehe Abb.24) endgültig eingestellt
werden. Schraube (36) lösen und Index (37)
mit Nullstellung des Nonius zur Deckung brin-
gen.
