94
PAS PÅ

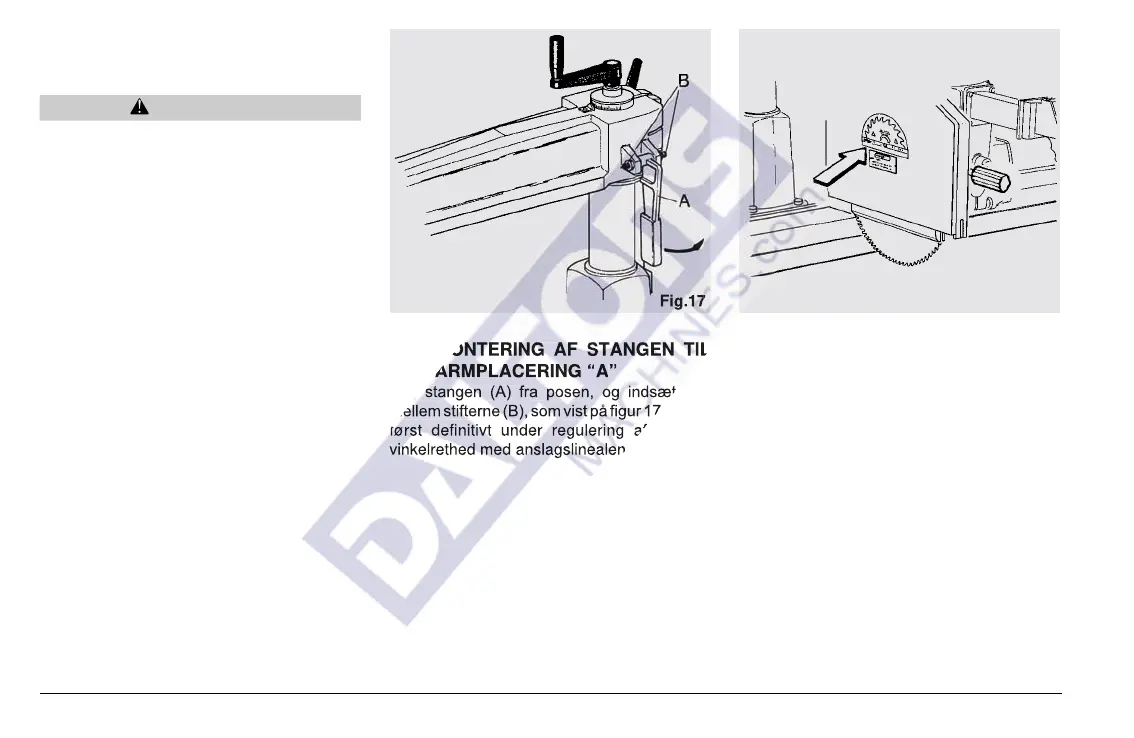

Fig.17
2-9 MONTERING AF STANGEN TIL
ARMPLACERING “A”
Tag stangen (A) fra posen, og indsæt den
mellem stifterne (B), som vist på figur 17. Stram
først definitivt under regulering af armens
vinkelrethed med anslagslinealen.
2-10 TILSLUTNING AF RADIALSAVEN
TIL DEN ELEKTRISKE FORSYNING
Maskinen leveres med en forsyningsledning
uden stik til den elektriske energi. Derfor skal
man tilslutte ledningen til strømudtaget for ho-
ved-forsyningslinjen, og kontrollere, at
forsynings-spændingen og –frekvensen for den
elektriske motor monteret på maskinen stem-
mer overens med spændingen til rådighed i
brugerens lokaler.
Værdierne for den elektriske spænding og fre-
kvens, hvormed motoren skal forsynes, er vist
på et specielt skilt
Når maskinen er blevet tilsluttet, skal man
kontrollere, at klingen drejer i den rigtige ret-
ning ved at læse skiltet på klinge-dækkepladen
(se figur 18).
Fig.18
løfte den, så snart den har overskredet motor-
akslen. Følg den modsatte fremgangsmåde
ved placering af klingen i lejet.
Vær meget omhyggelig med retningen af
klingens tænder, og sørg for at den er, som
vist på fig. 16.
Klingerne skal have et midterhul på Ø 30
mm (Ø 1'') og en max diameter på Ø 400 mm
(Ø 14''), Ø 450 mm (Ø 16'') afhængig af
dækkepladen og motoren (aksel i tommer)
monteret på maskinen.
2-9 MONTERING AF STANGEN TIL
Tag stangen (A) fra posen, og indsæt den
mellem stifterne (B), som vist på figur 17. Stram
først definitivt under regulering af armens
vinkelrethed med anslagslinealen.
