Maggi JUNIOR 640 - Aansluiting Draden Aan Het Klemmenblok

79
NL

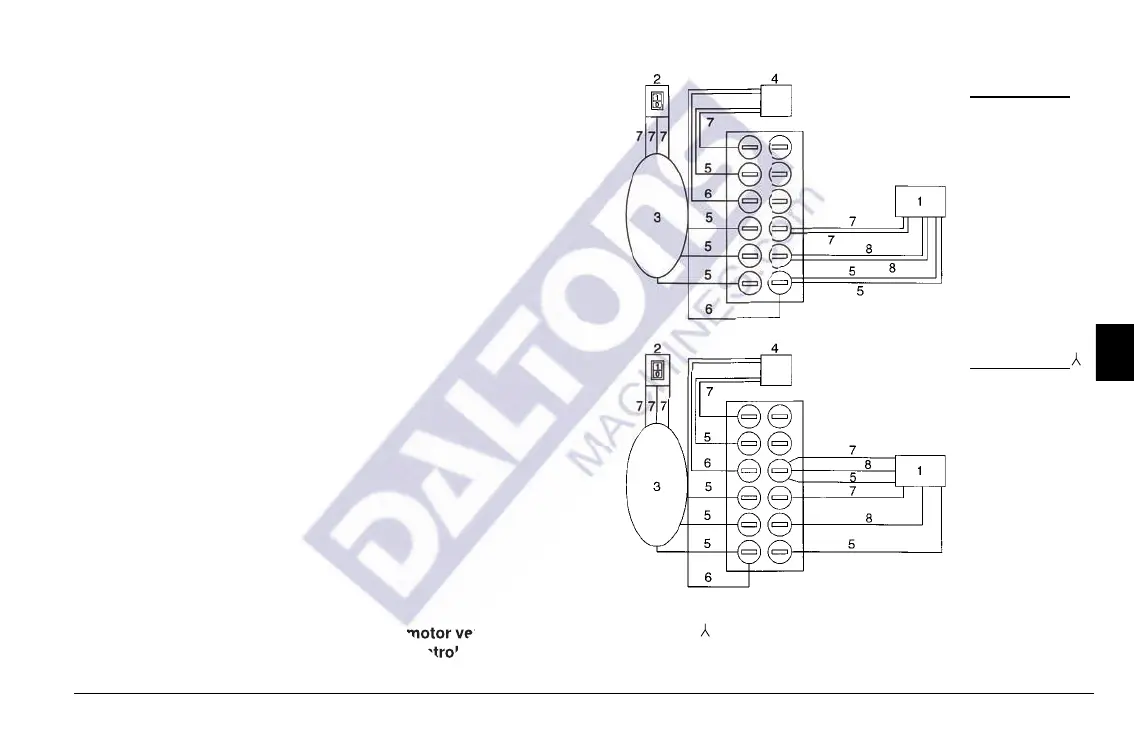

5-4 AANSLUITING DRADEN AAN HET KLEMMENBLOK
1 - Driefasemotor
2 - Schakelaar
3 - Motorbeveiliging
4 - Voeding motorrem
5 - Zwart
6 - Wit
7 - Rood
8 - Groen
N.B. Als men de voedingsspanning van de motor verandert door de aansluiting ∆- aan het klemmenblok te veranderen, moet men de
stroomopname (A) op het motorplaatje controleren en de magnetothermische schakelaar in de motorbeschermingsdoos veranderen!
De volgende handeling moet door gekwalificeerd personeel worden uitgevoerd
Driefasemotor ∆
V 220 - 60 Hz
V 220 - 50 Hz
Driefasemotor
V 440 - 60 Hz
V 380 - 50 Hz
N.B. Als men de voedingsspanning van de motor verandert door de aansluiting
stroomopname (A) op het motorplaatje controleren en de magnetothermische schakelaar in de motorbeschermingsdoos veranderen!
