Maggi JUNIOR 640 - Einbau der Sägeblattab- Deckung; Einbau oder Austausch des Sägeblattes

41
D
3) Ziehen Sie alle Schrauben der Winkeleisen
fest. Befestigen Sie jetzt die Arbeitsplatte.
Die Holzplatte (18) wie in der Abb.17 ange-
geben anbringen und mit den angegebe-
nen Schrauben, Scheiben und Muttern be-
festigen. Anschließend folgende Teile an-
bringen:
- Vordere Leiste (19) 85 mm breit;
- Anschlagsleiste (20) 60 mm hoch;
- Die zwei Leisten (21) 60 mm breit, hinter
der Anschlagsleiste;
- Alles an der Arbeitsplatte durch die Flügel-
schrauben (22) befestigen.

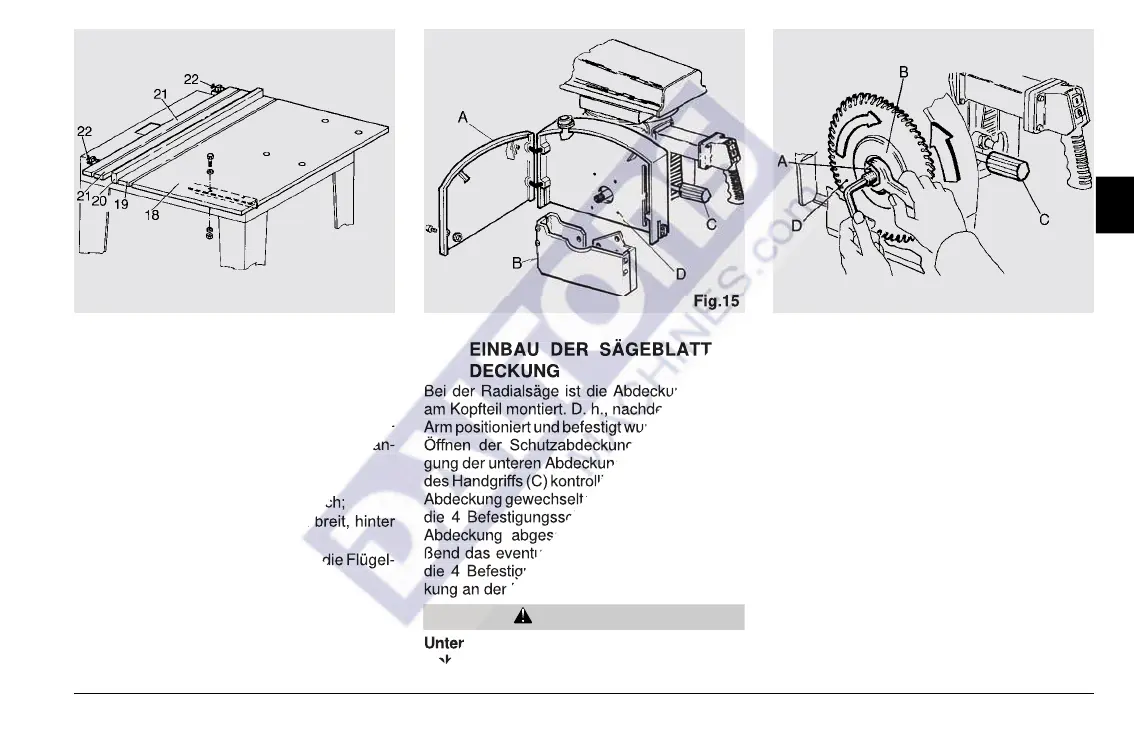

Fig.14
2-7 EINBAU DER SÄGEBLATTAB-
DECKUNG
Bei der Radialsäge ist die Abdeckung bereits
am Kopfteil montiert. D. h., nachdem diese am
Arm positioniert und befestigt wurde, kann beim
Öffnen der Schutzabdeckung (A) die Bewe-
gung der unteren Abdeckung durch Betätigung
des Handgriffs (C) kontrolliert werden. Muss die
Abdeckung gewechselt werden, müssen zuerst
die 4 Befestigungsschrauben an der unteren
Abdeckung abgeschraubt werden. Anschlie-
ßend das eventuell eingebaute Sägeblatt und
die 4 Befestigungsschrauben (D) der Abdek-
kung an der Flansch abschrauben.
Unter normalen Arbeitsbedingungen darf das
Gehäuse nie vom Kopfteil abgebaut werden.
Fig.15
ACHTUNG
2-8 EINBAU ODER AUSTAUSCH DES
SÄGEBLATTES
Zum Öffnen der Sägeblattabdeckung am Hand-
griff (C) die Blockierung lösen, das untere Ab-
deckungsteil vollständig nach unten abklappen
und dort blockieren. Bei einer derart geöffneten
und blockierten Sägeblattabdeckung haben Sie
den notwendigen Freiraum zur Durchführung
der Blockierungsflansch (B) des Sägeblattes.
Zum Lösen der Mutter (A) mit Linksgewinde
(Fig. 16) muß die Motorwelle durch einen In-
busschlüssel (Fig. 16) festgehalten und die
Mutter mit einem Maulschlüssel gelöst werden
(in Uhrzeigersinn drehen). Achten Sie bei die-
ser Arbeit darauf, daß Sie sich nicht am Säge-
blatt verletzen. Benutzen Sie Schutz-
handschuhe. Jetzt kann die äußere Flansch
Fig.16
nen Schrauben, Scheiben und Muttern be-
festigen. Anschließend folgende Teile an-
- Anschlagsleiste (20) 60 mm hoch;
- Die zwei Leisten (21) 60 mm breit, hinter
- Alles an der Arbeitsplatte durch die Flügel-
2-7 EINBAU DER S
Ä
GEBLATTAB-
DECKUNG
Bei der Radialsäge ist die Abdeckung bereits
am Kopfteil montiert. D. h., nachdem diese am
Arm positioniert und befestigt wurde, kann beim
Öffnen der Schutzabdeckung (A) die Bewe-
gung der unteren Abdeckung durch Betätigung
des Handgriffs (C) kontrolliert werden. Muss die
Abdeckung gewechselt werden, müssen zuerst
die 4 Befestigungsschrauben an der unteren
Abdeckung abgeschraubt werden. Anschlie-
ßend das eventuell eingebaute Sägeblatt und
die 4 Befestigungsschrauben (D) der Abdek-
kung an der Flansch abschrauben.
Unter normalen Arbeitsbedingungen darf das
Geh
Fig.15
Fig.15
