Maggi JUNIOR 640 - Page 123

122

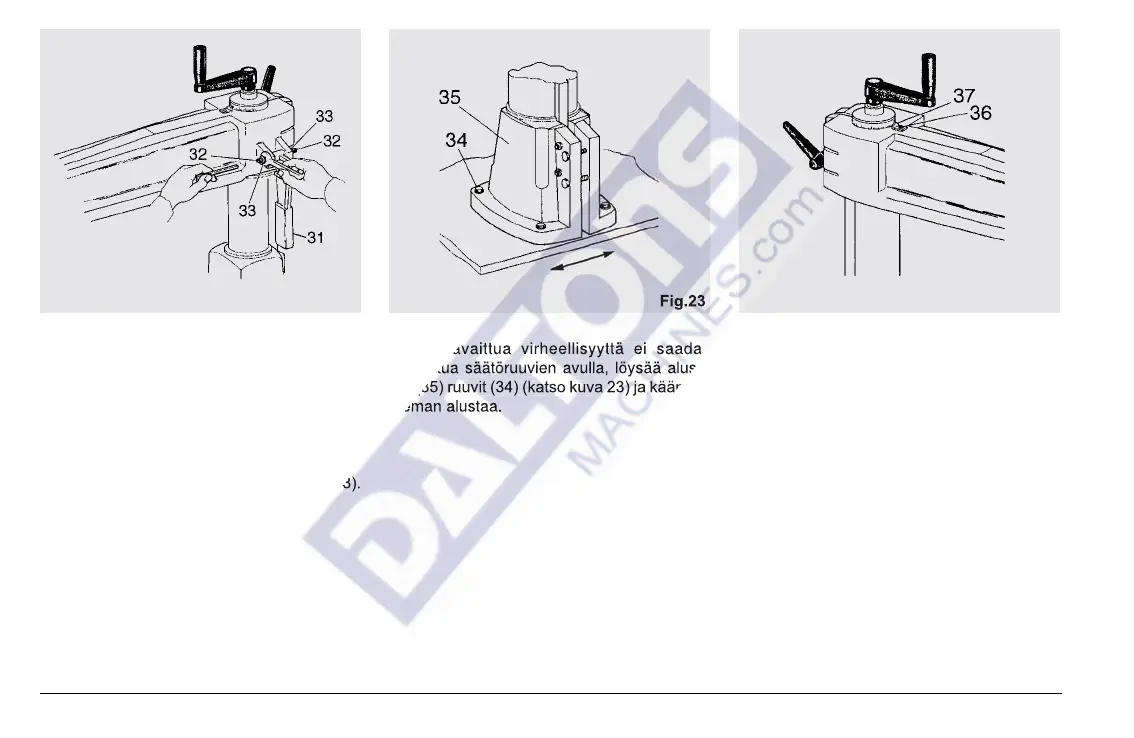

Fig.22
Mikäli suorakulmaisuudessa esiintyy
virheellisyyksiä, toimikaa seuraavasti:
- Nostakaa varren kiinnityskahva (31) (katso
kuva 22).
- Käännä säätöruuvia (32) siten että vipu siirtyy
niin, että havaittu virheellisyys poistuu.
- Laske kiilavipua ja kiinnitä vastamutterit (33).
Mikäli havaittua virheellisyyttä ei saada
poistettua säätöruuvien avulla, löysää alus-
tan (35) ruuvit (34) (katso kuva 23) ja käännä
hieman alustaa.
Kun varsi on saatu suoraankulmaan
pidikelistaan nähden, suoritetaan lopullinen
varressa olevan osoittimen sijoittaminen (kat-
so kuva 24). Löysää ruuvi (36) ja siirrä osoitin
(37) niin, että se vastaa 0 asentoa
noonioasteikossa.
