Manual de instalação
12
RKHBH/X008BB
Unidade de interior para o sistema de bomba de calor ar/água
4PW62574-2 – 10.2010

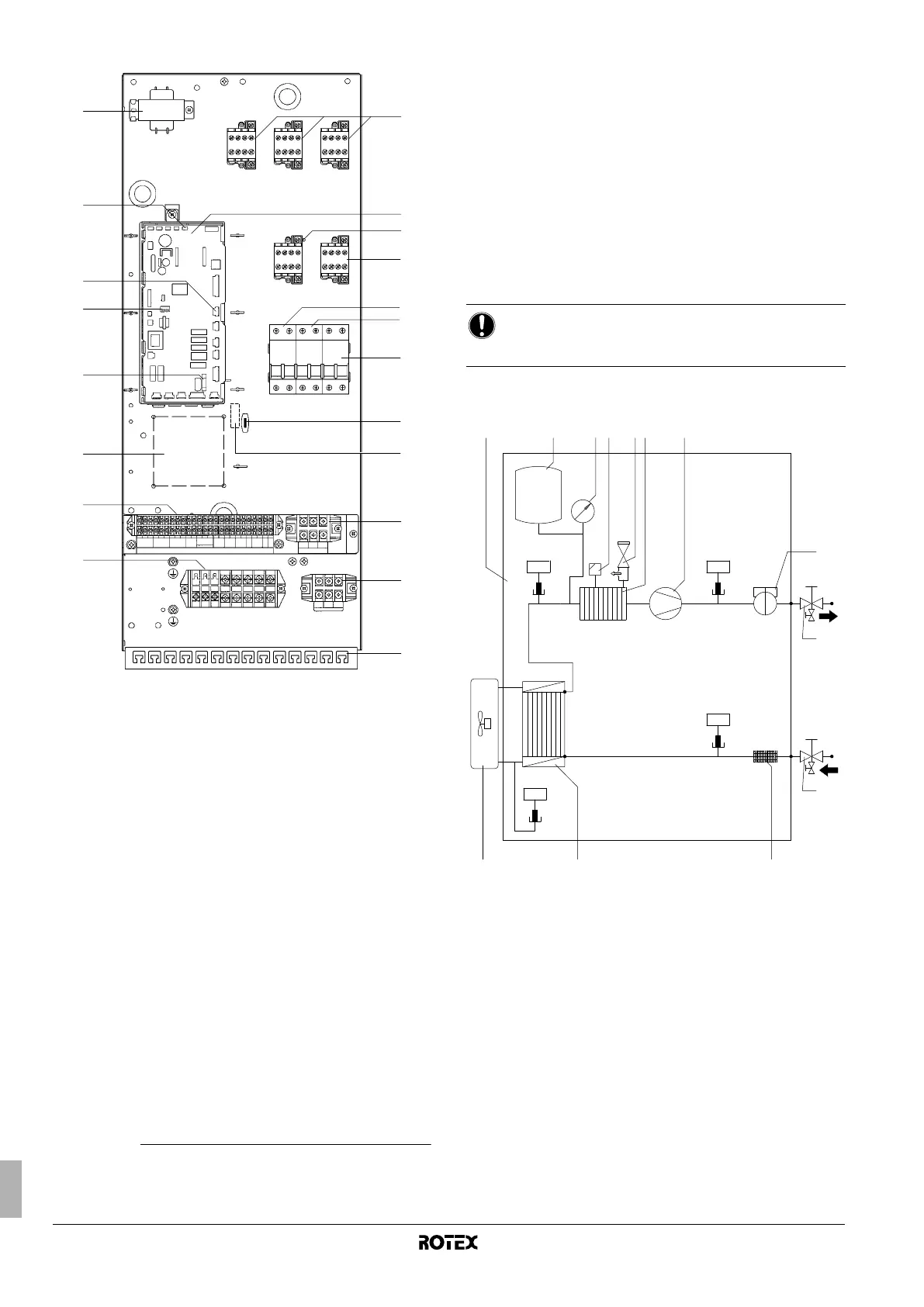

5.3. Componentes principais da caixa de distribuição
1. Contactores do aquecedor de reserva: K1M, K2M, K5M e K6M.
2. Placa de circuito impresso principal
A placa de circuito impresso principal controla o funcionamento
da unidade.
3. Contactor do aquecedor de apoio, K3M (apenas nas instalações
com tanque de água quente doméstica)
(1)
4. Disjuntor do aquecedor de apoio, F2B (apenas nas instalações
com tanque de água quente doméstica)
(2)
O disjuntor protege o aquecedor de apoio, no tanque de água
quente doméstica, contra sobrecargas ou curto-circuitos.
5. Disjuntor do aquecedor de reserva, F1B, F3B
O disjuntor protege o circuito eléctrico do aquecedor de reserva
contra sobrecargas ou curto-circuitos.
6. Placas de bornes
As placas de bornes possibilitam uma ligação fácil das ligações
eléctricas locais.
7. Apoios para as braçadeiras de cabos
Os apoios para as braçadeiras de cabos permitem fixar as
ligações eléctricas locais à caixa de distribuição, utilizando
braçadeiras, para protegê-los contra tracção excessiva.
8. Placas de bornes, X3M e X4M (apenas nas instalações com
tanque de água quente doméstica)
(3)
9. Fusível da placa de circuito impresso, FU1
10. Interruptores de configuração, SS2
Os interruptores de configuração SS2 são 4 ao todo, permitindo
configurar vários parâmetros da instalação. Consulte a "8.1. Visão
geral da regulação dos interruptores de configuração" na página 24.
11. Encaixe X13A
O encaixe X13A recebe o conector K3M (apenas nas
instalações com tanque de água quente doméstica).
12. Encaixe X9A
O encaixe X9A recebe o conector do termístor (apenas nas
instalações com tanque de água quente doméstica).
13. Fusível FU2 (fusível em série)
14. Transformador TR1
15. A4P
Placa de circuito impresso de E/S digital (apenas nas
instalações com kit de alarme remoto).
16. X6YA/X6YB/X6Y
Conectores para ligar a uma fonte de alimentação com tarifário
normal. Consulte também "Ligação a uma fonte de alimentação
com tarifários bonificados" na página 22.
5.4. Diagrama funcional
1 Unidade de exterior
2 Unidade de interior
3 Reservatório de expansão
4 Manómetro
5 Válvula de purga de ar
6 Válvula de segurança
7 Aquecedor de reserva
8 Bomba
9 Fluxóstato
10 Saída de água da válvula de fecho, com válvula
de drenagem (instalação no local)
11 Entrada de água da válvula de fecho, com válvula
de drenagem (instalação no local)
12 Filtro
13 Permutador de calor
R1T Termístor do permutador de calor da saída de água
R2T Termístor do aquecedor de reserva da saída de água
R3T Termístor do lado do refrigerante líquido
R4T Termístor da entrada de água
(1) Apenas aplicável ao tanque com aquecedor eléctrico de apoio integrado
(RKHW*).
(2) Apenas aplicável ao tanque com aquecedor eléctrico de apoio integrado
(RKHW*).
(3) Apenas aplicável ao tanque com aquecedor eléctrico de apoio integrado
(RKHW*).
TR1
K1M K2M
K5M
K3M K6M
F2B F3B F1B
X1M
X3M
X2M X4M
A1P
A4P
14
12
11
10
9
15
6
6
1
2
3
1
5
13
8
7
8
X9A
X13A
SS2
FU2
FU1
4
5
16
AVISO
O esquema eléctrico encontra-se no interior da tampa da
caixa de distribuição.
R4T
H
2
O
t >
R3T
t >
R2T
t >
R1T
t >
9
10
11
32 4 8
12131
5 6 7
