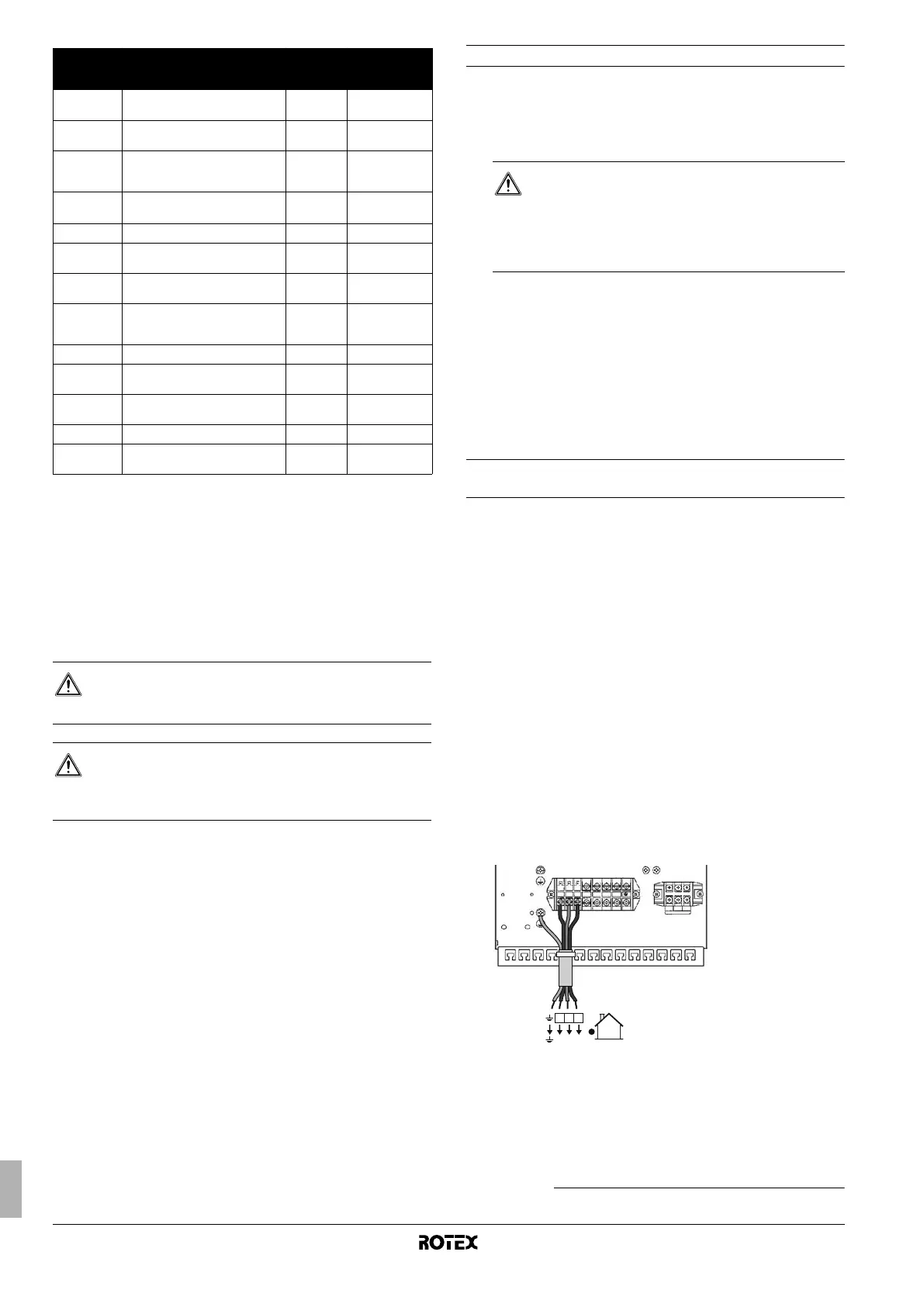

Manuale d'installazione
20
RKHBH/X008BB
Unità interna per sistema a pompe di calore aria acqua
4PW62574-1 – 10.2010
Linee guida per collegamenti in loco
■ La maggior parte dei collegamenti in loco sull'unità interna deve
essere eseguita sulla morsettiera all'interno del quadro elettrico.
Per accedere alla morsettiera, rimuovere il coperchio dell'unità
interna e il coperchio di servizio del quadro elettrico, vedere
"5.1. Apertura dell'unità interna" a pagina 10.
■ Supporti a fascetta per cavi sono disponibili sul lato inferiore del
quadro elettrico. Fissare tutti i cavi utilizzando le apposite
fascette (da reperire in loco).
■ Un circuito di alimentazione dedicato è richiesto per il
riscaldatore di riserva.
■ Le installazioni dotate di un serbatoio dell'acqua calda per usi
domestici (opzionale) richiedono un circuito di alimentazione
dedicato per il surriscaldatore
(1)
.
Consultare il manuale d'installazione del serbatoio dell'acqua
calda per usi domestici.
Collegamento del cavo di alimentazione e di comunicazione
dell'unità interna
Circuito d'alimentazione e caratteristiche dei cavi
L'alimentazione dell'unità interna deve essere fornita attraverso
l'unità esterna. La comunicazione di dati con l'unità esterna viene
effettuata attraverso lo stesso cavo.
Per tutte le linee guida e le specifiche relative ai collegamenti elettrici
sul posto tra l'unità interna e quella esterna, consultare il manuale di
installazione dell'unità esterna.
Procedura
1 Utilizzando il cavo adatto, collegare il circuito di alimentazione ai
terminali appropriati come illustrato nello scherma elettrico
e nell'illustrazione sotto.
2 Collegare il cavo di messa a terra (giallo/verde) alla vite di terra
della piastra di montaggio del quadro elettrico.
3 Fissare il cavo agli appositi supporti utilizzando le fascette per
garantire la resistenza alle sollecitazioni.
4 Durante la stesura dei cavi, verificare che non ostacolino
il montaggio del coperchio dell'unità interna; vedere la figura 3.
Nota: le figure mostrano solo i collegamenti in loco rilevanti.
Componente Descrizione
Numero
richiesto di
conduttori
Massimo
assorbimento in
funzionamento
1 Cavo di alimentazione per l'unità
esterna
2+GND
(a)
(a) Vedere la targhetta informativa sull'unità esterna.
2 Cavo di alimentazione e di
comunicazione dell'unità interna
3+GND
(b)
(b) Sezione del cavo 2,5 mm
2
3 Cavo di alimentazione per il
riscaldatore della piastra di
fondo
(c)
(c) Il cavo del riscaldatore della piastra di fondo è applicabile solo in
combinazione con RRLQ o nel caso del kit EKBPHT opzionale.
2
(d)
(d) Sezione minima del cavo 0,75 mm
2
4 Cavo di alimentazione del
riscaldatore di riserva
2+GND
o 3+GND
(e)
(e) Vedere la tabella in "Collegamento dell'alimentazione elettrica del riscaldatore
di riserva" a pagina 21.
5 Cavo del termostato ambiente 3 o 4 100 mA
(d)
6 Cavo di comando della valvola
a 3 vie
2+GND 100 mA
(d)
7 Cavo di comando della valvola
a 2 vie
2+GND 100 mA
(d)
8 Cavo di alimentazione e di
protezione termica del
surriscaldatore
(f)
(f) Applicabile solo per il serbatoio con surriscaldatore elettrico incorporato
(RKHW*).
4+GND
(b)
9 Cavo del termistore 2
(g)
(g) Il termistore e il filo di connessione (12 m) vengono forniti insieme all'unità
interna.
10 Cavo di alimentazione del
surriscaldatore
(f)
2+GND 13 A
11 Cavo dell'alimentazione a tariffa
kwh ridotta (contatto pulito)
2
(h)
(h) Sezione del cavo da 0,75 mm
2
a 1,25 mm
2
, lunghezza massima: 50 m.
Il contatto privo di tensione garantisce il carico minimo applicabile di 15 V CC,
10 mA.
12 Cavo dell'interfaccia dell'utente 2
(i)
(i) Sezione del cavo da 0,75 mm
2
a 1,25 mm
2
, lunghezza massima: 500 m.
13 Alimentazione a tariffa kWh
normale
2+GND
(b)
ATTENZIONE
Scegliere le dimensioni di tutti i cavi e i fili in base alla
legislazione applicabile.
AVVERTIMENTO
Dopo aver completato i collegamenti elettrici, accertarsi
che ogni parte e terminale elettrici all'interno del quadro
elettrico siano ben saldi.
AVVERTIMENTO
Togliere tutta l'alimentazione – (alimentazione
dell'unità esterna, nonché alimentazione del
riscaldatore di riserva e del serbatoio dell'acqua calda
per usi domestici, se applicabile) – prima di rimuovere
il coperchio di servizio del quadro elettrico.
(1) Applicabile solo per il serbatoio con surriscaldatore elettrico incorporato
(RKHW*).
X3M
X1M
123
1 3
2
123
