Montagehandleiding
3
RKHBH/X008BB
Binnenunit voor lucht-water-warmtepompsysteem
4PW62574-2 – 10.2010

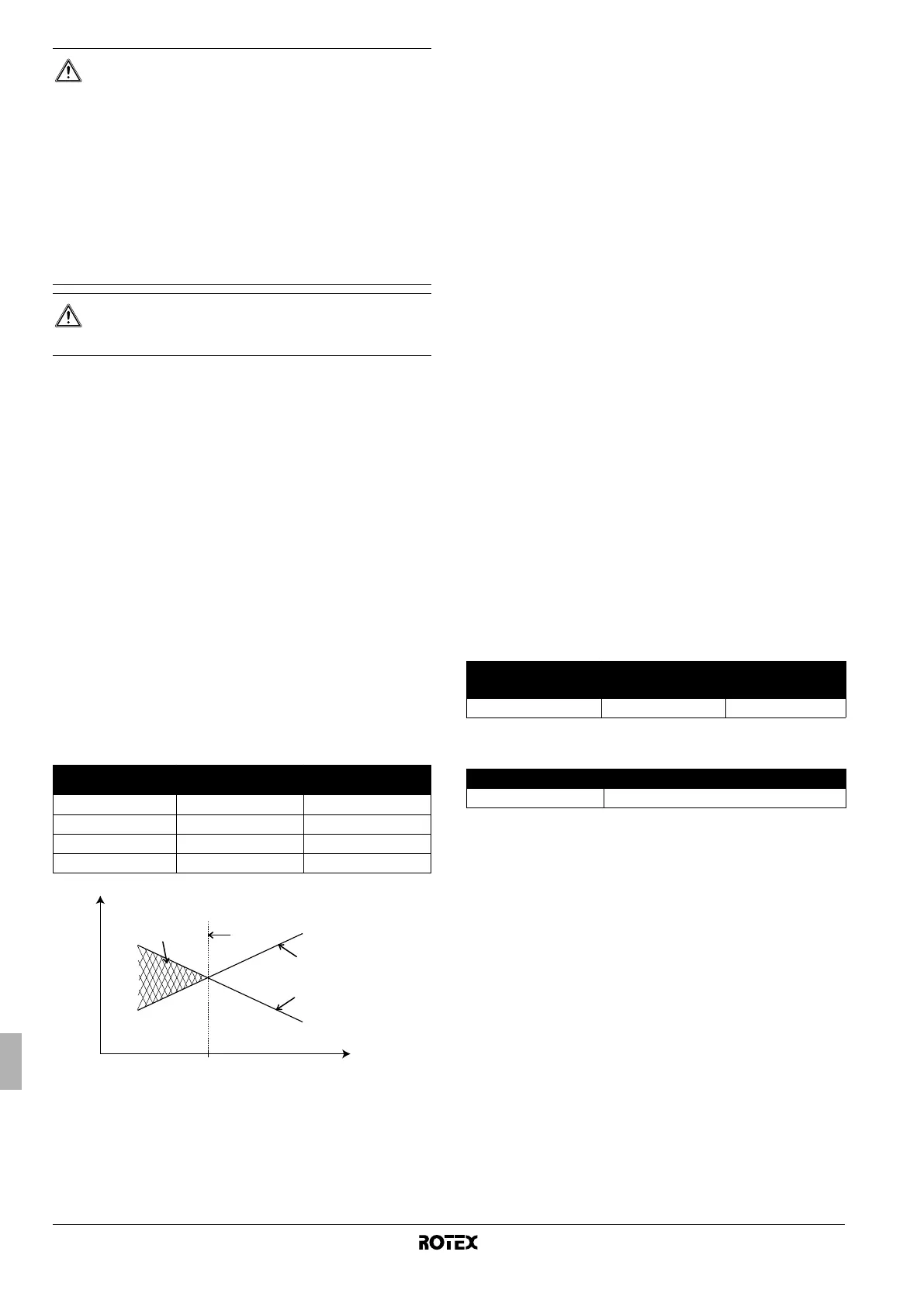

3. INLEIDING
3.1. Algemene informatie
Onze welgemeende dank voor de aankoop van deze binnenunit.
De unit is het onderdeel voor binnenshuis van de lucht-water
RRLQ
-
warmtepompen. Deze unit is ontworpen om binnenshuis tegen de
muur gemonteerd te worden. Zie "6.1. Keuze van de installatieplaats"
op pagina 12.
De unit kan gecombineerd worden met ventilator-
convectoren van Rotex, vloerverwarmingstoepassingen, radiatoren
op lage watertemperatuur, Rotex verwarmingstoepassingen van
water voor huishoudelijk gebruik.
Units voor verwarmen/koelen en units voor alleen verwarmen
De unitreeks bestaat uit twee hoofdversies: een versie voor verwarmen/
koelen (
RKHBX
) en een versie voor alleen verwarmen (
RKHBH
).
Beide versies worden geleverd met een ingebouwde backupverwarming
voor extra verwarmingscapaciteit bij lage buitentemperaturen. De
backupverwarming dient ook als backup ingeval de buitenunit een
defect vertoont. De backupverwarmingsmodellen zijn verkrijgbaar voor
een verwarmingscapaciteit van 3, 6 en 9 kW, en – afhankelijk van de
verwarmingscapaciteit – voor twee verschillende voedingsspecificaties.
1 Capaciteit van de warmtepomp
2 Vereiste verwarmingscapaciteit (plaatsafhankelijk)
3 Bijkomende verwarmingscapaciteit geleverd door
de backupverwarming
4 Evenwichtstemperatuur (kan worden ingesteld via de
gebruikersinterface, zie "8.9. Lokale instellingen" op
pagina 26)
T
A
Omgevings(buiten)temperatuur
P
H
Verwarmingscapaciteit
Tank voor huishoudelijk warm water (optie)
Een optionele tank voor warm water voor huishoudelijk gebruik kan
op de binnenunit worden aangesloten. De tank voor warm water voor
huishoudelijk gebruik kan in de volgende 2 versies geleverd worden:
■ tank met ingebouwde elektrische boosterverwarming (RKHW*)
in 1 enkel uitvoering: een inhoud van 300 liter,
■ tank zonder elektrische boosterverwarming (RKHTS) in
2 verschillende uitvoeringen: een inhoud van 200 of 260 liter.
Zie de montagehandleiding van de tank voor warm water voor
huishoudelijk gebruik voor meer informatie.
Lekbakkit (optie)
Voor versies voor verwarmen/koelen (RKHBX) moet de lekbakkit
EKHBDP worden geïnstalleerd.
Voor meer informatie over de lekbakkit, zie "6.5. Installatie van de
lekbakkit EKHBDP (alleen voor RKHBX-modellen)" op pagina 14.
Kit digitale I/O-printplaat (optie)
Een optionele EKRP1HB digitale I/O-printplaat kan op de binnenunit
worden aangesloten en biedt:
■ een uitgang voor een alarm op afstand,
■ een uitgang om de verwarming/koeling AAN/UIT te schakelen,
■ een bivalente werking (toelatingssignaal voor de extra boiler) of
een toelatingssignaal voor een additionele externe
backupverwarming.
Zie de gebruiksaanwijzing van de binnenunit en de montage-
handleiding van de digitale I/O-printplaat voor meer informatie.
Zie het bedradingsschema of aansluitschema voor de aansluiting van
deze printplaat op de unit.
Kit met kamerthermostaat (optie)
Een optionele kamerthermostaat RKRTW, RKRTWA of RKRTR kan
op de binnenunit worden aangesloten. Raadpleeg de
montagehandleiding van de kamerthermostaat voor meer informatie.
Bodemplaatverwarming (optie)
Mogelijke combinaties
Aansluiting op een voeding met kWh-voordeeltarief
Deze apparatuur kan worden aangesloten op een systeem met een
voeding met kWh-voordeeltarief. Volledige besturing van de unit blijft
mogelijk, zelfs als de voeding met kWh-voordeeltarief van het type is
waarbij de voeding niet wordt onderbroken. Zie "Aansluiting op een
voeding met kWh-voordeeltarief" op pagina 21 voor meer informatie.
WAARSCHUWING
■ Raak ongewenste vloeistoflekken nooit rechtstreeks
aan. U zou ernstige wonden kunnen oplopen door
bevriezing.
■ Raak de koelmiddelleidingen niet aan tijdens en
onmiddellijk na gebruik aangezien zij dan warm of
koud kunnen zijn, afhankelijk van de staat van het
koelmiddel in de koelmiddelleidingen, de compressor
en andere onderdelen van de koelmiddelcyclus.
U kunt uw handen verbranden of bevriezen als u de
koelmiddelleidingen aanraakt. Laat de leidingen een
tijdje afkoelen tot hun normale temperatuur of, als
u ze toch meteen moet aanraken, draag dan gepaste
handschoenen om letsels te voorkomen.
VOORZICHTIG
Spoel de unit niet af. Dit kan kortsluiting of brand
veroorzaken.
Model binnenunit
Capaciteit
backupverwarming
Nominale spanning
backupverwarming
RKHB*008BB3V3 3 kW 1x 230 V
RKHB*008BB6V3 6 kW 1x 230 V
RKHB*008BB6WN 6 kW 3x 400 V
RKHB*008BB9WN 9 kW 3x 400 V
T
A
43
1
2
P
H
Aansluitbare verwarmingen
EKBPHT08 EKBPHT08BA
RKHBH/X008BB Mogelijk Mogelijk
(a)
(a) Aanbevolen.
RKHBH/X_BB
RRLQ_BA Mogelijk
