6.4. Montáž vnitřní jednotky

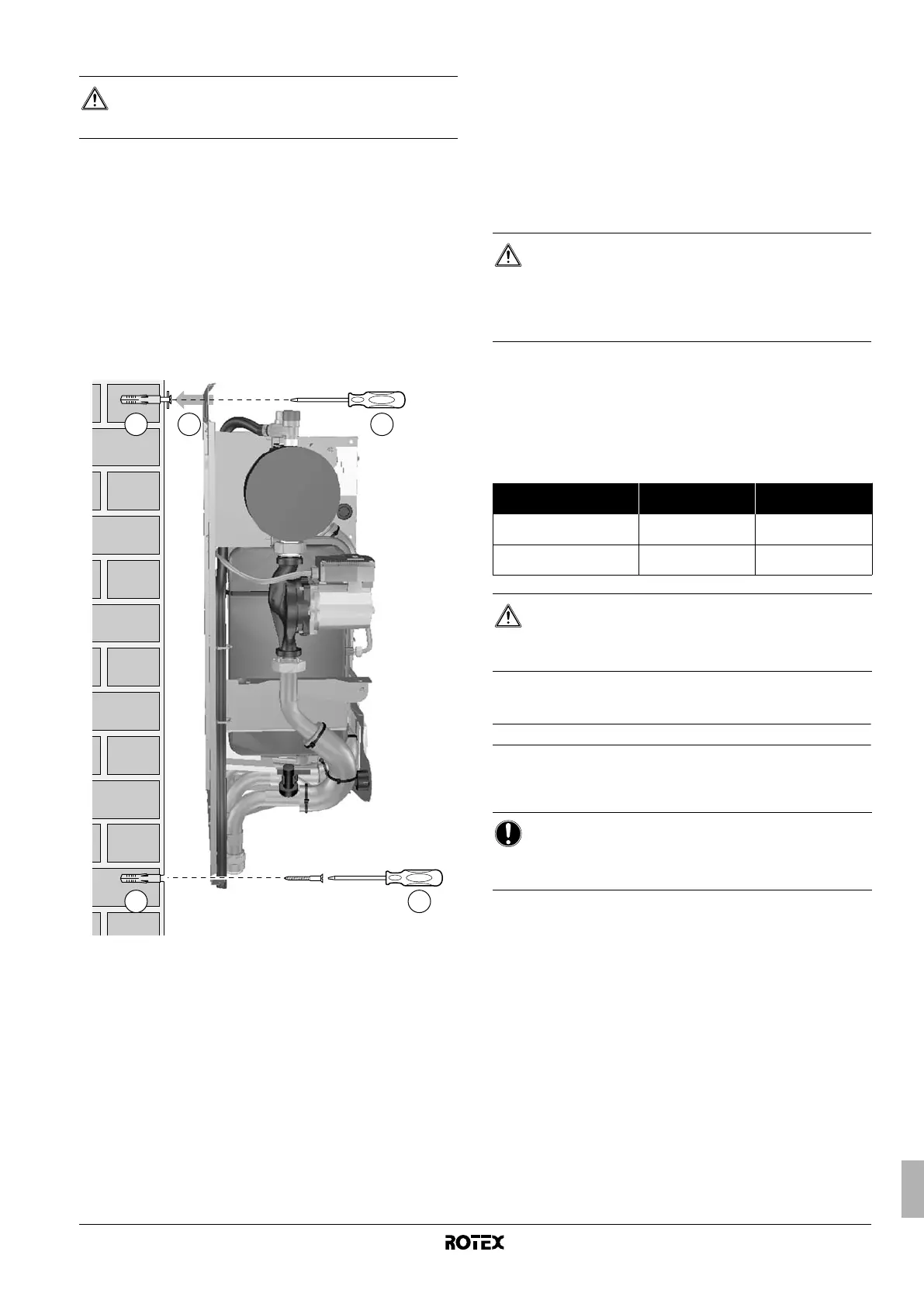

1 Umístěte instalační šablonu na stěnu (viz obal) a označte
montážní body (2 na vrcholu (● T) a 2 na spodní straně (● B)).
Zajistěte, aby značky (2 krát 2) byly ve zcela vodorovné poloze
a jejich rozměry odpovídaly obrázek 4.
Pokud by jednotka nebyla instalována vodorovně, do vodního
okruhu by mohl pronikat vzduch s následnou poruchou jednotky.
Této zásadě je nutné věnovat zvláštní pozornost při instalaci
modelu RKHBX, aby nedocházelo k přetečení v odtokové vaně.
2 Vyvrtejte 4 otvory a namontujte 4 zátky (vhodné pro M10).
3 Zasuňte šrouby do horních zátek a zavěste vnitřní jednotku na
horní šrouby.
4 Zasuňte šrouby do spodních zátek a pevně je zajistěte.
6.5. Instalace sady s vanou na kondenzát EKHBDP
(pouze pro modely RKHBX)
U modelů k topení/chlazení je třeba instalovat vanu na kondenzát
(viz "4. Příslušenství" na straně 9).
Během operace chlazení mohou vodní páry (vlhkost) ze vzduchu
kondenzovat a shromažďovat se na studených chladících a vodních
potrubích. Tato voda se shromažďuje ve vaně na kondenzát, která
musí být připojena k odtoku.
Při instalaci viz instalační návod dodávaný se soupravou vany na
kondenzát.
6.6. Chladicí potrubí
Veškeré návody, pokyny a specifikace vztahující se k chladicímu
potrubí mezi vnitřní jednotkou a venkovní jednotkou naleznete
v instalačním návodu venkovní jednotky.
Umístění plynového a kapalinového potrubí vnitřní jednotky je
uvedeno v části "5.2. Hlavní součásti" na straně 10.
6.7. Vodní potrubí
Kontrola oběhu vody
Jednotky jsou vybaveny přívodem a odvodem vody pro připojení
k vodnímu okruhu. Tento okruh musí být instalován instalačním
technikem a musí odpovídat platným předpisům.
UPOZORNĚNÍ
Jednotka má hmotnost přibližně 46 kg a její zdvih vyžaduje
spolupráci nejméně dvou osob.
4
2
1
3
1
UPOZORNĚNÍ
Umístěte správně konec hadice tlakového pojistného
ventilu do vany na kondenzát. Pokud byste to neudělali,
mohla by se voda dostat do kontaktu s elektrickými
součástkami a výsledkem by mohl být úraz elektrickým
proudem nebo zkrat elektrického systému.
Specifikace chladicího
potrubí
Vnitřní jednotka Venkovní jednotka
Přípojka k plynovému
potrubí
15,9 mm (5/8 palců) 15,9 mm (5/8 palců)
Přípojka ke kapalinovému
potrubí
6,4 mm (1/4 palců) 6,4 mm (1/4 palců)
UPOZORNĚNÍ
Při připojování k potrubí chladiva vždy používejte
k dotahování a povolování matic dva klíče! Zanedbání této
zásady může způsobit poškození spojů potrubí a netěsnost.
POZNÁMKA
Jednotky jsou určeny k použití jen v uzavřených vodních
systémech. Použití otevřeného systému vodního okruhu
může způsobit nadměrnou korozi potrubí vodního okruhu.
