Manual de instalação
6
RKHBH/X008BB
Unidade de interior para o sistema de bomba de calor ar/água
4PW62574-2 – 10.2010

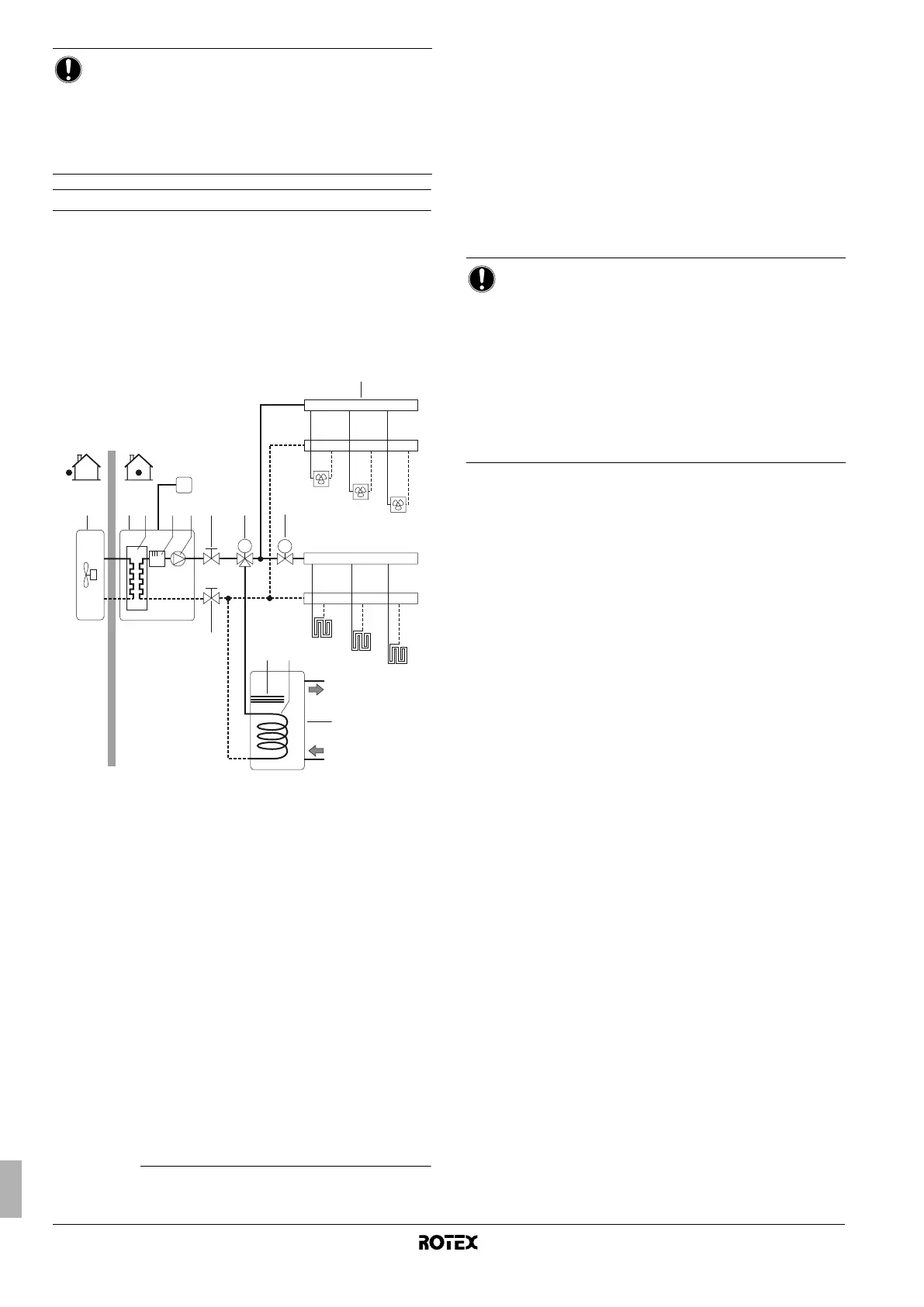

Instalação 3
Aplicações de climatização (aquecimento e refrigeração) com um
termóstato de ambiente regulado para aquecimento
e refrigeração ligado à unidade de interior. O aquecimento
é efectuado através dos circuitos de aquecimento do piso e das
unidades de ventilo-convecção. A refrigeração é efectuada
exclusivamente através das unidades de ventilo-convecção.
A água quente doméstica é fornecida através do tanque de água
quente doméstica, ligado à unidade de interior.
1 Unidade de exterior
2 Unidade de interior
3 Permutador de calor
4 Aquecedor de reserva
(1)
5 Bomba
6 Válvula de fecho
7 Válvula de 3 vias motorizada (fornecimento local)
8 Válvula motorizada de 2 vias (fornecimento local)
9 Colector (fornecimento local)
10 Tanque de água quente doméstica (opcional)
11 Aquecedor de apoio
(2)
12 Serpentina do permutador de calor
FCU1...3 Ventilo-convector (opcional)
FHL1...3 Circuito de aquecimento do piso
T Termóstato de ambiente (opcional)
Funcionamento da bomba e climatização (aquecimento
e refrigeração)
Conforme a estação do ano, o cliente deve escolher aquecimento ou
refrigeração no termóstato de ambiente (T). Não é possível efectuar
esta escolha através da interface de utilizador.
Quando o termóstato de ambiente (T) solicita aquecimento ou
refrigeração ambiente, a bomba começa a trabalhar e a unidade de
interior (2) comuta para o "modo de aquecimento"/"modo de
refrigeração". A unidade de exterior (1) começa a trabalhar para
alcançar a temperatura pretendida para a saída de água quente/fria.
No modo de refrigeração, a válvula de 2 vias (8) fecha-se, para evitar
que a água fria percorra os circuitos de aquecimento do piso (FHL).
A determinação do funcionamento (ligar ou desligar o aquecimento
ou a refrigeração) é efectuada pelo termóstato de ambiente. Não
é possível efectuá-la na interface de utilizador da unidade de interior.
Aquecimento de águas domésticas
O aquecimento de águas domésticas é descrito em "Instalação 2" na
página 5.
AVISO
Certifique-se de que estão activas ou seleccionadas as
regulações locais correctas, de acordo com o tipo de
tanque aplicável. Consulte as regulações locais em
"[4] Temperatura de desactivação do aquecimento
ambiente e funcionamento do aquecedor de reserva ou de
apoio" na página 29 para obter mais informações.
(1) No tanque sem aquecedor eléctrico de apoio (RKHTS), será utilizado o
aquecedor de reserva no modo de aquecimento da água doméstica.
(2) Apenas aplicável ao tanque com aquecedor eléctrico de apoio integrado
(RKHW*).
M
FCU1
FCU2
FCU3
9
M
FHL1
FHL2
FHL3
10
11 12
645321
6
7
8
T
AVISO
Certifique-se de que liga os fios do termóstato aos
terminais correctos (consulte "Ligação do cabo do
termóstato" na página 21) e de que os interruptores
de configuração são posicionados devidamente
(consulte "8.2. Configuração da instalação do
termóstato de ambiente" na página 24).
A ligação eléctrica da válvula de 2 vias (8) é diferente
para uma válvula NC (normalmente fechada) e para
uma válvula NO (normalmente aberta)! Certifique-se
de que liga os terminais com os números correctos,
como se pormenoriza no diagrama de ligações.
