RKHBH/X008BB
Havadan suya ısı pompası sistemi için iç ünite
4PW62574-3 – 10.2010
Montaj kılavuzu
5
Kullanım suyu ısıtma
Kullanım sıcak suyu ısıtma modu (kullanıcı tarafından manüel olarak
veya bir program zamanlayıcı kullanılarak) etkin duruma
getirildiğinde, hedef kullanım sıcak suyu sıcaklığı, ısı eşanjör
serpantini ile elektrikli destek ısıtıcı
(1)
veya yardımcı ısıtıcının
(2)
birlikte kullanılmasıyla elde edilir.
Kullanım sıcak suyunun sıcaklığı kullanıcının düzenlediği ayar
noktasının altına düştüğünde, kullanım sıcak suyu 3 yollu vana
çalıştırılarak ısı pompası vasıtasıyla ısıtılacaktır. Kullanım sıcak suyu
ihtiyacının büyük olması veya sıcaklık ayarının yüksek olması
halinde, destek ısıtıcı (11)
(3)
veya yardımcı ısıtıcı (4)
(4)
ilave ısıtma
sağlayabilir.

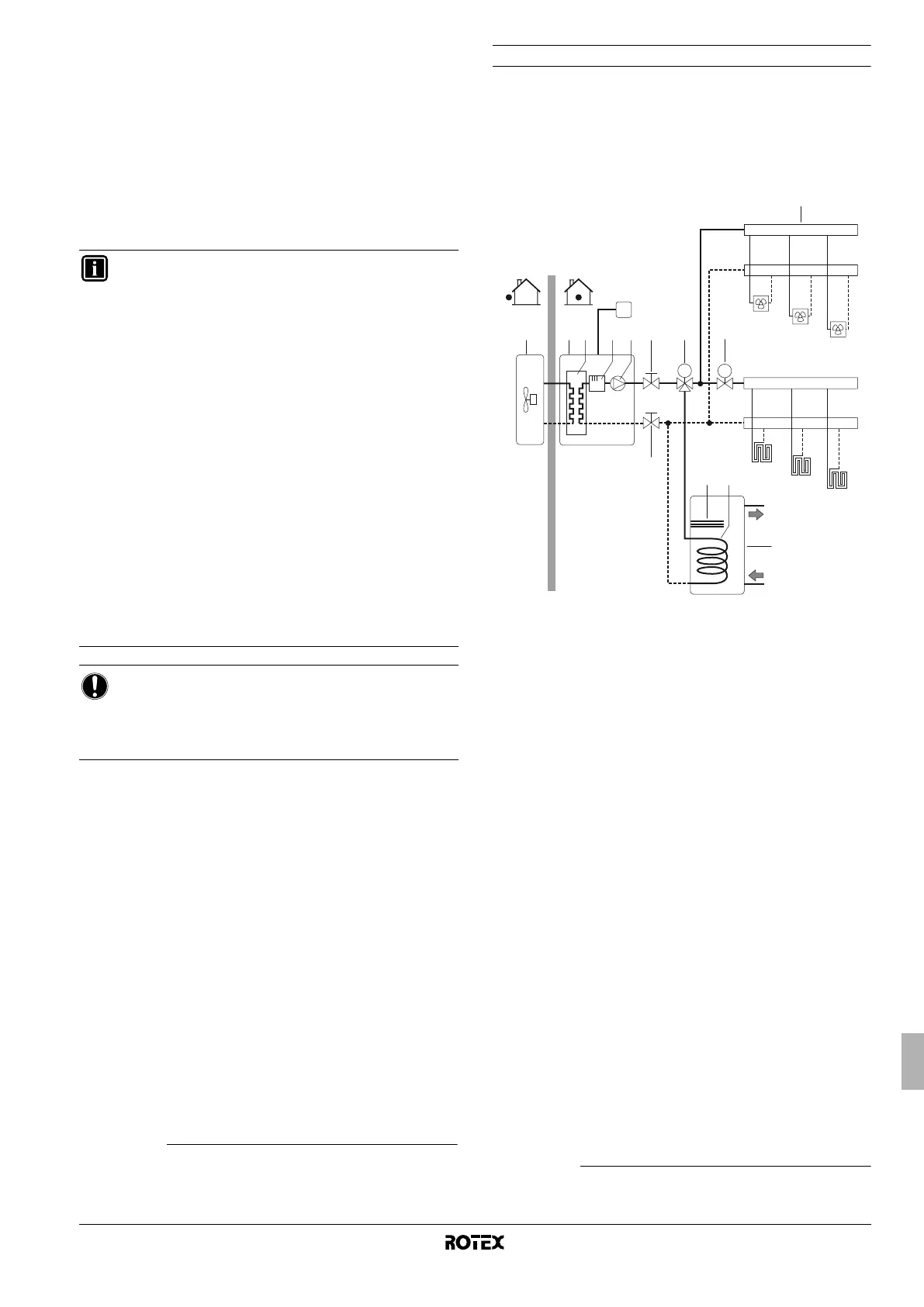

Uygulama 3
İç üniteye bağlı ısıtma/soğutma için ayarlanan oda termostatı ile
hacim soğutma ve ısıtma uygulaması. Isıtma, zeminden ısıtma
devreleri ve fan coil üniteleri vasıtasıyla sağlanır. Soğutma sadece
fan coil üniteleri vasıtasıyla sağlanır.
Kullanım sıcak suyu, iç üniteye bağlı olan kullanım sıcak suyu
deposu üzerinden sağlanır.
1 Dış ünite
2 İç ünite
3 Isı eşanjörü
4 Yardımcı ısıtıcı
(5)
5 Pompa
6 Kesme vanası
7 Motorlu 3 yollu vana (sahada tedarik edilir)
8 Motorlu 2 yollu vana (sahada tedarik edilir)
9 Kolektör (sahada tedarik edilir)
10 Kullanım sıcak suyu deposu (opsiyonel)
11 Destek ısıtıcı
(6)
12 Isı eşanjörü serpantini
FCU1...3 Fan coil ünitesi (opsiyonel)
FHL1...3 Zeminden ısıtma devresi
T Oda termostatı (opsiyonel)
Pompa işletimi ve hacim ısıtma ve soğutma
Mevsime bağlı olarak, müşteri oda termostatında (T) soğutma veya
ısıtma seçecektir. Bu seçim kullanıcı arayüzü işlemiyle yapılamaz.
Oda termostatından (T) hacim ısıtma/soğutma talebi geldiğinde,
pompa çalışmaya başlayacak ve iç ünite (2) "ısıtma moduna"/
"soğutma moduna" geçiş yapacaktır. Dış ünite (1), çıkışı hedeflenen
sıcak/soğuk su sıcaklığına erişmek için çalışmaya başlayacaktır.
Soğutma modunda, 2 yollu vana (8) soğuk suyun zeminden ısıtma
devrelerinden (FHL) geçişini kesmek için kapanacaktır.
(1) Yalnızca yerleşik elektrikli destek ısıtıcısı olan depolar (RKHW*) için
geçerlidir.
(2) Yalnızca elektrikli destek ısıtıcısı olmayan depolar (RKHTS) için geçerlidir.
(3) Yalnızca yerleşik elektrikli destek ısıtıcısı olan depolar (RKHW*) için
geçerlidir.
(4) Yalnızca elektrikli destek ısıtıcısı olmayan depolar (RKHTS) için geçerlidir.
BİLGİ
Yalnızca RKHW* için:
■ Dış ortam sıcaklıklarının düşük ve hacim ısıtma
talebinin yüksek olması durumunda, iç ünite, kullanım
sıcak suyunun destek ısıtıcı tarafından bağımsız
olarak ısıtılması için yapılandırılabilir. Böylece, ısı
pompası hacim ısıtma işlevi için tam kapasitede
kullanılabilir.
■ Düşük dış ortam sıcaklıkları için kullanım sıcak suyu
deposu yapılandırmalarıyla ilgili daha ayrıntılı bilgi
için, bkz. "8.9. Saha ayarları", sayfa 24, saha ayarları
[5-02] – [5-04].
Yalnızca RKHTS modelinde:
■ Dış ortam sıcaklıklarının düşük ve hacim ısıtma
talebinin yüksek olması durumunda, iç ünite, kullanım
sıcak suyunun aynı anda hem ısı pompası, hem de
yardımcı ısıtıcı tarafından ısıtılması için
yapılandırılabilir. Böylece, hacim ısıtma kesintileri
minimuma düşürülmüş olur.
■ Düşük dış ortam sıcaklıkları için kullanım sıcak suyu
deposu yapılandırmalarıyla ilgili daha ayrıntılı bilgi
için, bkz. "8.9. Saha ayarları", sayfa 24, saha ayarları
[5-02] – [5-04].
BİLDİRİM
Doğru saha ayarlarının aktif olduğundan veya ilgili depo
tipine göre seçildiğinden emin olun. Daha ayrıntılı bilgi için,
"[4] Yardımcı/destek ısıtıcı çalışma ve hacim ısıtma
kapanma sıcaklığı", sayfa 27'deki saha ayarlarına bakın.
(5) Elektrikli destek ısıtıcısı olmayan depolar (RKHTS) için, kullanım suyu
ısıtma modunda yardımcı ısıtıcı kullanılır.
(6) Yalnızca yerleşik elektrikli destek ısıtıcısı olan depolar (RKHW*) için
geçerlidir.
M
FCU1
FCU2
FCU3
9
M
FHL1
FHL2
FHL3
10
11 12
645321
6
7
8
T
