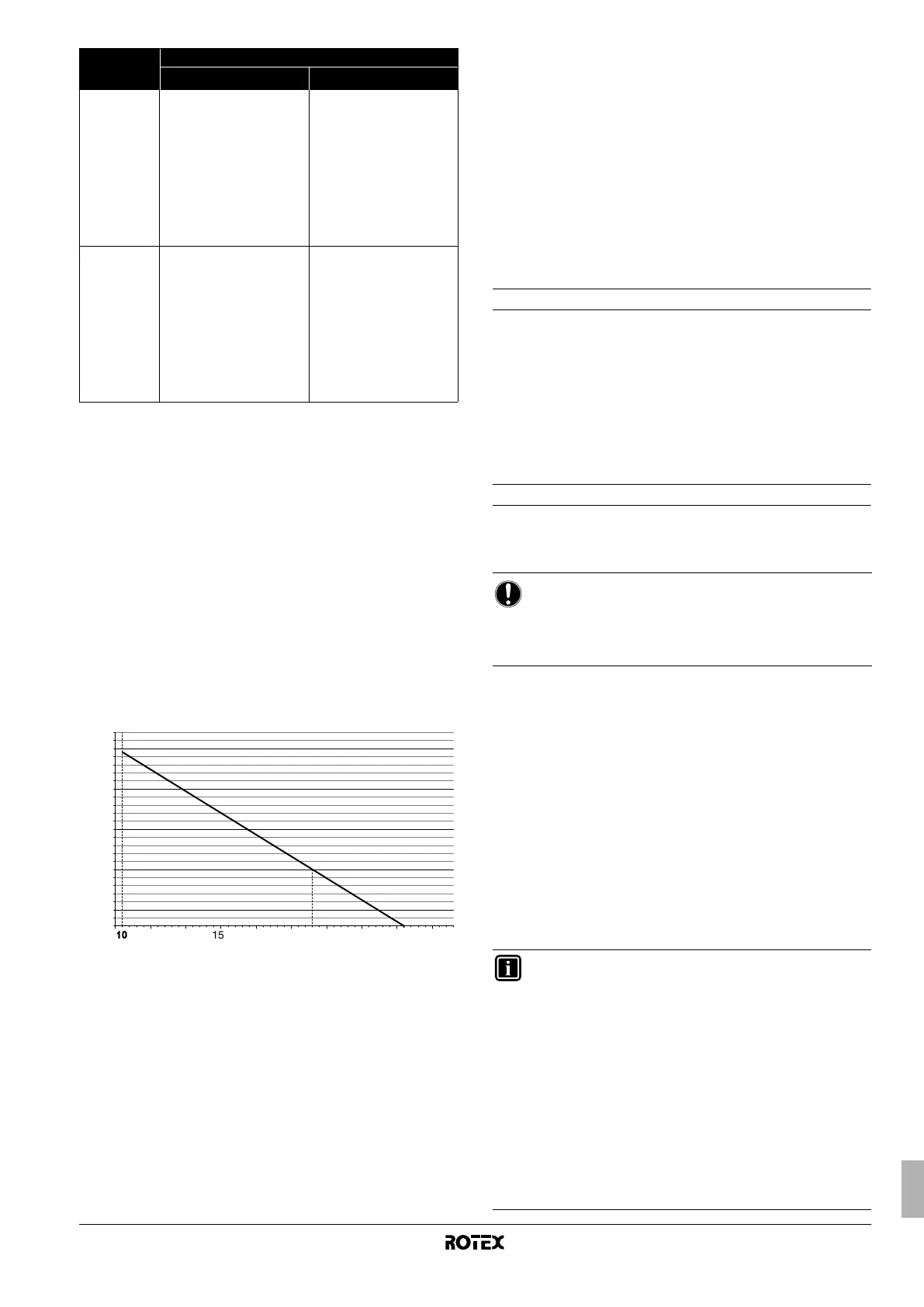

Unidade de interior para o sistema de bomba de calor ar/água
4PW62574-2 – 10.2010
Manual de instalação
17
Cálculo da pré-pressão do reservatório de expansão
A pré-pressão (Pg) a regular depende da diferença máxima entre
alturas na instalação (H), sendo calculada da seguinte forma:
Pg=(H/10+0,3) bar
Verificação do volume máximo de água permitido
Para determinar o volume máximo de água permitido para todo
o circuito, proceda da seguinte forma:
1 Determine, face à pré-pressão calculada (Pg), o correspondente
volume máximo de água, utilizando o gráfico que se segue.
2 Certifique-se de que o volume total de água em todo o circuito
é inferior a este valor.
Se tal não se verificar, o reservatório de expansão dentro da unidade
de interior é demasiado pequeno para a instalação.
Exemplo 1
A unidade de interior é instalada 5 m abaixo do ponto mais elevado
do circuito de água. O volume total de água no circuito é de 100 l.
Neste exemplo, não é necessário tomar qualquer acção nem
efectuar nenhum ajuste.
Exemplo 2
A unidade de interior é instalada no ponto mais elevado do circuito
de água. O volume total de água no circuito é de 350 l.
Resultado:
■ Como 350 l são mais do que 280 l, é necessário diminuir a pré-
pressão (consulte a tabela anterior).
■ A pré-pressão necessária é:
Pg = (H/10 + 0,3) bar = (0/10 + 0,3) bar = 0,3 bar
■ O correspondente volume máximo de água pode ser lido no
gráfico: cerca de 410 l.
■ Visto que o volume total de água (350 l) é inferior ao volume
máximo de água (410 l), o reservatório de expansão é suficiente
para esta instalação.
Regulação da pré-pressão do reservatório de expansão
Quando é necessário alterar a pré-pressão de fábrica do
reservatório de expansão (1 bar), tenha presentes as seguintes
recomendações:
■ Use apenas azoto seco na regulação da pré-pressão do
reservatório de expansão.
■ Uma regulação inadequada da pré-pressão do reservatório de
expansão leva a um funcionamento incorrecto do sistema. Por
este motivo, a pré-pressão apenas deve ser ajustada por um
instalador.
Ligação do circuito da água
As ligações de água devem ser efectuadas em conformidade com
a legislação aplicável e com o diagrama geral fornecido com
a unidade, respeitando as entradas e saídas de água.
6.9. Abastecimento de água
1 Ligue o abastecimento de água a uma válvula de enchimento e
drenagem (consulte "5.2. Componentes principais" na
página 11).
2 Certifique-se de que a válvula de purga automática de ar está
aberta (dê-lhe pelo menos 2 voltas).
3 Abasteça com água até que o manómetro indique uma pressão
aproximada de 2,0 bar. Retire do circuito todo o ar que seja
possível, utilizando as válvulas de purga de ar. O ar presente no
circuito da água pode provocar avarias no aquecedor de
reserva.
4 Verifique se o reservatório do aquecedor de reserva está cheio
de água, abrindo a válvula de segurança. A água tem de
escorrer para fora da válvula.
Diferença entre
alturas de
instalação
(a)
(a) Diferença entre alturas de instalação: diferença de alturas (m) entre o ponto mais
elevado do circuito de água e a unidade de interior. Se a unidade se encontra
no ponto mais elevado da instalação, considera-se que a altura de instalação
é de 0 m.
Volume de água
≤280 l >280 l
≤7 m
Não é necessário ajustar
a pré-pressão.
Acções a tomar:
• a pré-pressão tem de
ser diminuída; o cálculo
é indicado em "Cálculo
da pré-pressão
do reservatório de
expansão"
• verifique se o volume de
água é inferior ao valor
máximo permitido
(consulte o gráfico
que se segue)
>7 m
Acções a tomar:
• a pré-pressão tem de
ser aumentada; o cálculo
é indicado em "Cálculo
da pré-pressão
do reservatório de
expansão"
• verifique se o volume
de água é inferior ao
valor máximo permitido
(consulte o gráfico que
se segue)
O reservatório de expansão
da unidade é demasiado
pequeno para a instalação.
pre-pressure = pré-pressão
maximum water volume = volume máximo de água
0.3
0.5
1
1.5
2
2.5
100
500 1 0 150 200 250 300 350 400 450
maximum water volume [l]
pre-pressure [bar]
AVISO
Tome o cuidado de não deformar as tubagens da unidade,
devido a utilização excessiva de força durante a realização
das conexões. As tubagens deformadas podem provocar
mau funcionamento da unidade.
INFORMAÇÕES
■ Durante o abastecimento, pode não ser possível
retirar todo o ar do sistema. O ar restante será
retirado através das válvulas automáticas de purga
de ar, durante as primeiras horas de funcionamento
do sistema. Pode posteriormente ser necessário
efectuar um abastecimento adicional de água.
■ A pressão de água indicada no manómetro varia, pois
depende da temperatura da água (a pressão é maior
para temperaturas mais elevadas).
Contudo, a pressão da água deve ser sempre superior a
0,3 bar, para evitar a entrada de ar no circuito.
■ A unidade pode libertar eventuais excessos de água,
através da válvula de segurança.
■ A qualidade da água tem de estar conforme
à directiva comunitária 98/83 EC.
