Manual de instalação
14
RKHBH/X008BB
Unidade de interior para o sistema de bomba de calor ar/água
4PW62574-2 – 10.2010
6.3. Inspecção, manuseamento e desembalamento
da unidade
■ A unidade de interior vem embalada numa caixa de cartão, fixa
por tiras a uma palete de madeira.
■ Aquando da entrega, a unidade tem de ser verificada. Qualquer
dano tem de ser comunicado imediatamente ao agente de
reclamações do transportador.
■ Verifique se estão presentes todos os acessórios da unidade de
interior (consulte "4. Acessórios" na página 10).
■ Transporte a unidade dentro da embalagem de origem, até ficar
o mais próxima possível da posição de instalação final, para
impedir danos no transporte.

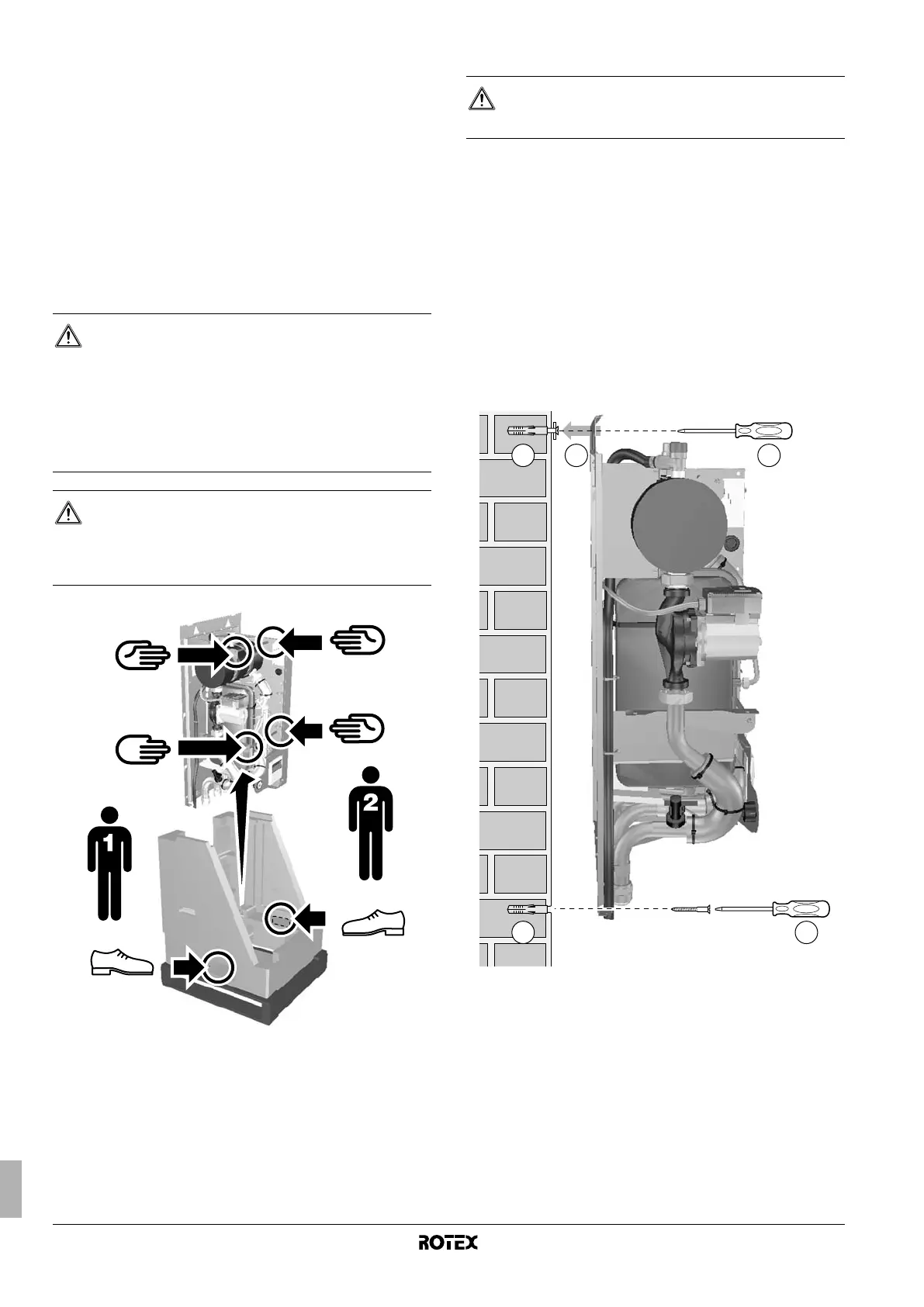

■ A unidade interior pesa cerca de 46 kg, pelo que deve ser
erguida por duas pessoas, utilizando as duas barras de
elevação existentes.
6.4. Montagem da unidade de interior
1 Coloque o esquema de instalação (consulte a embalagem) na
parede e marque os pontos de fixação (2 em cima (● T) e 2 em
baixo (● B)).
Certifique-se de que as marcas (2 a 2) estão completamente
niveladas e que as dimensões das mesmas correspondem às
da imagem 4.
Se a unidade não for instalada nivelada, pode ficar ar preso no
circuito da água, originando uma avaria da unidade.
Dê particular atenção a este ponto ao instalar um modelo
RKHBX, para evitar que o depósito de drenagem transborde.
2 Perfure 4 orifícios e instale 4 buchas (adequadas a M10).
3 Coloque os parafusos nas buchas de cima e pendure a unidade
de interior nesses parafusos de cima.
4 Coloque os parafusos nas buchas de baixo e fixe-os bem.
CUIDADO
■ Não tente levantar a unidade, agarrando-a pela caixa
de distribuição ou pelas tubagens! Existem duas
barras de elevação, para por elas se içar a unidade.
■ Desfaça-se com segurança dos materiais de
embalagem. Os materiais de embalagem, como
pregos e outros elementos metálicos ou de madeira,
podem espetar-se nas pessoas ou provocar outros
tipos de lesões.
ATENÇÃO
Rasgue e deite fora os sacos plásticos de embalagem,
para que não fiquem ao alcance de crianças. As crianças
que brincam com sacos de plástico correm perigo de
morte por asfixia.
CUIDADO
A unidade interior pesa cerca de 46 kg. São necessárias
duas pessoas para instalar a unidade.
4
2
1
3
1
