Rotex RKHBH008BB3V3 - Descrição Pormenorizada; Procedimento; Regulações Locais

RKHBH/X008BB
Unidade de interior para o sistema de bomba de calor ar/água
4PW62574-2 – 10.2010
Manual de instalação
27
8.9. Regulações locais
A unidade de interior deve ser configurada pelo instalador, de acordo
com o ambiente da instalação (clima, opções instaladas, etc.) e face
às necessidades do utilizador. Para tal, estão disponíveis várias
regulações locais. Acede-se a estas regulações locais, para as
programar, através da interface de utilizador da unidade de interior.
A cada regulação local é atribuído um número ou código de
3 algarismos, por exemplo, [1-03], que é apresentado no visor da
interface de utilizador. O primeiro algarismo [1] indica o "primeiro
código" ou grupo de regulações locais. O segundo e o terceiro
algarismos [03], em conjunto, indicam o "segundo código".
Na secção "8.10. Tabela de regulações locais" na página 41,
encontra-se a lista de todas as regulações locais e os respectivos
valores de fábrica. Essa lista também contém 2 colunas, onde pode
registar a data e os valores das regulações locais alteradas
relativamente ao valor predefinido de fábrica.
Na secção "Descrição pormenorizada" na página 27, encontra-se
uma descrição pormenorizada de cada regulação local.
Procedimento
Para alterar uma ou mais regulações locais, proceda da forma que
se indica de seguida.

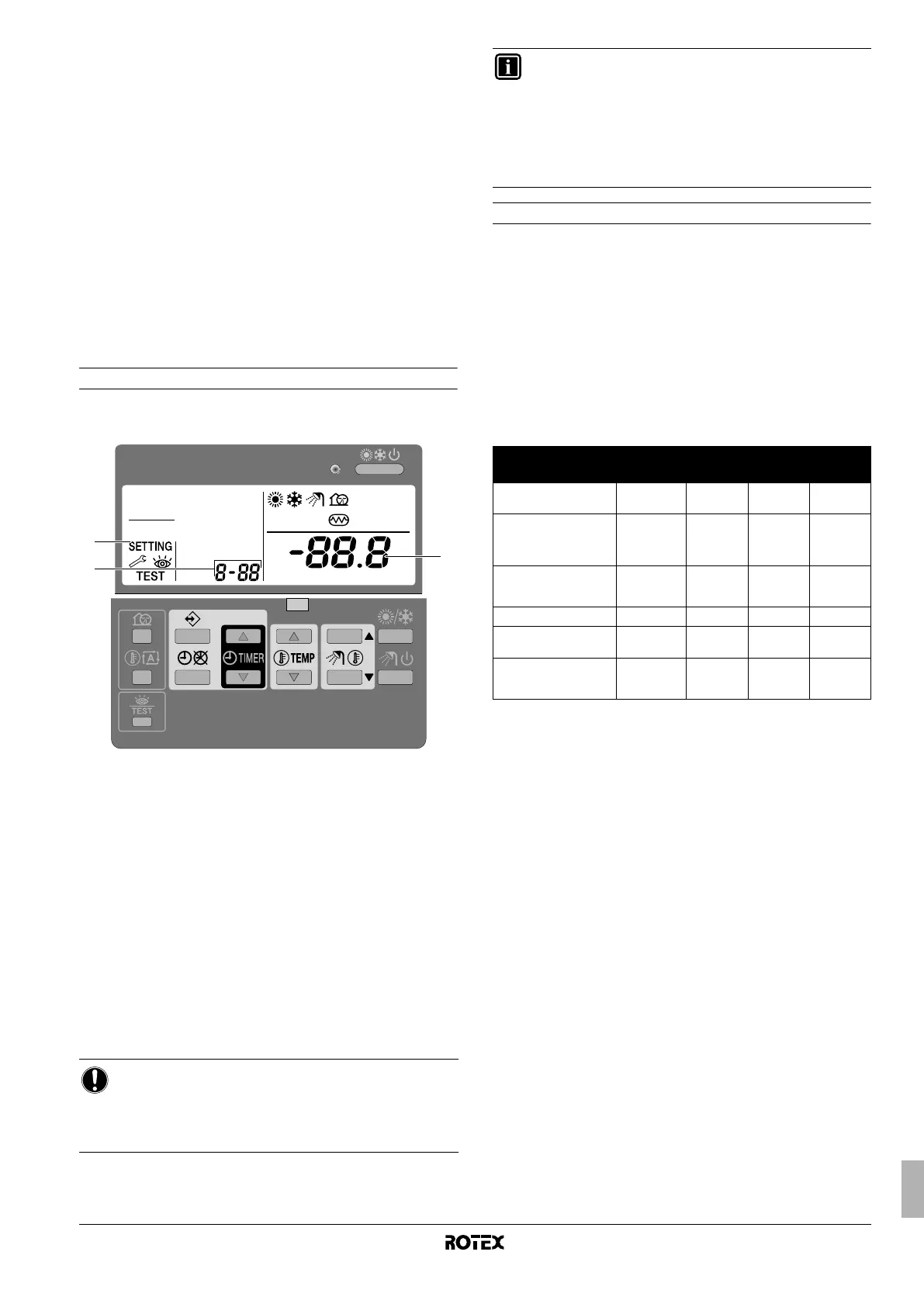

1 Carregue no botão z durante pelo menos 5 segundos, para
entrar no MODO DE REGULAÇÕES LOCAIS.
É apresentado o ícone $ (3). É indicado o código da
regulação local que se encontra escolhida ; (2), com o valor
regulado à direita - (1).
2 Carregue no botão bgi para escolher o primeiro código
da regulação local desejada.
3 Carregue no botão bgj para escolher o segundo código
da regulação local desejada.
4 Carregue nos botões pfi e pfj para alterar
o valor definido para a regulação local seleccionada.
5 Guarde o valor novo, carregando no botão pr.
6 Repita os estágios 2 a 4, para alterar outras regulações locais
que deseje.
7 Quando terminar, carregue no botão z para sair do MODO DE
REGULAÇÕES LOCAIS
.
Descrição pormenorizada
[0] Nível de permissões do utilizador
Se for necessário, é possível fazer com que alguns botões da
interface de utilizador não fiquem acessíveis ao utilizador.
Estão disponíveis três níveis de permissões (consulte a tabela que
se segue). A comutação entre o nível 1 e o nível 2/3 é efectuada
carregando simultaneamente nos botões pfi e pfj,
e de imediato carregando simultaneamente nos botões s e ba,
e mantendo carregados todos os 4 botões durante pelo menos
5 segundos (em modo normal). Note-se que não é dada nenhuma
indicação na interface de utilizador. Após escolher o nível 2/3, o nível
de permissões efectivamente escolhido – nível 2 ou nível 3 –
é determinado pela regulação local [0-00].
AVISO
As alterações efectuadas a uma regulação local apenas
são armazenadas quando se carrega no botão pr.
Se mudar o código de regulação local ou carregar no
botão z, a alteração efectuada é anulada.
2
3
1
INFORMAÇÕES
■ Antes de a unidade ser embalada, as regulações
foram efectuadas para os valores indicados em
"8.10. Tabela de regulações locais" na página 41.
■ Ao sair do FIELD SET MODE (modo de regulações
locais), pode ser apresentada a indicação "88" no
visor LCD da interface de utilizador, enquanto
a unidade se inicializa.
Botão
Nível de permissões
1 2 3
Botão do modo de
baixo ruído
s disponível — —
Botão do ponto de
regulação dependente
das condições
climatéricas
ba disponível — —
Botão de activação
e desactivação do
temporizador
pr disponível disponível —
Botão de programação < disponível — —
Botões de regulação
temporal
pfi
pfj
disponível — —
Botão de inspecção
ou teste de
funcionamento
z disponível — —
