RKHBH/X008BB
Unidade de interior para o sistema de bomba de calor ar/água
4PW62574-2 – 10.2010
4. ACESSÓRIOS
4.1. Acessórios fornecidos com a unidade de interior
Consulte imagem 1
1 Manual de instalação
2 Manual de operações
3 Válvula de fecho
4 Autocolante do esquema eléctrico (dentro da tampa da
unidade de interior)
5 Parafuso de fixação da tampa da unidade de interior
6 Termístor + cabo de ligação (12 m)

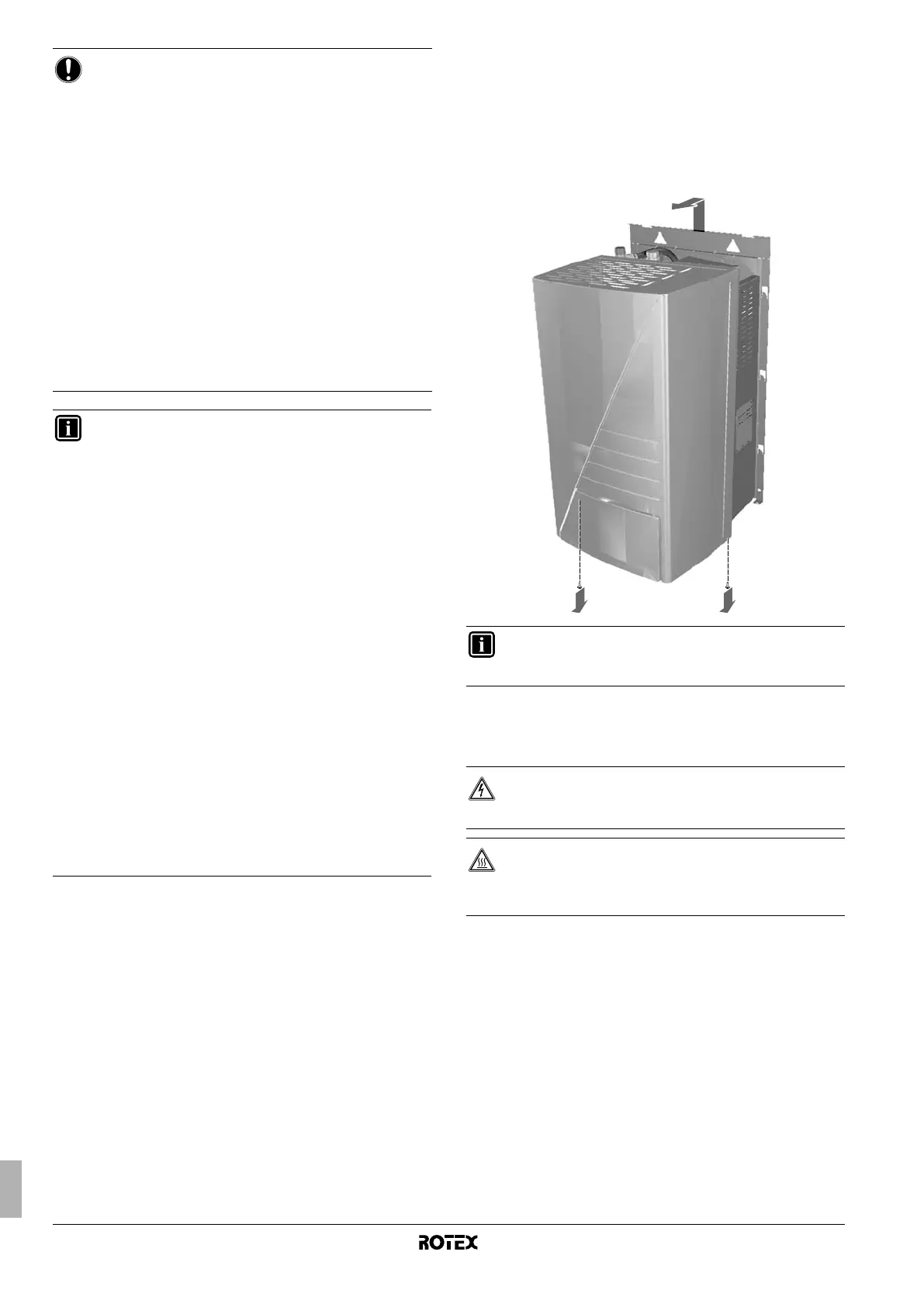

5. PANORÂMICA DA UNIDADE DE INTERIOR
5.1. Abertura da unidade de interior
■ A portinhola frontal da tampa da unidade de interior dá acesso
ao manómetro e à interface de utilizador.
■ A tampa da unidade de interior pode ser retirada, removendo os
2 parafusos do fundo e desencaixando-a.
■ Para aceder ao interior da caixa de distribuição (para efectuar
as ligações eléctricas locais, por exemplo), pode retirar o painel
de serviço da caixa de distribuição. Para o efeito, desaperte os
dois parafusos frontais e retire o painel.
AVISO
■ Certifique-se de que os cabos do termóstato são
ligados aos terminais correctos (consulte
"5. Panorâmica da unidade de interior" na página 10).
■ Certifique-se de que configura correctamente as
regulações locais [7-02], [7-03] e [7-04]. Consulte
"Controlo por ponto de regulação duplo" na
página 34.
■ Certifique-se de que configura correctamente
o interruptor de configuração SS2-3 na placa de
circuito impresso da caixa de distribuição da RKHBH.
Consulte "8.2. Configuração da instalação do
termóstato de ambiente" na página 24.
■ É responsabilidade do instalador certificar-se de que
não ocorrem situações indesejadas (por ex.,
temperaturas de água demasiado altas nos circuitos
de piso radiante.)
■ Tenha presente que a temperatura efectiva da água
pelos circuitos de piso radiante depende do controlo
e da regulação da estação misturadora.
INFORMAÇÕES
■ Os sinais das solicitações de aquecimento ambiente
podem ser implementados de duas formas diferentes
(à escolha do instalador).
- Sinal de ligar/desligar térmica (do termóstato
de ambiente)
- Sinal de estado (activa/inactiva) da estação
misturadora
■ A Rotex não fornece qualquer tipo de estação
misturadora. O controlo por ponto de regulação duplo
apenas proporciona a possibilidade de usar dois
pontos de regulação.
■ Quando só a zona A é que pede aquecimento, a zona
B é alimentada por água a temperatura igual à do
primeiro ponto de regulação.
Isto pode levar a aquecimento indesejado na zona B.
■ Quando só a zona B é que pede aquecimento,
a estação misturadora é alimentada por água
a temperatura igual à do segundo ponto de regulação.
Conforme o controlo da estação misturadora,
o circuito de aquecimento do piso pode receber água
a temperatura igual à do ponto de regulação da
estação misturadora.
■ Neste tipo de aplicação, a selecção de aquecimento/
refrigeração tem de ser sempre efectuada na
interface de utilizador. Consulte "Controlo por ponto
de regulação duplo" na página 34 para mais
informações.
INFORMAÇÕES
Certifique-se de que fixa a tampa com os parafusos
(fornecidos como acessórios), depois de a pôr no sítio.
PERIGO: CHOQUE ELÉCTRICO
Consulte a "2. Precauções de segurança gerais" na
página 2.
PERIGO: NÃO TOQUE NA TUBAGEM NEM NAS PEÇAS
INTERNAS
Consulte a "2. Precauções de segurança gerais" na
página 2.
