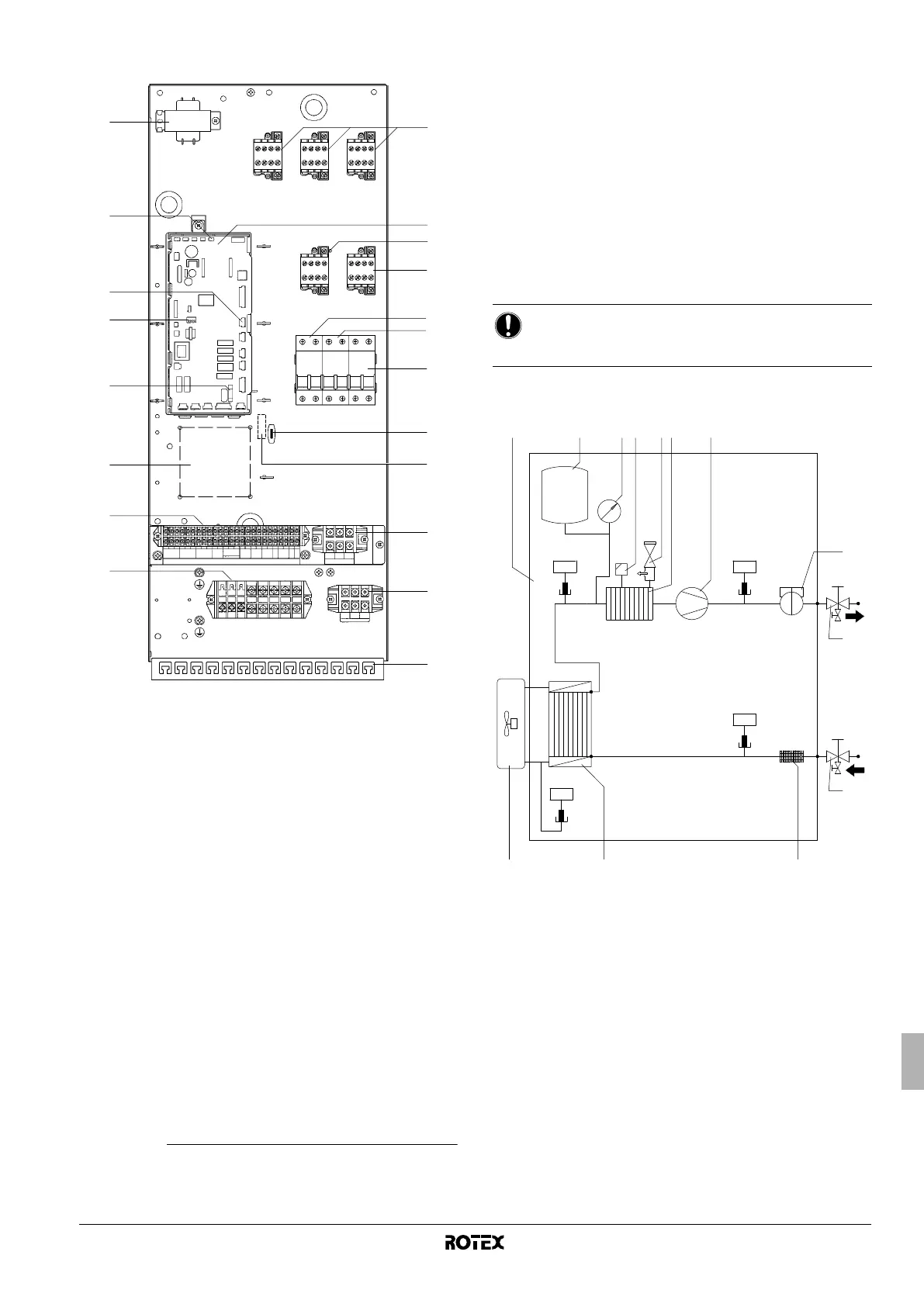

5.3. Anahtar kutusu ana elemanları
1. Yardımcı ısıtıcı kontaktörleri K1M, K2M, K5M ve K6M.
2. Ana PCB
Ana PCB (Baskı Devre Kartı) ünitenin işleyişini kontrol eder.
3. Destek ısıtıcı kontaktörü K3M (yalnızca kullanım sıcak suyu
deposu içeren kurulumlarda)
(1)
4. Destek ısıtıcı devre kesicisi F2B (yalnızca kullanım sıcak suyu
deposu içeren kurulumlarda)
(2)
Devre kesici, kullanım sıcak suyu deposundaki destek ısıtıcıyı
aşırı yüklenmeye ve kısa devreye karşı korur.
5. Yardımcı ısıtıcı devre kesici F1B, F3B
Devre kesici, yardımcı ısıtıcı elektrik devresini aşırı yük veya
kısa devreye karşı korur.
6. Terminal blokları
Terminal blokları saha kablolarının kolaylıkla bağlanmasını
sağlar.
7. Kablo bağı tespitleri
Kablo bağı tespitleri, gerginliğin alınmasını temin etmek için
saha kablolarının kablo bağları ile anahtar kutusuna
sabitlenmesine imkan tanır.
8. Terminal blokları X3M, X4M (yalnızca kullanım sıcak suyu
deposu içeren kurulumlarda)
(3)
9. PCB sigortası FU1
10. DIP anahtarı SS2
DIP anahtarı SS2'de bazı kurulum parametrelerini düzenlemek
için 4 adet geçiş anahtarı mevcuttur. Bkz. "8.1. DIP anahtar
ayarlarına genel bakış", sayfa 22.
11. X13A soketi
X13A soketi K3M konektörünü alır (sadece kullanım sıcak suyu
deposu olan montajlar için).
12. X9A soketi
X9A soketi termistör konektörünü alır (sadece kullanım sıcak
suyu deposu olan montajlar için).
13. FU2 sigortası (hat içi sigorta)
14. Trafo TR1
15. A4P
Dijital G/Ç PCB'si (yalnızca uzaktan alarm kiti içeren
kurulumlarda).
16. X6YA/X6YB/X6Y
Normal elektrik tarifesi güç kaynağına bağlantı için konektörler.
Aynı zamanda bkz. "İndirimli elektrik tarifesi güç kaynağına
bağlantı", sayfa 20.
5.4. İşlevsel şema
1 Dış ünite
2 İç ünite
3 Genleşme kabı
4 Manometre
5 Hava alma vanası
6 Basınç boşaltma valfı
7 Yardımcı ısıtıcı
8 Pompa
9 Akış anahtarı
10 Tahliye vanalı kesme vanası su çıkışı (sahada monte edilir)
11 Tahliye vanalı kesme vanası su girişi (sahada monte edilir)
12 Filtre
13 Isı eşanjörü
R1T Çıkış suyu ısı eşanjör termistörü
R2T Çıkış suyu yardımcı ısıtıcı termistörü
R3T Soğutucu sıvı tarafı termistörü
R4T Giriş suyu termistörü
(1) Yalnızca yerleşik elektrikli destek ısıtıcısı olan depolar (RKHW*) için
geçerlidir.
(2) Yalnızca yerleşik elektrikli destek ısıtıcısı olan depolar (RKHW*) için
geçerlidir.
(3) Yalnızca yerleşik elektrikli destek ısıtıcısı olan depolar (RKHW*) için
geçerlidir.
TR1
K1M K2M
K5M
K3M K6M
F2B F3B F1B
X1M
X3M
X2M X4M
A1P
A4P
14
12
11
10
9
15
6
6
1
2
3
1
5
13
8
7
8
X9A
X13A
SS2
FU2
FU1
4
5
16
BİLDİRİM
Elektrik kablo bağlantıları şeması anahtar kutusu
kapağının iç tarafında bulunabilir.
