9. UITVOEREN VAN EEN TEST EN
EINDCONTROLE
De installateur is verplicht om de goede werking van de binnen- en
de buitenunit te controleren na de installatie.
9.1. Eindcontrole
Lees de volgende aanbevelingen vooraleer u de unit inschakelt:
■ Controleer of alle panelen van de unit gesloten zijn nadat de
volledige installatie en alle vereiste instellingen zijn gebeurd. Als
dit niet het geval is, kunt u ernstige letsels oplopen door
elektrische en warme onderdelen binnenin de unit als u uw hand
in een opening zou steken.
■ Het servicepaneel van de schakelkast mag enkel worden
geopend voor onderhoud door een erkend elektricien.
9.2. Testbedrijf (handmatig)
Indien vereist, kan de installateur op een moment naar keuze een
handmatig testbedrijf laten uitvoeren om de werking van het koelen,
verwarmen en verwarmen van water voor huishoudelijk gebruik te
controleren.
Werkwijze
1 Druk 4 keer op de z-knop zodat het t-symbool op het
display verschijnt.
2 Afhankelijk van het model van de binnenunit moeten de
verwarmingswerking, de koelwerking of beide als volgt worden
getest (wanneer niets wordt gedaan keert de
gebruikersinterface terug naar normale werking na 10 seconden
of door één keer op de z-knop te drukken):
• Druk op de h/c -knop om de verwarmingswerking te testen
zodat het h-symbool op het display verschijnt. Druk op de
y-knop om de testwerking te starten.
• Druk op de h/c-knop om de koelwerking te testen zodat het
c-symbool op het display verschijnt. Druk op de y-knop
om de testwerking te starten.
• Druk op de v-knop om de verwarming van water voor
huishoudelijk gebruik te testen. De testwerking begint zonder
dat u op de y-knop drukt.
3 De testwerking wordt automatisch beëindigd na 30 minuten of
zodra de ingestelde temperatuur is bereikt. De testwerking kan
manueel worden gestopt door één keer op de z-knop te
drukken. In geval van verkeerde aansluitingen of storingen,
verschijnt een storingscode op het display van de
gebruikersinterface. Anders herneemt de gebruikersinterface de
normale werking.
4 Voor het verhelpen van de storingscodes, zie
"11.3. Storingscodes" op pagina 48.
9.3. Droogprogramma voor dekvloer
vloerverwarming
Met deze functie kan de installateur een droogprogramma voor
dekvloer vloerverwarming definiëren en automatisch uitvoeren.
Het programma wordt gebruikt om de dekvloer van een
vloerverwarming tijdens de bouw van een huis te drogen.
Disclaimer
1. Ondanks dat het programma automatisch de verschillende
geprogrammeerde acties uitvoert, is de installateur ervoor
verantwoordelijk om regelmatig te controleren of het programma
goed functioneert.
2. Houdt u er rekening mee dat de installateur de volledige
bevoegdheid heeft om het juiste programma dat past bij het type
toegepaste dekvloer te selecteren.
Lokale instellingen
Lokale instellingen drogen van dekvloer vloerverwarming
■ [F-05] Actienummerselectie
■ [F-06] Verwarmingsinstelpunt van geselecteerd actienummer [F-05]
■ [F-07] Tijd van geselecteerd actienummer [F-05] (stappen van
12 uur)
■ [F-08] Droogprogramma voor dekvloer vloerverwarming
ingeschakeld (1)/uitgeschakeld (0)
■ [F-09] (alleen lezen) Laatste actienummer uitgevoerd.
Wanneer het droogprogramma voor dekvloer vloerverwarming
succesvol wordt uitgevoerd dan heeft [F-09] waarde 21.
Eerste stappen
■ Elke actie wordt uitgevoerd met een geprogrammeerd
verwarmingsinstelpunt voor een geprogrammeerde tijd (stappen
van 12 uur).
■ Er kunnen maximaal 20 verschillende acties worden
geprogrammeerd.
■ Het programma wordt geactiveerd tijdens de testwerking.
■ Wanneer het programma wordt onderbroken door een fout, een
bedrijfuitschakeling of een stroomstoring, dan wordt de
U3-storingscode weergegeven.
Voor het verhelpen van de storingscodes, zie
"11.3. Storingscodes" op pagina 48.
Werkwijze

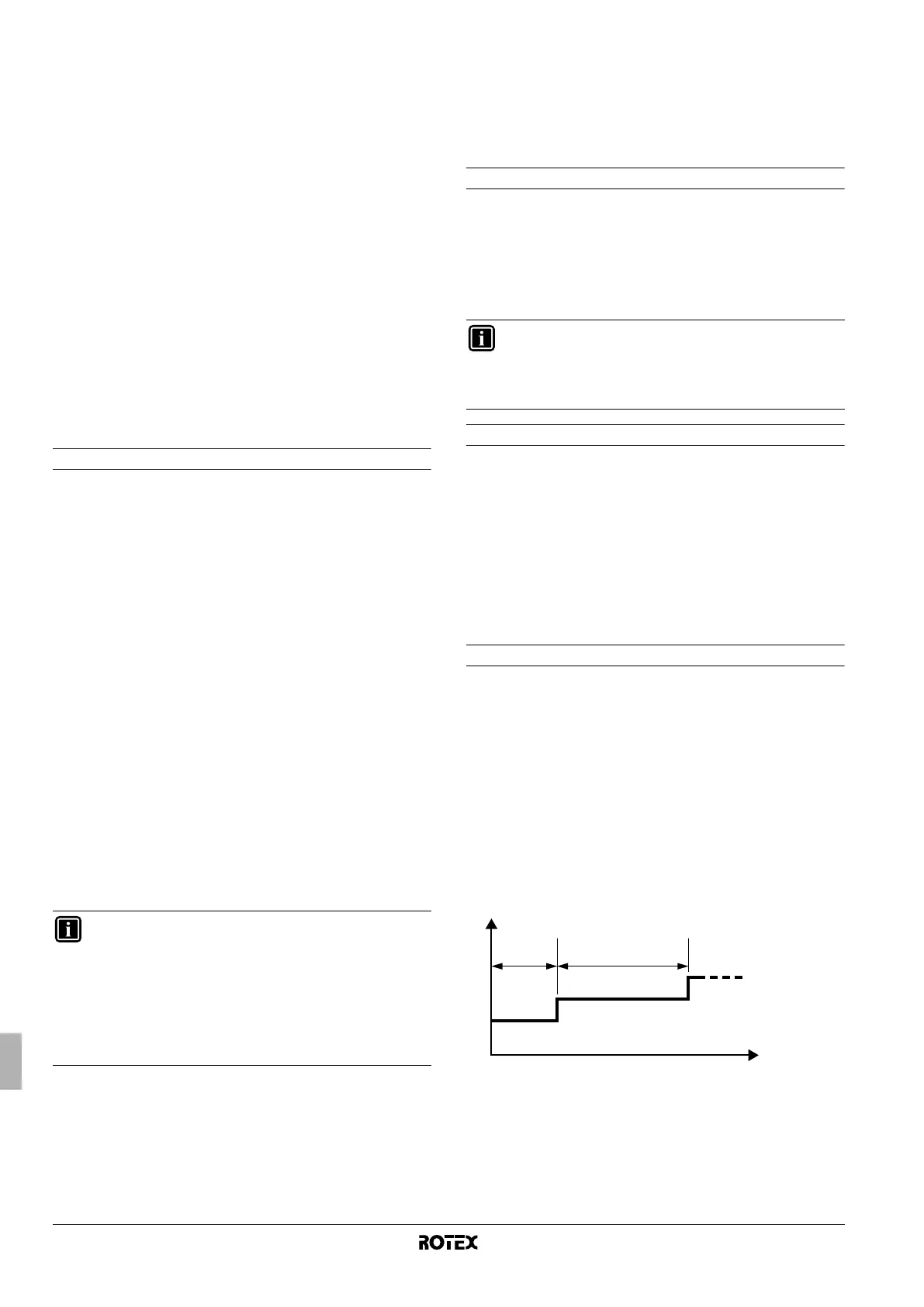

Voorbeeld van programma:
H Verwarmingsinstelpunt
t Tijd
(1) Actienummer 1
(2) Actienummer 2
INFORMATIE
■ Druk 1 keer op de z-knop om de laatst verholpen
storingscode op het display weer te geven. Druk dan
4 keer op de z-knop om terug te keren naar de
normale werkingsstand.
■ De testwerking is niet mogelijk tijdens een
gedwongen werking van de buitenunit. Als tijdens een
testwerking een gedwongen werking wordt gestart,
wordt de testwerking afgebroken.
INFORMATIE
Voeding met kWh-voordeeltarief kan niet worden gebruikt
in combinatie met het droogprogramma voor dekvloer
vloerverwarming. (Als [d-01] is ingeschakeld, kan [F-08]
kan niet worden geselecteerd.)
[F-07]=24 h
[F-07]=48 h
[F-06]=25°C [F-06]=35°C
(1)(2)
(1)
(2)
t
H
